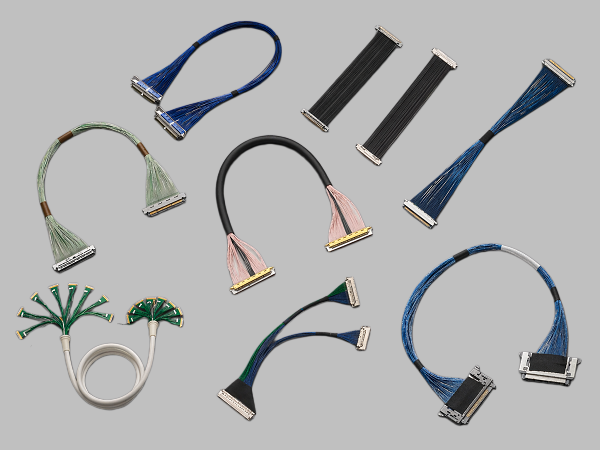

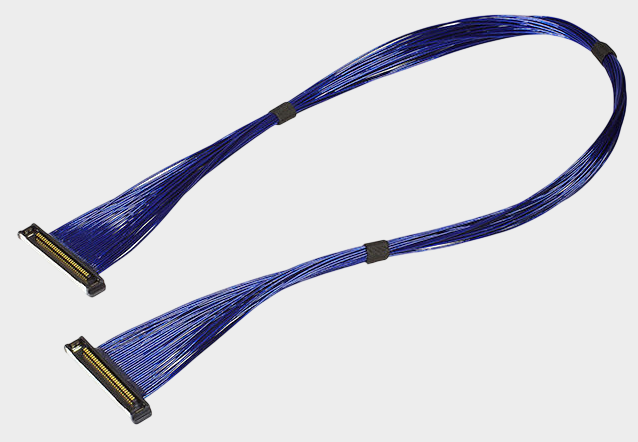

Em notebooks, tablets, módulos de display, dispositivos de visão industrial e outros eletrônicos com espaço limitado, os cabos coaxiais ultrafinos não só assumem a transmissão de sinais de alta velocidade, mas também precisam se adaptar à montagem de dispositivos, manutenção e necessidades de inserção e removação repetidas. O I-PEX 82443-100B-02-D apresentado neste artigo pertence à série CABLINE®-SS de cabos coaxiais ultrafinos de 35 pinos, usando fios Micro-Coaxial 40AWG, com comprimento padrão de 200mm e atribuição de pinos 1-N; o modelo de conector usado no extremo do fio é 20373-R35T-06, com conector de 35PIN e passo de 0,4MM. As informações oficiais da I-PEX indicam que a série CABLINE®-SS adota um passo de contato de 0,4mm, estrutura de ângulo reto vertical, suporta 10/14/20/30/32/35/40/50Pin e é direcionada para aplicações de conexões pequenas e de sinais de alta velocidade. Para engenheiros, este design de espaçamento ultrafino é benéfico para aumentar a densidade de cablagem interna, mas também significa que a localização dos terminais do conector, o estado de inserção e a estabilidade de contato após inserções e removações repetidas precisam ser mais monitoradas.
A durabilidade de inserção e extração do conector não é um parâmetro isolado; ela直接影响a forma de manutenção, montagem e design da estrutura do cabo do produto inteiro. Quando o dispositivo precisa de inserção e extração múltiplas durante o processo de montagem, teste, manutenção ou substituição de módulos, os terminais do conector passam por contato e separação mecânicos repetidamente, e o uso a longo prazo requer atenção à estabilidade do estado de contato. O CABLINE®-SS adota o design de dois pontos de toque W-Point da I-PEX, e as informações oficiais indicam que essa estrutura mantém um bom contato entre o conector macho e fêmea através dos pontos de toque W, o que oferece uma maior confiabilidade de contato em comparação com o método de contato de um ponto. Portanto, para o cabo de 35 pinos com 20373-R35T-06, os engenheiros não devem considerar apenas "se é possível inserir", mas também devem considerar a manutenção real, o processo de montagem e o ambiente de uso ao considerar a confiabilidade mecânica do conector e do cabo. Especialmente sob a estrutura de Pitch 0.4mm, se houver desvio significativo, força lateral excessiva ou caminho de operação inadequado durante o processo de inserção e extração, isso pode aumentar o estresse mecânico suportado pelo terminal do conector e do cabo.
Para cabos coaxiais extremamente finos de 35 pinos, como o 82443-100B-02-D, a confiabilidade de inserção e extração dos conectores não é independente do cabo本身. Durante a inserção e extração repetida dos conectores, se o cabo não tiver um design razoável de fixação, orientação e liberação de tensão, as forças de tração ou curvatura geradas podem ser transmitidas adicionalmente para a área de conexão do coaxial extremamente fino e dos terminais. Portanto, ao realizar o design estrutural, os engenheiros devem considerar simultaneamente a direção de inserção e extração do conector, a direção de saída do cabo, a posição de fixação e o espaço de curvatura, para que a ação mecânica gerada pela operação de inserção e extração seja o mais concentrada possível na área de força correta do conector, em vez de fazer com que o coaxial extremamente fino suporte tensões adicionais. O CABLINE®-SS utiliza uma estrutura de Ângulo Reto Vertical, com uma altura de aproximadamente 1,65±0,2mm, profundidade de aproximadamente 3mm e um design estreito, e a documentação oficial também mostra que o cabo pode passar por uma estrutura de eixo pequeno. Para os compradores, ao procurar fornecedores alternativos, também deve-se exigir que os fornecedores confirmem não apenas o número de pinos e pitch do conector, mas também o comprimento do cabo, a especificação do material, o processamento das extremidades, o tamanho do produto final e o estado de montagem, para evitar situações onde "o modelo do conector é o mesmo, mas a vida útil real e o desempenho da confiabilidade são diferentes".

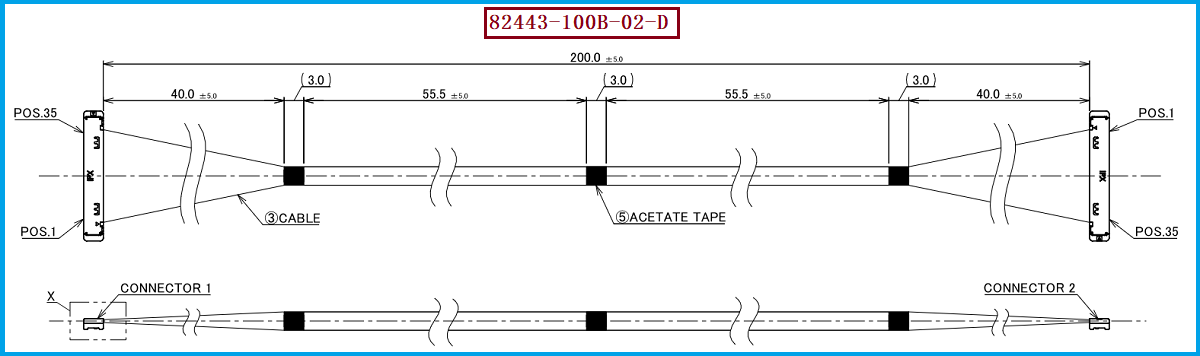

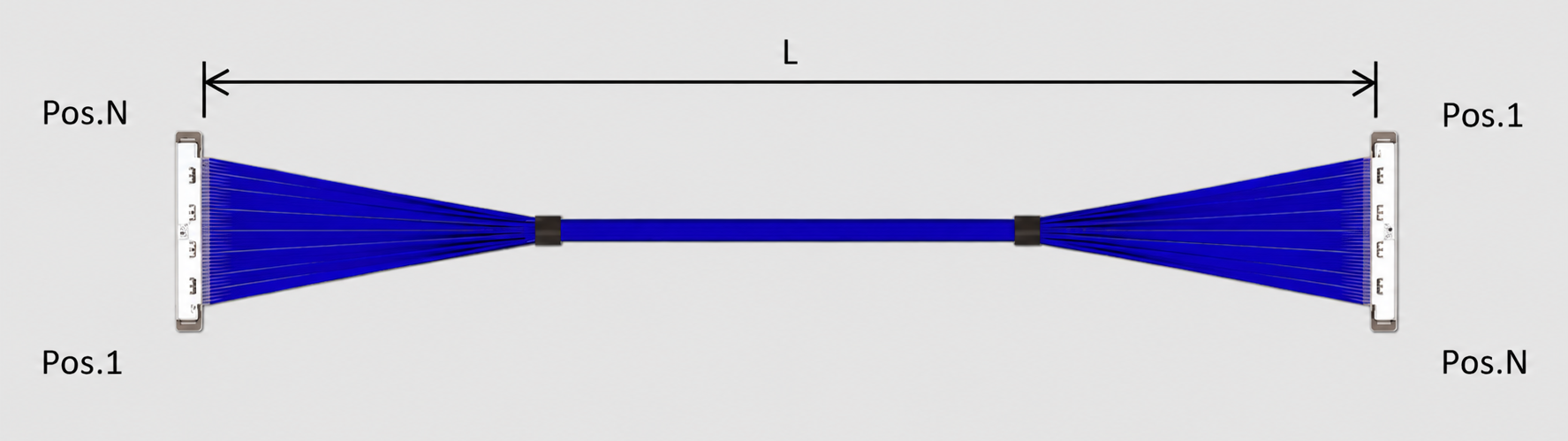

Se a substituição de dispositivos existentes usar I-PEX 82443-100B-02-D, é recomendável confirmar a especificação completa do produto, não apenas com base no conector de 35Pin. Primeiro, deve-se confirmar que o conector na extremidade do cabo é 20373-R35T-06, com 35PIN e Contact Pitch de 0.4MM; em seguida, confirmar o Micro-Coaxial Cable de AWG40, comprimento de 200mm e 1-N na sequência da linha, além de avaliar a frequência de inserção/remoção, a direção de inserção/remoção, o método de fixação do cabo e a estrutura ao redor do conector, com base no uso real do dispositivo. A lista oficial da I-PEX de 35Pin CABLINE®-SS Harness inclui diferentes números de referência, como 100mm, 300mm e 1-1 na sequência da linha, portanto, quando a长度 ou a sequência da linha muda, o número de referência correspondente também mudará. Para clientes que precisam de substituição nacional compatível, é recomendável confirmar, durante a fase de verificação de amostras, o estado de inserção do conector, a localização do terminal, o tamanho do cabo moldado e a estabilidade do contato após múltiplas inserções/remoções. Nossa empresa pode fornecer: linha de substituição compatível I-PEX 82443-100B-02-D, que pode ser desenvolvida com base no modelo do conector da linha original do cliente, especificação de 35PIN/0.4MM, fio AWG40, comprimento, sequência da linha e requisitos de montagem reais, fornecendo suporte de cabo coaxial fino para verificação de engenharia, introdução de amostras e compra em massa.
