Na engenharia de design de engenharia e seleção de compra, o número de pins do conector coaxial ultrafino não é apenas a diferença entre "muitos fios, poucos fios", ele diretamente afeta o tamanho do conector, o número de canais de sinal, o espaço ocupado no PCB e o design da estrutura da linha completa. Com a série I-PEX CABLINE®-SS, por exemplo, a série oferece especificações de 10, 14, 20, 30, 32, 35, 40, 50 pins, todos com pitch de contato de 0,4 mm, pertencendo à estrutura de ângulo reto vertical, com altura de montagem de 1,65 ± 0,2 mm. À medida que o número de pins aumenta, o tamanho horizontal do conector também aumenta, a relação de cálculo de largura fornecida pela empresa é de 5,8 + (0,4 × número de pins) mm. Portanto, ao realizar o layout de主板, módulo de display ou área de eixo rotativo, os engenheiros não podem apenas confirmar "se pode ser inserido", mas também verificar a largura do conector correspondente ao número de pins, o layout do pino do PCB e o espaço de instalação real.

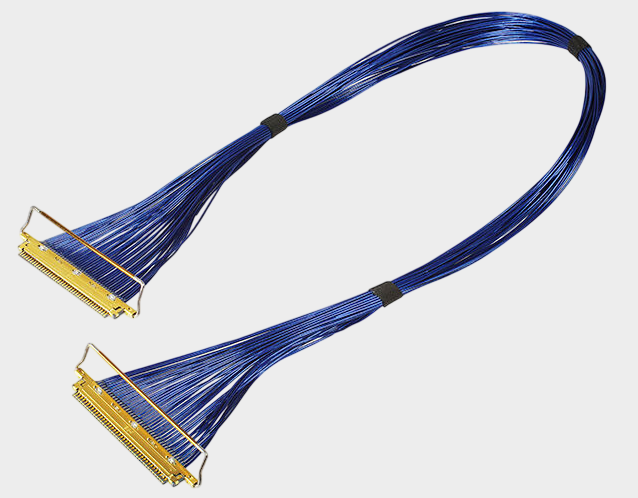

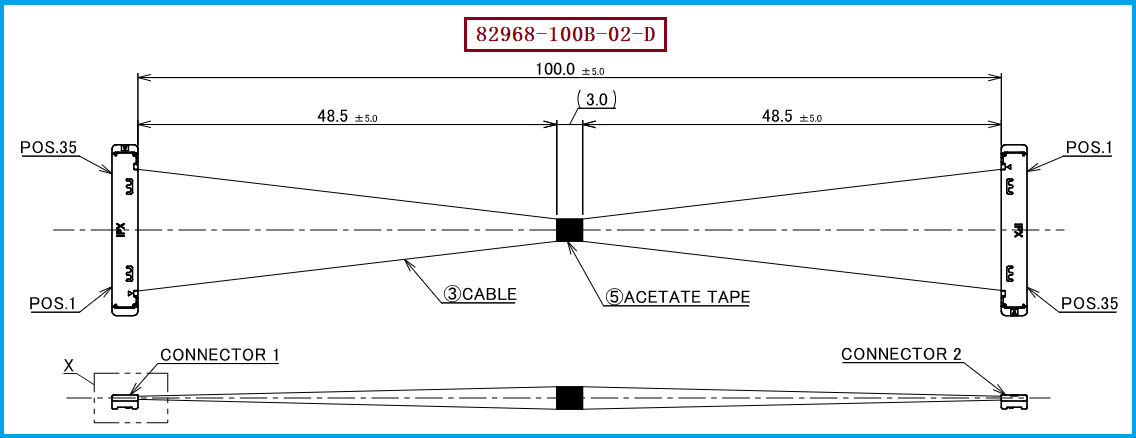

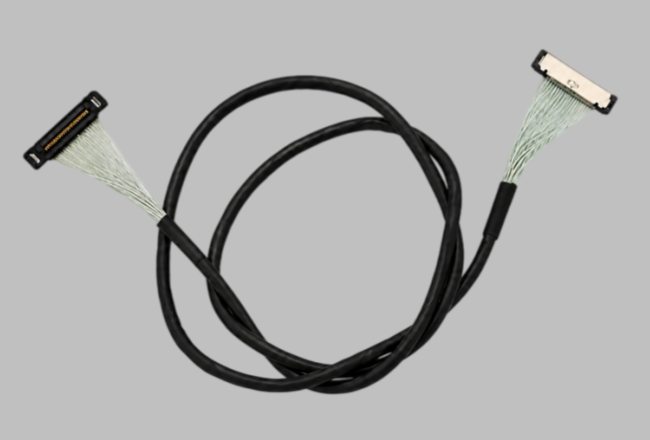

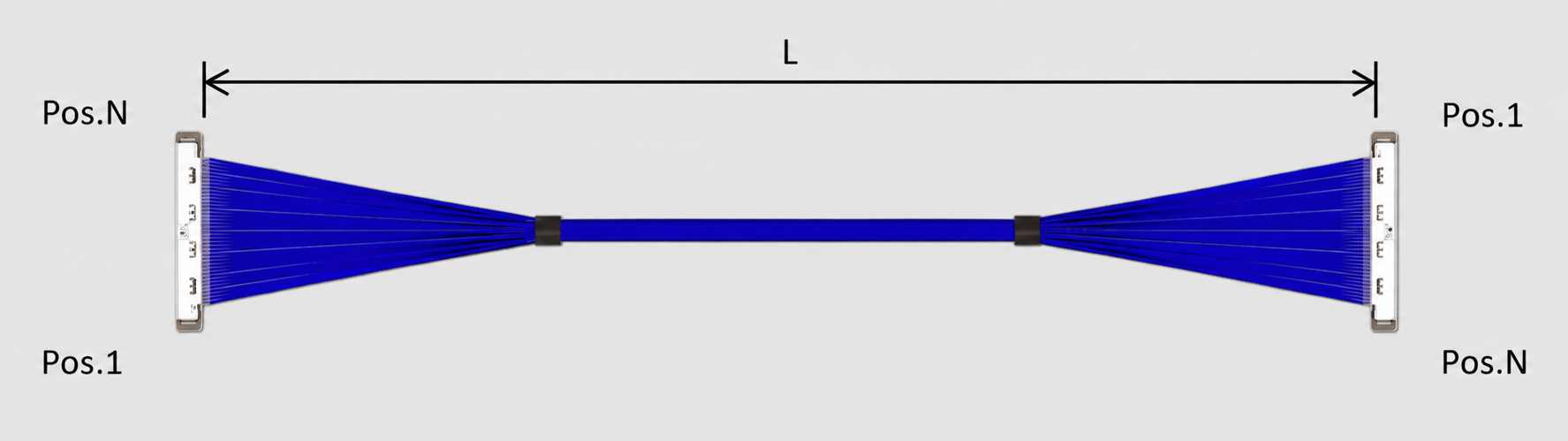

O cabo coaxial de alta precisão correspondente é o I-PEX 82968-100B-02-D, pertencente à CABLINE®-SS 35Pin Micro-Coaxial Harness, usando cabo coaxial ultrafino AWG#40 de 100mm de comprimento, a posição da linha é definida como 1-N; o conector usado no extremo do cabo é o modelo 20373-R35T-06. Portanto, os 35Pin não são um número que pode ser compreendido isoladamente, mas sim uma combinação de parâmetros como o número de cabos, especificação do conector, interface do PCB e definição da posição da linha, que compõem as condições de seleção do produto completo. Para os engenheiros, se o design original usar 35Pin, não pode ser substituído simplesmente por 30Pin ou 40Pin, pois a mudança no número de pinos não apenas significa a mudança na quantidade de canais de sinais disponíveis, mas também causará a mudança no tamanho do conector e na definição da interface do PCB; para os compradores, também não pode ser exigido apenas "compatível com CABLINE®-SS", mas deve ser claro sobre os parâmetros chave como 35Pin, AWG#40, 100mm e 1-N. A documentação oficial da I-PEX lista os receptaculos de painel correspondentes 20374-R35E-31 e o conjunto de fio Plug Cable Assembly 20380-R35T-06 para os 35Pin, que juntos compõem a solução de conexão 35Pin.
Do ponto de vista do design elétrico, o aumento do número de pinos significa que o sistema pode configurar mais canais de sinal, mas não significa que o desempenho de alta velocidade da linha inteira aumentará simplesmente conforme o número de pinos aumentar. CABLINE®-SS suporta especificações como Micro-Coaxial AWG36, AWG38, AWG40 e AWG42, onde o valor nominal de corrente do AWG40 varia conforme a condição do número de pontos de contato; as informações oficiais também fornecem diferentes condições de corrente para diferentes números de pinos e diâmetros de linha. Portanto, ao projetar linhas para displays de alta velocidade, câmeras, equipamentos industriais e outros, é necessário considerar ao mesmo tempo o número de pinos, o diâmetro da linha, a impedância, a distribuição de sinais e as vias de alimentação, e não simplesmente buscar mais pinos. Para o 82968-100B-02-D, os 35 pinos, AWG#40, 100mm e 1-N são configurações estabelecidas, e se o produto substitutivo mudar o número de pinos ou a sequência da linha, é necessário revalidar o mapeamento de sinais e a compatibilidade do sistema inteiro.
Para o I-PEX CABLINE®-SS cabo coaxial ultrafino, os engenheiros recomendam, ao determinar o número de pins, primeiro definir o número de canais com base na quantidade real de sinais do dispositivo e nas necessidades de energia, em seguida, confirmar o número de pins do conector correspondente e o encapsulamento da PCB, e por fim, verificar a especificação do cabo, o comprimento e a definição do posicionamento das linhas. Por exemplo, no 82968-100B-02-D, os 35 pins, AWG#40, 100mm, 1-N e o conector na extremidade do cabo 20373-R35T-06 devem ser considerados como um padrão de substituição completo. A série oficial I-PEX de 35 pins também oferece 200mm de 82443-100B-02-D e 300mm de 82969-100B-02-D, enquanto a definição de 1-1 para as linhas corresponde às séries 83022, 83023 e 83024. Portanto, ao fazer a compra de substituição, é particularmente necessário confirmar o comprimento e a sequência das linhas, evitando substituições apenas com base no número de pins idênticos. Nossa empresa pode fornecer soluções de substituição compatíveis com o I-PEX 82968-100B-02-D, que podem ser desenvolvidas e produzidas com base nas exigências reais do equipamento do cliente,围绕着 35Pin, 20373-R35T-06, AWG#40, 100mm e a definição de 1-N para o desenvolvimento e produção de substituição de cabos coaxiais ultrafinos.
