I-PEX 83021-100B-01-D CABLINE®-SS 40AWG/50Ω série de cabos coaxiais ultrafinos substituto

Confirmar o modelo do conector coaxial de fio ultrafino, primeiramente é necessário bloquear o número do material original e a estrutura.

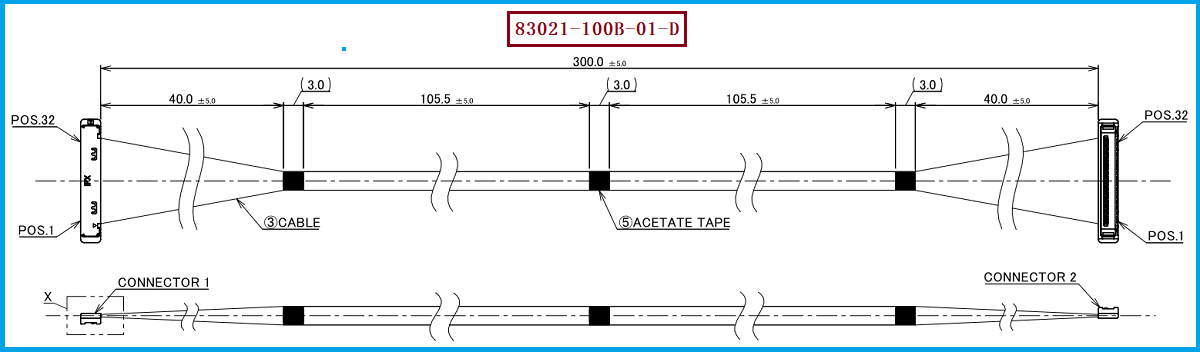

Para engenheiros e compradores, confirmar o modelo de conector de cabo coaxial ultrafino não pode ser feito apenas através da aparência, cor ou número de pins do conector. Mais importante é encontrar o número de peça completo do produto original, e verificar em conjunto com a estrutura do conector, Pitch, número de pins e especificação do cabo. O produto correspondente deste artigo é I-PEX CABLINE®-SS 83021-100B-01-D, que pertence ao cabo coaxial ultrafino de 32 pins, com comprimento de produto de 300mm, usando cabo Micro-Coaxial AWG#40, com sequência de fios 1-1. O modelo de conector usado no extremo do cabo é 20373-R32T-06, correspondente ao alojamento de conector CABLINE®-SS 32Pin. As informações oficiais da I-PEX indicam que o CABLINE®-SS utiliza Pitch de Contacto de 0,4mm, estrutura de ângulo reto vertical, e suporta especificações de 10, 14, 20, 30, 32, 35, 40, 50 pins. Portanto, ao confirmar o modelo do conector de cabos semelhantes, deve-se estabelecer primeiro uma relação de correspondência completa do modelo a partir de "nome da série + número de pins + número de peça do conector + especificação do cabo".

---

Engenheiro confirma o modelo, deve重点是核对Pin数、Pitch、出线方向和安装空间

Em projetos reais, mesmo que dois conectores coaxiais extremamente finos pareçam ter tamanhos semelhantes, se o número de pins, a espaçamento dos terminais ou a estrutura de conexão forem diferentes, pode não ser possível substituí-los diretamente. Por exemplo, o 20373-R32T-06 corresponde ao Plug Housing de 32Pin da CABLINE®-SS, que usa Pitch de 0,4mm, direção de conexão Vertical (ângulo reto) e saída horizontal, com Altura de conexão de 1,65±0,2mm e Profundidade de 3mm. Esses parâmetros直接影响am o layout do PCB, a montagem do conector e o caminho da fita dentro do dispositivo. Para o 83021-100B-01-D com comprimento de fio de 300mm, o engenheiro deve confirmar o raio de curvatura real, as condições de tração ou espaço estreito de tração, e se os pins dos dois lados estão conectados conforme definido pelo dispositivo original. A página de detalhes do produto oficial da I-PEX também descreve o design estreito da CABLINE®-SS, que pode ser usado em estruturas com espaço limitado, como pequenos eixos.

---

Confirme o modelo de compra, não olhe apenas pelo conector, mas verifique os parâmetros completos do cabo.

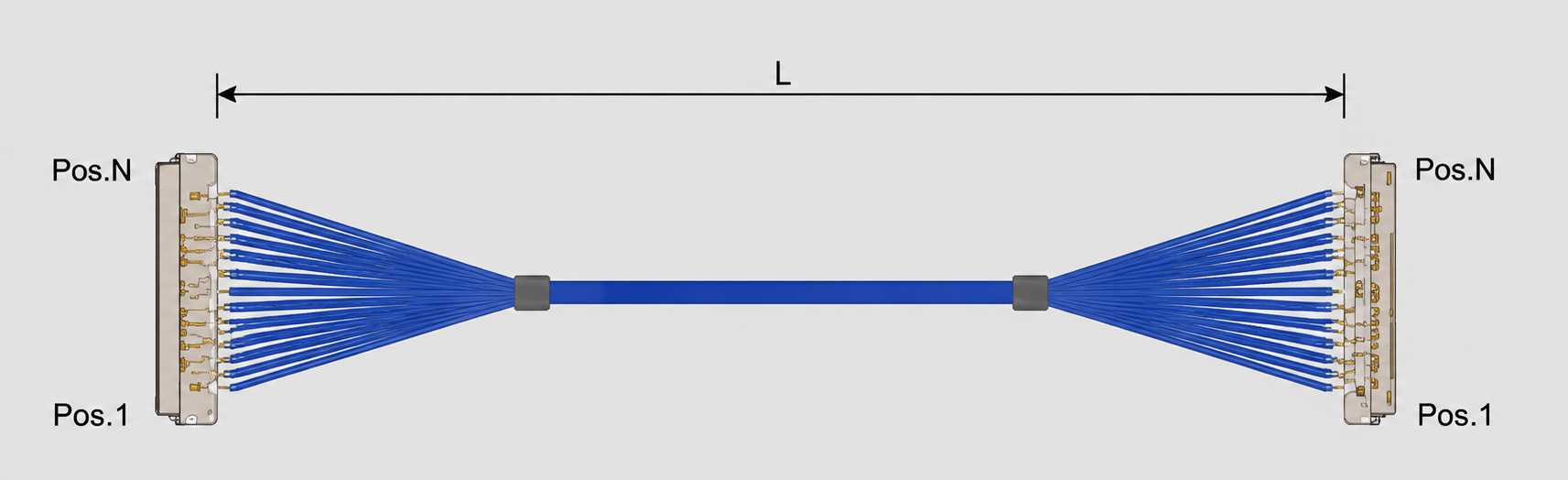

O comprador deve evitar fornecer apenas a informação "conector 20373-R32T-06" ao fazer uma solicitação de cotação ou ao procurar fornecedores alternativos, pois o modelo do conector não representa completamente um cabo coaxial muito fino. As condições de identificação completas para 83021-100B-01-D incluem 32Pin, Cabo Micro-Coaxial AWG#40, 300mm, 1-1 sequência de linhas. A lista oficial de modelos da I-PEX mostra que, para o mesmo CABLINE®-SS 32Pin, há 1-N sequência de linhas nos modelos 82887, 82442, 82888 e 1-1 sequência de linhas nos modelos 83019, 83020, 83021, correspondendo a diferentes comprimentos de 100mm, 200mm, 300mm. Portanto, ao fazer a substituição, se apenas escrever "CABLINE-SS 32P 300mm", ainda há risco de escolha incorreta da sequência de linhas. Para os fornecedores alternativos,还应进一步确认连接器装配一致性、Pin位导通、线序、线长、线材规格以及批量生产的一致性。Nossa empresa pode fornecer soluções de cabos substitutivos compatíveis com I-PEX 83021-100B-01-D, que podem ser desenvolvidos e produzidos para cabos coaxiais muito finos com base no modelo do conector original, número de Pins, especificação do material do cabo, comprimento e sequência de linhas.

---

Escolha e compatibilidade com soluções alternativas referências e sugestões

Se os engenheiros ou compradores precisarem confirmar o modelo de conector coaxial fino correspondente ao I-PEX 83021-100B-01-D, podem verificar seguindo a ordem "Número de material original → Modelo de conector → Número de pinos → Pitch → material do cabo → comprimento → sequência de fios". Para este modelo, os critérios principais são: CABLINE®-SS série, 32Pin, Pitch de 0,4mm, conector de extremidade de cabo 20373-R32T-06, Cabo coaxial Micro-Coaxial AWG#40, 300mm, sequência de fios 1-1. Além disso, deve-se notar que as condições de referência de desempenho CABLINE®-SS fornecidas pela I-PEX são de 40Pin, AWG#40, 45Ω, 100mm, GSSGSSG, portanto, não pode-se simplesmente considerar que o 83021 de 300mm alcança a mesma taxa de dados de 16Gbps/Lane conforme prometido na propaganda da série, e o projeto real deve considerar a impedância, comprimento do cabo, conector, PCB e SI do sistema para validação.

---

O núcleo da confirmação do modelo do conector é estabelecer uma correspondência completa um-a-um.
Confirmar o modelo de conector de corda coaxial ultrafina é essencialmente核对机械结构、电气规范和电缆定义的综合核对， não é simplesmente encontrar conectores com aparência semelhante. Para o I-PEX 83021-100B-01-D, as informações principais podem ser resumidas em: CABLINE®-SS, 32Pin, 0,4mm Pitch, AWG#40 Micro-Coaxial Cable, 300mm, 1-1 sequência de linhas, modelo de conector no extremo do cabo 20373-R32T-06. Para engenheiros, deve-se destacar o espaço de instalação, Pin, Pitch e requisitos de sinais de alta velocidade; para compradores, deve-se destacar o número de material completo, modelo de conectores, cabo, comprimento, sequência de linhas e consistência em lote do fornecedor. Eu sou【3W Componentes Eletrônicos Net】，oferecemos serviços de personalização e substituição compatível para cabos coaxiais ultrafinos de alta velocidade eDP、MIPI、USB3.X/4、LVDS，se precisar de suporte técnico, entre em contato:Zhang gerente 18913228573（wechat igual）Através desses parâmetros correspondentes, pode-se fornecer uma base de seleção mais confiável para a substituição doméstica compatível com o cabo coaxial ultrafino I-PEX.
