Na seleção de conjuntos coaxiais muito finos dentro de dispositivos eletrônicos, o número de pino não é melhor quando maior, mas deve ser determinado com base na quantidade real de sinais transmitidos pelo dispositivo, no número de canais de diferença, na configuração de potência e terra, e no espaço do conector. A série I-PEX CABLINE®-SS oferece especificações de 10, 14, 20, 30, 32, 35, 40, 50 pino, utilizando Pitch de 0,4mm e estrutura de ângulo direito vertical, adequada para conexões internas de alta densidade. Para engenheiros, se o dispositivo precisar de menos canais de sinal, podem escolher conjuntos de menos pino para reduzir o espaço ocupado; se envolver eDP, MIPI, USB, HDMI ou outros sinais de alta velocidade de múltiplos canais, é necessário calcular com base no número real de Lane, sinais auxiliares, potência e GND, reservando o número suficiente de pino. Os compradores devem prestar atenção de que o número de pino, o modelo do conector e a sequência da linha estão interligados, não pode apenas comprar com base em "32Pin" ou "40Pin".

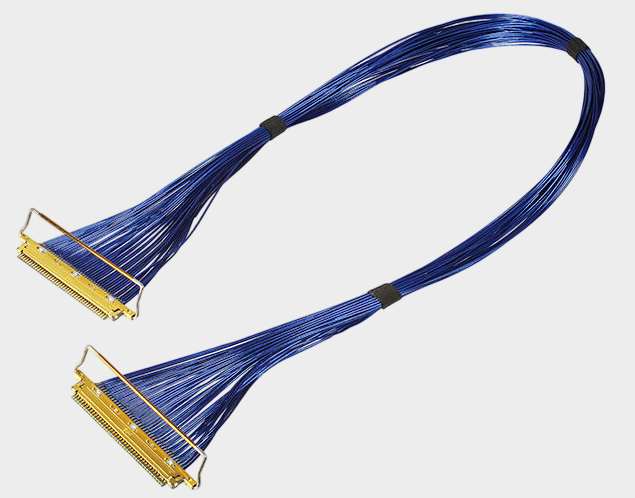

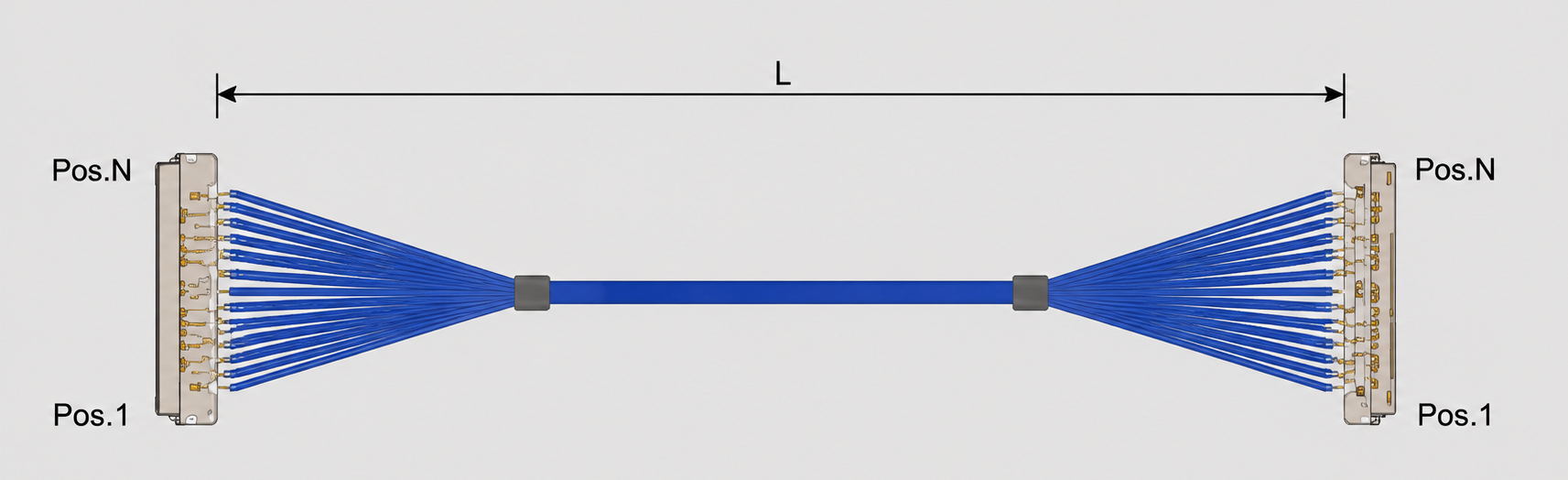

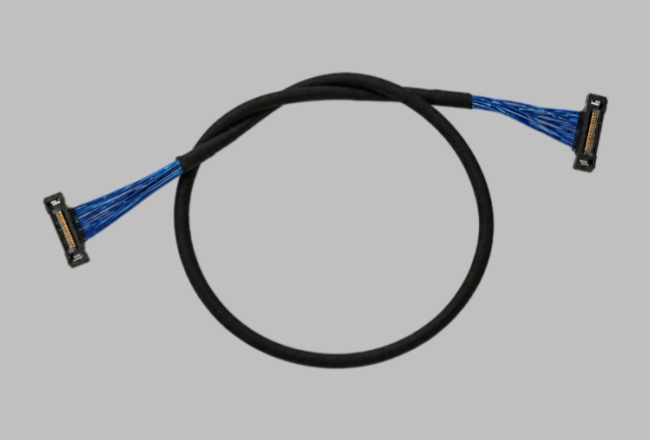

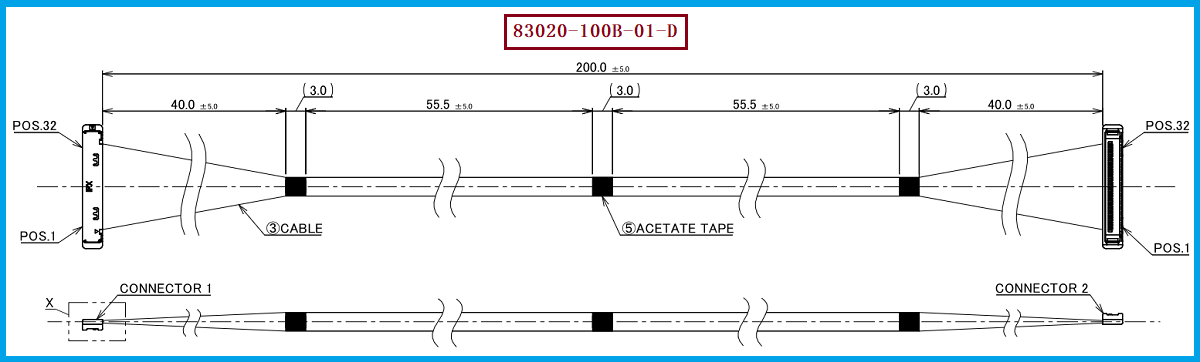

O produto correspondente é o I-PEX 83020-100B-01-D, pertence à CABLINE®-SS 32Pin, 0.4mm Pitch, AWG#40, 200mm, 1-1 cabo coaxial fino, e o conector utilizado no extremo do cabo é o 20373-R32T-06. As informações do modelo oficial do I-PEX mostram que a CABLINE®-SS 32Pin existe em duas soluções de cabos, 1-N e 1-1, onde a série 1-1 inclui 83019 (100mm), 83020 (200mm) e 83021 (300mm). Portanto, ao escolher o plano 32Pin, o engenheiro deve não apenas confirmar se "32Pin é suficiente", mas também verificar se são necessários pinos diretos Pin-to-Pin, se o comprimento do cabo coincide com a configuração do dispositivo e se a especificação AWG atende aos requisitos do design. Para o 83020-100B-01-D, o conector de extremo do cabo 20373-R32T-06 é compatível com o cabo coaxial micro AWG#40, adequado para o design de cabos internos de dispositivos que exigem conexões de sinais de alta densidade e multi-canal.
O CABLINE®-SS cobre uma ampla faixa de números de pinos de 10Pin a 50Pin, por exemplo, 10P, 14P, 20P são adequados para conexões de múltiplos canais relativamente simples, 30P, 32P, 35P podem atender a necessidades de um número maior de canais de sinal, enquanto 40P, 50P são adequados para conexões internas de alta velocidade em dispositivos com um número maior de canais. As informações oficiais sobre cabos ainda fornecem estruturas 1-N e 1-1, por exemplo, 32Pin corresponde a modelos 1-N como 82887/82442/82888 e modelos 1-1 como 83019/83020/83021. Ao fazer a seleção, os engenheiros devem primeiro estatisticamente contabilizar pares de diferença de alta velocidade, sinais de controle, alimentação e terra, e então determinar o número de pinos necessário, combinando isso com a largura do conector, espaço no PCB, direção da saída e trajeto de curvatura interna do dispositivo; os compradores devem considerar o número de pinos, sequência das linhas, comprimento, AWG e número do conector como condições de compra completas. Para aplicações de alta velocidade, também é importante notar que o teste oficial de alta velocidade do CABLINE®-SS é realizado sob condições de 16Gbps/Lane em 40Pin, AWG#40, 45Ω, 100mm, GSSGSSG, portanto, não pode simplesmente ser equivalente ao desempenho real de todos os cabos de todos os números de pinos e todos os comprimentos.
Se o equipamento original estiver usando a série I-PEX CABLINE®-SS, ao realizar substituição nacional ou importação de segundo fornecedor, é recomendável priorizar a verificação item a item conforme "Número de Pinos → Conector → AWG → Comprimento → Sequência de Linhas → Requisitos de Sinal". Por exemplo, para o 83020-100B-01-D, as condições de substituição central devem se concentrar em 32Pin, 0,4mm Pitch, 200mm, 1-1, AWG#40 e conector de linha 20373-R32T-06; se o projeto do cliente ajustar de 32Pin para 30Pin, 35Pin ou 40Pin, não é suficiente alterar apenas o número de cabos para a substituição, é necessário confirmar simultaneamente os componentes do conector de Pin correspondente, conector PCB, sequência de linhas e dimensões mecânicas. As informações oficiais da I-PEX indicam que diferentes números de Pinos do CABLINE®-SS têm correspondentes conectores e modelos de Harness, portanto, o desenvolvimento de substituição deve ser verificado com base no número de material específico. Nossa empresa pode fornecer: solução de linha substitutiva compatível com I-PEX 83020-100B-01-D, que pode realizar a correspondência e desenvolvimento personalizado de cabos coaxiais finos com base no número de Pinos, comprimento, sequência de linhas, AWG e espaço de instalação real do cliente.
