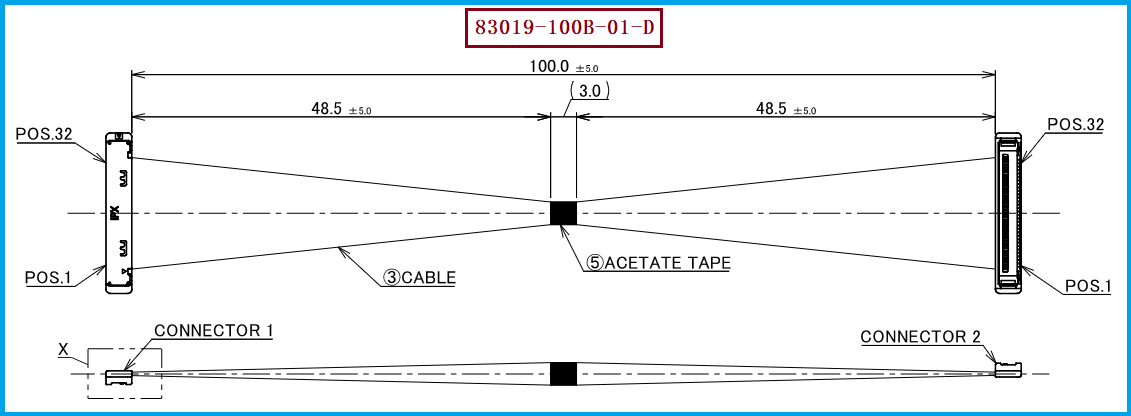

No interior de equipamentos eletrônicos de alta velocidade, conjuntos coaxiais finos e conectores pertencem a um sistema complementar. Os engenheiros, ao realizar a seleção, não podem simplesmente julgar se há compatibilidade com base em "quantos PINs", mas também precisam confirmar parâmetros como a série do conector, espaçamento dos terminais, especificação do material condutor, direção de saída, estrutura de conexão e ordem das linhas. Tomando como exemplo o I-PEX 83019-100B-01-D, o conjunto coaxial pertence à série CABLINE®-SS, utiliza 32 PINs, Pitch de 0,4 mm, Micro-Coaxial AWG#40, 100 mm, configuração 1-1, e o conector do material condutor é o型号 20373-R32T-06. De acordo com as informações oficiais da I-PEX, os conectores da série CABLINE®-SS cobrem PINs de 10, 14, 20, 30, 32, 35, 40 e 50, mesmo que esses modelos pertençam à mesma série, conectores de diferentes PINs correspondem a componentes de conectores diferentes, portanto, não pode ser intercambiado apenas com base em "são todos CABLINE®-SS".
Para os engenheiros, o Pitch e o número de PINs são os dois parâmetros mais básicos ao combinar conectores de cabos coaxiais extremamente finos. O conectador de extremidade de fio 83019-100B-01-D correspondente ao modelo 20373-R32T-06 pertence ao alojamento de plugue CABLINE®-SS 32Pin, com espaçamento de terminal de 0,4mm; há também modelos de diferentes números de PINs da mesma série, como 20373-R30T-06, 20373-R35T-06 e 20373-R40T-06, esses conectores não podem ser substituídos diretamente devido à semelhança externa. Ao mesmo tempo, é necessário confirmar a relação de compatibilidade entre os conectores macho e fêmea, por exemplo, o Plug Cable Assembly de 32Pin correspondente é 20380-R32T-06, o receptáculo correspondente é 20374-R32E-31, e o invólucro metálico correspondente é 2182-032-03. Isso significa que um conjunto completo de cabos coaxiais extremamente finos precisa ser confirmado no sistema de conexão inteiro de "fio - Plug Housing - Montagem de Cabo - Capa Metálica - Receptáculo" para julgar a compatibilidade real.

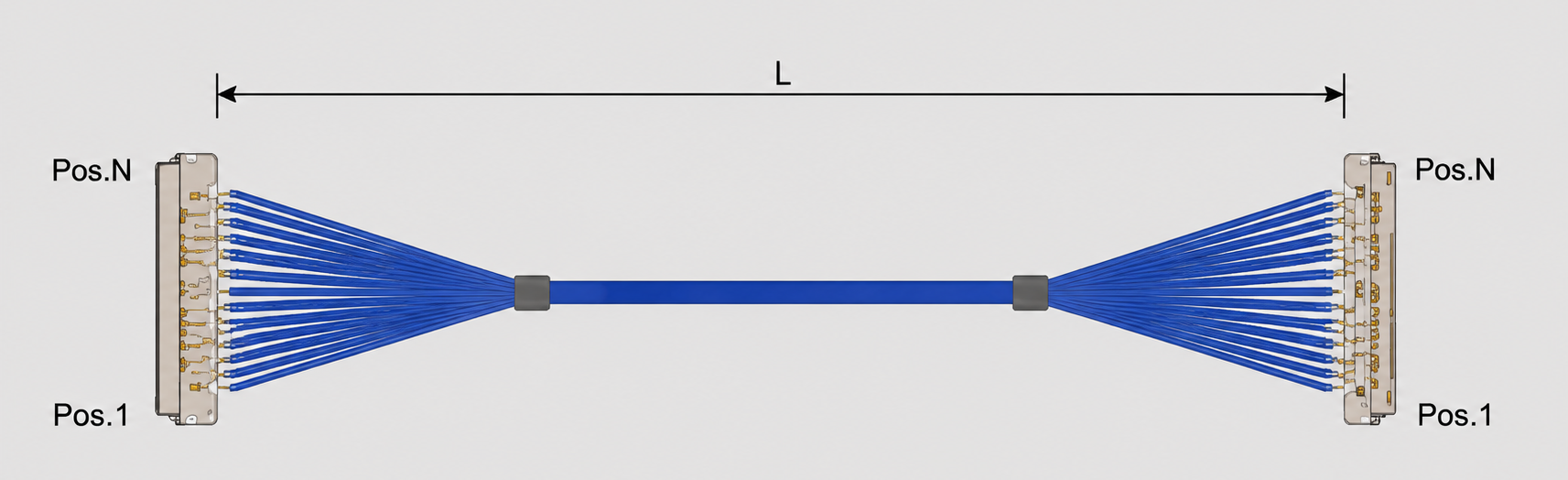

Em projetos reais, se for necessário substituir um cabo coaxial extremamente fino por um produto compatível, é recomendável que o engenheiro primeiro bloqueie o número de peça completo do cabo original, e então verifique item a item o modelo do conector, o número de PINs, o Pitch, o AWG do cabo, a comprimento e a sequência do cabo. Por exemplo, para o I-PEX 83019-100B-01-D, as informações de identificação central podem ser determinadas como 32PIN, 0,4mm, AWG#40, 100mm, 1-1, com o conector de extremidade 20373-R32T-06. Se o projeto precisar mudar o comprimento, a CABLINE®-SS já oferece os modelos 83020 (200mm) e 83021 (300mm) 1-1 32Pin, além dos modelos 82887, 82442, 82888 32Pin 1-N. Portanto, ao substituir, é especialmente importante não confundir a sequência 1-1 com 1-N. Para compradores, é melhor fornecer diretamente o número de peça completo e os parâmetros técnicos-chave na cotação, em vez de apenas escrever "CABLINE-SS 32Pin cabo". Isso pode reduzir as discrepâncias de seleção causadas por diferentes entendimentos de conectores, comprimento ou sequência. nossa empresa pode fornecer: solução de substituição compatível para o I-PEX 83019-100B-01-D, que pode realizar a correspondência e personalização de cabos coaxiais extremamente finos com base no modelo do conector do cliente, no espaçamento 32PIN/0,4mm, na especificação AWG, no comprimento e na sequência do cabo.
O cabo coaxial ultrafino não é uma simples linha de saída de baixa velocidade, mesmo que o número de PINs e o Pitch sejam idênticos, é necessário confirmar a integridade do sinal de alta velocidade após a substituição do conector. O CABLINE®-SS adota uma estrutura de ângulo reto vertical com Pitch de 0,4mm, altura de combinação de 1,65±0,2mm e profundidade de 3mm, e a referência oficial para testes de alta velocidade utiliza CABLINE®-SS 40Pin, Micro-Coaxial AWG#40, 45Ω, 100mm e configuração GSSGSSG, fornecendo uma referência para aplicação de alta velocidade de 16Gbps/Lane. Portanto, se substituir o 83019-100B-01-D, além de confirmar a relação de compatibilidade dos conectores 20373-R32T-06, também deve-se prestar atenção à impedância do cabo, à estrutura de blindagem, à continuidade da impedância no ponto de conexão e ao impacto da comprimento real do cabo na integridade do sinal. Além disso, o CABLINE®-SS é uma estrutura estreita, adequada para dispositivos internos com espaço limitado, portanto, a altura do conector, a direção de saída, o espaço de curvatura e a posição de montagem também precisam ser incluídos na verificação de compatibilidade, e não deve-se limitar a comparação dos parâmetros elétricos.
