Do ponto de vista das aplicações de engenharia: por que os cabos coaxiais extremamente finos tendem a apresentar rompimento, perda de sinal e problemas de compatibilidade?

Em dispositivos de visão por IA, câmeras de alta velocidade, laptops, módulos de exibição e dispositivos de aquisição de dados de alta velocidade, o espaço interno está se tornando cada vez mais compacto, enquanto o número de canais de sinais de alta velocidade está aumentando constantemente. Portanto, os cabos coaxiais extremamente finos precisam atender simultaneamente aos requisitos de "miniaturização, alta densidade, transmissão de alta velocidade e conexão confiável". Tomando como exemplo o I-PEX CABLINE®-SS, cuja distância entre terminais é de 0,4 mm, suporta o padrão de 32 Pin, adota a estrutura de inserção vertical em ângulo reto e saída horizontal, e as informações oficiais fornecem referências para aplicações de alta velocidade de 16 Gbps/Lane, além de oferecerem soluções de cabo micro-coaxial. Para os engenheiros, os cabos não são simplesmente "conectar os fios". A curvatura do raio, o puxão, a compressão, a técnica de desbobinamento do extremo e a área de pressão do conector afetam a confiabilidade a longo prazo; para sinais de alta velocidade, é necessário prestar atenção também à consistência de impedância, perda de inserção, perda de reflexão, interferência cruzada e continuidade de blindagem. Portanto, quando o dispositivo apresentar falhas esporádicas de conexão, anomalias de imagem, transmissão de dados instável ou desaceleração de interface de alta velocidade, deve-se investigar simultaneamente a confiabilidade mecânica e a integridade do sinal.

---

Controle da interrupção e perda de sinal: controle desde os cabos, os conectores até a tecnologia de estrutura

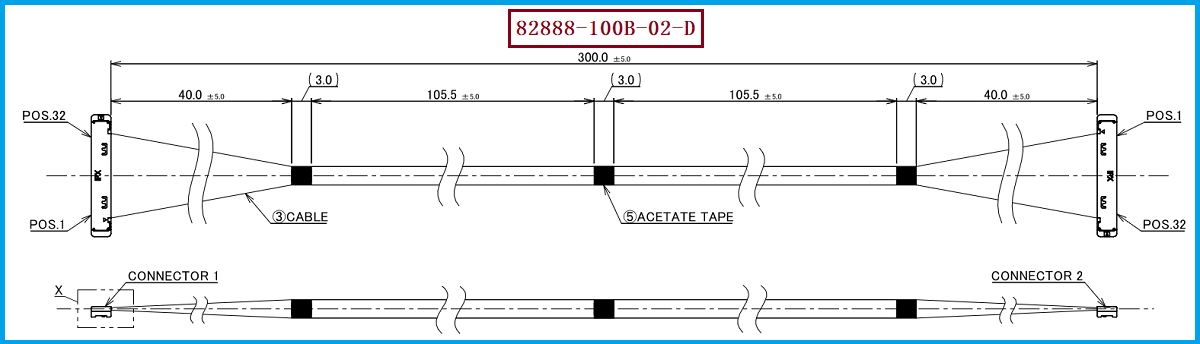

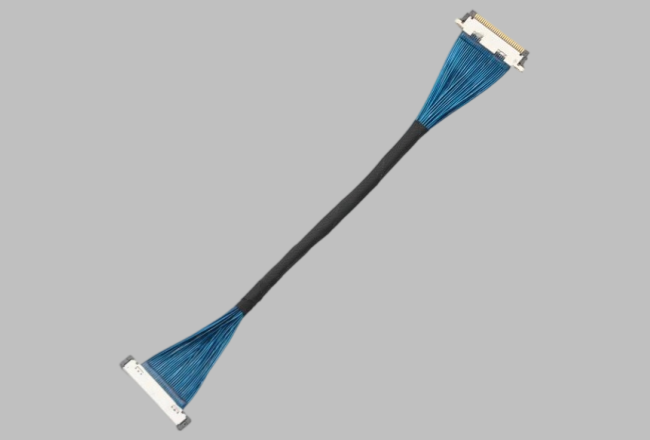

Com o objeto I-PEX 82888-100B-02-D, este modelo pertence à série CABLINE-SS 32Pin de cabos de avaliação, conforme indicado nas informações oficiais como Micro-Coaxial 40AWG, comprimento de 300mm e definição de posições de fios 1-N. Essa especificação extremamente fina, ao reduzir o diâmetro do fio e ocupar menos espaço, também torna a sensibilidade à tecnologia de fabricação maior. Para reduzir o risco de rompimento de fios, é necessário controlar a consistência do condutor, da camada isolante, da camada de blindagem e do tratamento das extremidades, evitando curvaturas excessivas e concentrações de tensão local durante o processo de moldagem; para controlar a perda de sinais de alta velocidade, é necessário prestar atenção às características elétricas do cabo em si e à consistência da seção transversal do conjunto de cabos, especialmente no controle de impedância, na integridade da blindagem e na qualidade da terminação. A I-PEX realiza testes de desempenho de alta velocidade para a série CABLINE®-SS usando condições de cabo Micro-Coaxial de 40Pin, AWG#40, 45Ω e 100mm, portanto, ao desenvolver substituições compatíveis, também deve ser feita uma avaliação específica da integridade do sinal com base na taxa de transmissão real, comprimento do cabo e requisitos da interface do sistema, e não apenas julgar se o conjunto de cabos pode ser substituído diretamente com base na forma do conector.

---

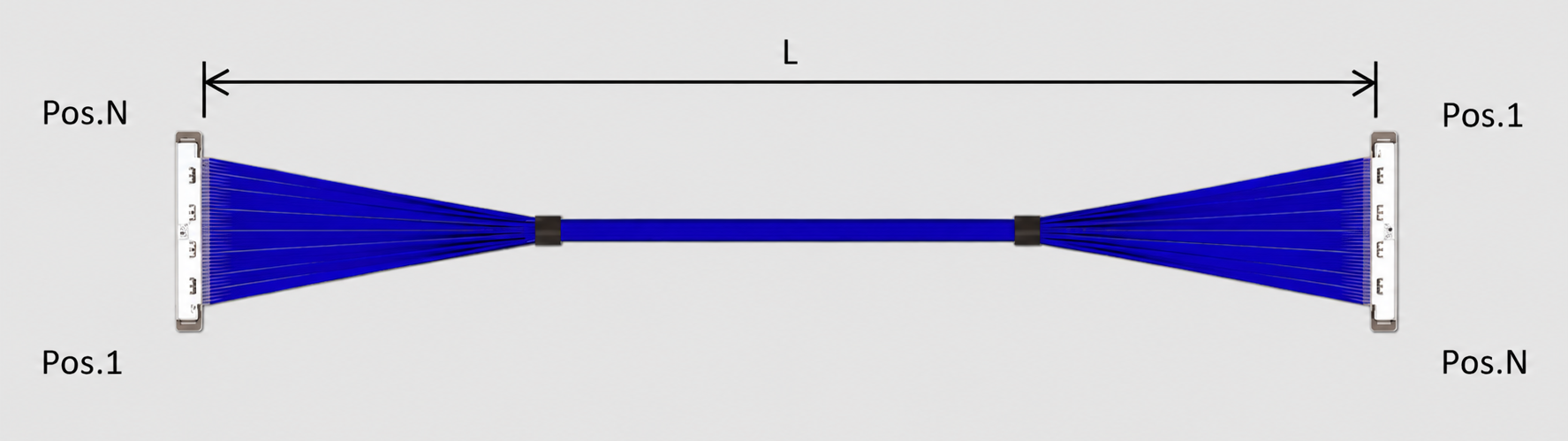

Para questões de compatibilidade: o modelo do conector, o número de pinos, a sequência das linhas e o comprimento das linhas devem corresponder um a um.

Para compradores e engenheiros de hardware, o problema mais comum com a substituição de cabos não é "conectores que não se encaixam", mas sim que se encaixam mas não funcionam estávelmente. Portanto, a substituição compatível do I-PEX 82888-100B-02-D precisa se destacar nos seguintes aspectos: 32Pin especificação, 300mm comprimento de fio, Micro-Coaxial 40AWG e definição de 1-N localização de pinos, além de confirmar o modelo de conectores usados no final do cabo, 20373-R32T-06. As informações do modelo oficial do I-PEX mostram que o CABLINE-SS 32Pin Plug Housing é 20373-R32T-06, enquanto o 32Pin também corresponde ao 20380-R32T-06 Plug Cable Assembly e ao 20374-R32E-31 Receptacle; a linha de avaliação oficial de 32Pin cobre versões de 1-N de 100mm, 200mm e 300mm. Portanto, ao comprar cabos substitutos, é recomendável não fornecer apenas o requisito vago "32Pin coaxial fino", mas deve-se especificar claramente o número do material do produto, o modelo do conector, o número de pinos, o comprimento do fio, o diâmetro do fio, a ordem do fio e a aplicação real da interface, se necessário, combinando o desenho 2D do fabricante para verificar o tamanho, a direção de saída e o espaço de montagem, para reduzir a necessidade de novos protótipos devido a erros de ordem do fio, erros de correspondência dos terminais ou desvios de尺寸 mecânicos.

---

Seleção e compatibilidade com soluções de substituição referências e sugestões

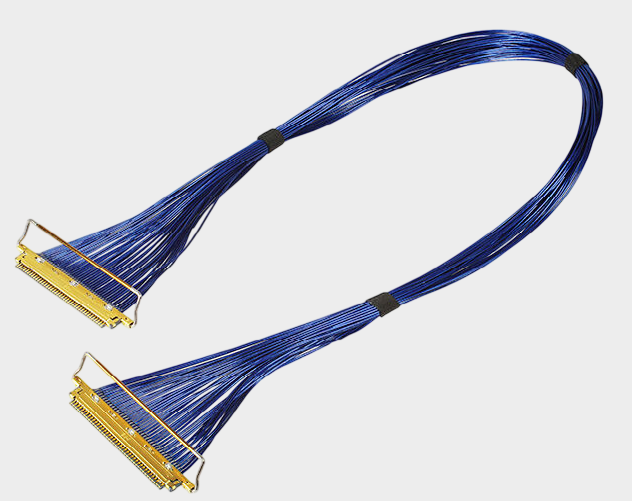

Para clientes que precisam encontrar substitutos para a série CABLINE®-SS, é recomendável usar o número de referência original como ponto de partida para o desenvolvimento, combinando-o com os parâmetros reais do equipamento para confirmar cada item. No caso do I-PEX 82888-100B-02-D, é recomendável confirmar a relação "32Pin + Micro-Coaxial 40AWG + 300mm + 1-N + 20373-R32T-06"; se a estrutura do dispositivo, os padrões de sinal e o espaço de instalação do cabo forem consistentes, então o desenvolvimento de substituição compatível pode ser feito em torno do modelo original. O I-PEX CABLINE®-SS suporta especificações de 10, 14, 20, 30, 32, 35, 40, 50Pin, e o material Micro-Coaxial suporta especificações AWG36, AWG38, AWG40 e AWG42, mas a nota oficial indica que o AWG42 tem a advertência de descompasso de impedância característica, portanto, durante o desenvolvimento de substituição, não deve-seonly perseguir um diâmetro de fio mais fino, mas também determinar a especificação do material de fio com base nas exigências reais de sinais de alta velocidade. Nossa empresa pode fornecer soluções de substituição compatível de linha I-PEX 82888-100B-02-D, podendo desenvolver especificamente para as necessidades reais do dispositivo do cliente, o encaixe do conector, a especificação do material de fio, a comprimento da linha, a sequência da linha, a técnica de terminação e as exigências de transmissão de alta velocidade, fornecendo suporte de produtos de linha coaxial ultrafina para verificação de engenharia, substituição de amostra e compra em lote subsequente.

---

resolver o problema de feixe coaxial ultrafino, é necessário considerar simultaneamente a confiabilidade, a integridade do sinal e a compatibilidade de fornecimento.
Para equipamentos de IA e dispositivos eletrônicos de alta velocidade, os cabos coaxiais ultrafinos já não desempenham apenas o papel de "conexão", mas também estão diretamente relacionados ao transmissão de sinais de alta velocidade, ao layout do espaço do dispositivo e à estabilidade de operação a longo prazo. Tomando como exemplo o I-PEX 82888-100B-02-D, sua definição de 32Pin, 300mm, Micro-Coaxial 40AWG, 1-N e a combinação de conectores 20373-R32T-06, todos esses são informações técnicas importantes que precisam ser verificadas durante o desenvolvimento alternativo. Portanto, diante dos problemas de quebra de fio, perda e compatibilidade dos cabos coaxiais ultrafinos, deve-se resolver sistematicamente a partir da estrutura do material da linha, da técnica de terminação, do estresse mecânico, do controle de impedância, da performance de blindagem e da compatibilidade dos conectores, em vez de simplesmente substituir uma linha de aparência semelhante. Sou【3W Componentes Eletrônicos Net】No campo dos cabos coaxiais extremamente finos, possui experiência madura em produção e desenvolvimento de engenharia, pode ajudar a completar a compatibilidade de modelos e substituição de estruturas, por favor, entre em contato para consultar:Zhang gerente 18913228573（WeChat igual）Para os times de engenharia e aquisição que estão realizando substituição de produtos nacionais, mudança de fornecedores ou otimização de custos, é possível realizar amostragem específica e testes de compatibilidade com base no modelo original, a fim de garantir que as linhas substitutas possam atender aos requisitos de mecanismo, elétrico e transmissão de sinais de alta velocidade dos equipamentos reais.
