Classificação：arnês

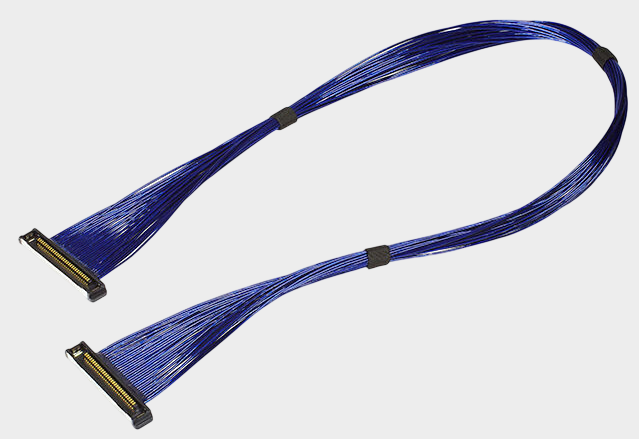

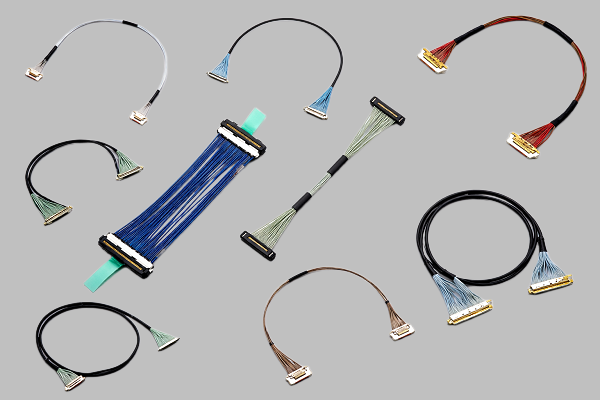

Com o aumento da taxa de transmissão de dados internos nos dispositivos de computadores portáteis, tablets, dispositivos de exibição de alta velocidade, módulos de câmera e dispositivos de IA, os cabos tradicionais enfrentam requisitos mais altos em termos de ocupação de espaço, integridade de sinais e configuração de alta densidade. Cabos coaxiais extremamente finos integram condutores de sinais, estruturas de isolamento e estruturas de blindagem em um diâmetro de linha extremamente pequeno, formando canais de transmissão de alta velocidade relativamente independentes em espaço limitado, portanto, cada vez mais dispositivos de alta velocidade começam a adotar cabos coaxiais extremamente finos. Por exemplo, o modelo I-PEX 82442-100B-02-D pertence à linha CABLINE®-SS 32Pin, cujas informações oficiais indicam que utiliza Cabo Micro-Coaxial de 40AWG, 200mm de comprimento e sequência de conexão 1-N; o conector de material correspondente é o 20373-R32T-06. O CABLINE®-SS em si utiliza espessura de contato de 0,4mm, inserção e extração verticais em ângulo reto e estrutura de saída horizontal, direcionado para conexões internas de alta velocidade e miniaturização de dispositivos.
A transmissão de sinais de alta velocidade não requer apenas que "as linhas conduzam eletricidade", mas também controlar a impedância, a interferência crosstalk, as perdas e a interferência electromagnética externa. O cabo coaxial extremamente fino é formado por um condutor central, uma camada isolante, uma estrutura de blindagem e uma estrutura de proteção externa, formando um canal de transmissão mais completo, que pode reduzir o risco de influência entre diferentes sinais em ambientes de cablagem de alta densidade. A I-PEX oficial realizou testes de desempenho de alta velocidade do CABLINE®-SS usando conector de 40 pinos, cabo micro-coaxial AWG#40, 45Ω, comprimento de linha de 100mm e atribuição de pinos GSSGSSG, e usou aplicação de alta velocidade de 16Gbps/Lane como referência de verificação. É importante notar que isso pertence às condições de teste oficiais e não significa que todas as aplicações reais de 82442-100B-02-D possam diretamente seguir o design de 16Gbps/Lane, a sistemática específica ainda precisa ser combinada com comprimento de linha, impedância, padrão de sinal, PCB e estrutura de todo o sistema para a validação de SI.
Equipamentos de alta velocidade geralmente contêm placa-mãe, tela, câmera, eixos e outros módulos de funções, com espaço de cablagem muito limitado. O CABLINE®-SS utiliza um espaçamento de 0,4mm, combinado com uma altura de aproximadamente 1,65±0,2mm e profundidade de conector de cerca de 3mm, e adota uma estrutura estreita. As informações oficiais mostram que o cabo pode passar por eixos pequenos. Portanto, o coaxial extremamente fino não é apenas para reduzir o diâmetro do cabo, mas para alcançar uma maior densidade de conexão em espaço mecânico limitado, ao mesmo tempo que atende às necessidades de transmissão de sinais de alta velocidade. Para engenheiros, a utilização de cabos coaxiais extremamente finos pode ajudar a otimizar a configuração interna e a disposição estrutural; para compradores, deve-se focar na capacidade do fornecedor de controlar a fabricação de fios extremamente finos, a terminação de conectores, a consistência da linha e as performances de sinais de alta velocidade. O CABLINE®-SS também suporta especificações de cabo micro-coaxial AWG36, AWG38, AWG40, AWG42, e suporta cabos discretos AWG34, AWG36, permitindo a escolha conforme a necessidade específica da aplicação.

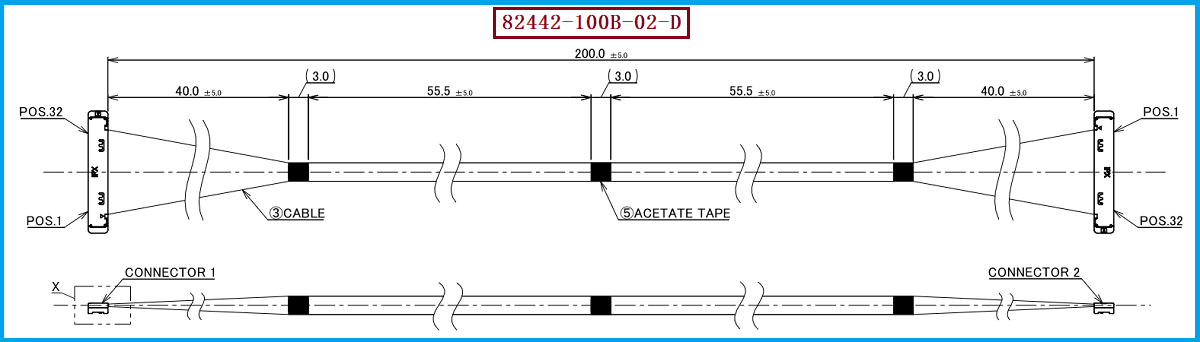

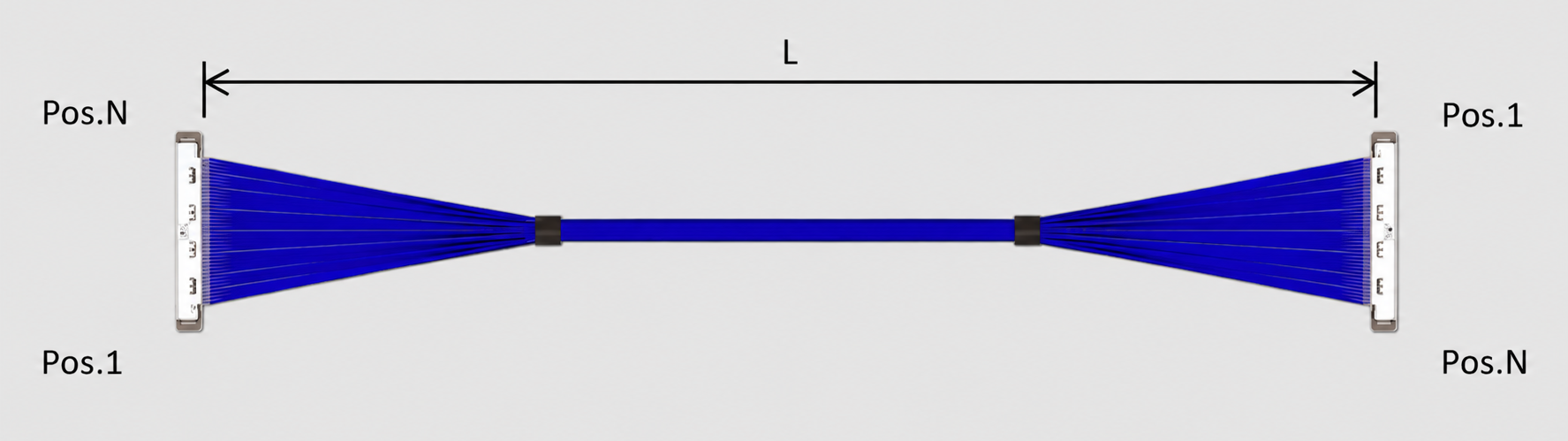

Para a substituição compatível do I-PEX 82442-100B-02-D, engenheiros e compradores não devem verificar apenas os parâmetros "32Pin, 200MM", mas também confirmar o conector 20373-R32T-06, o cabo micro-coaxial de 40AWG, a numeração de fios 1-N, o comprimento do cabo, a estrutura de terminação e os requisitos de sinais de alta velocidade. As informações do modelo oficial do I-PEX indicam que o CABLINE®-SS 32Pin tem o Plug Housing 20373-R32T-06, e que o conjunto de fios de amostra de 32Pin de 200mm, 1-N, é o modelo 82442-100B-02-D. Portanto, ao realizar a substituição nacional ou a introdução de um segundo fornecedor, deve-se primeiro realizar a verificação de compatibilidade mecânica e de desempenho elétrico de amostras, e então confirmar a consistência da produção em massa. Nossa empresa pode fornecer: linha de substituição compatível 82442-100B-02-D, que pode ser fabricada de forma compatível, ajustada de parâmetros e desenvolvida sob medida com base nas desenhos originais do cliente, nas amostras e nas exigências de aplicações reais.
