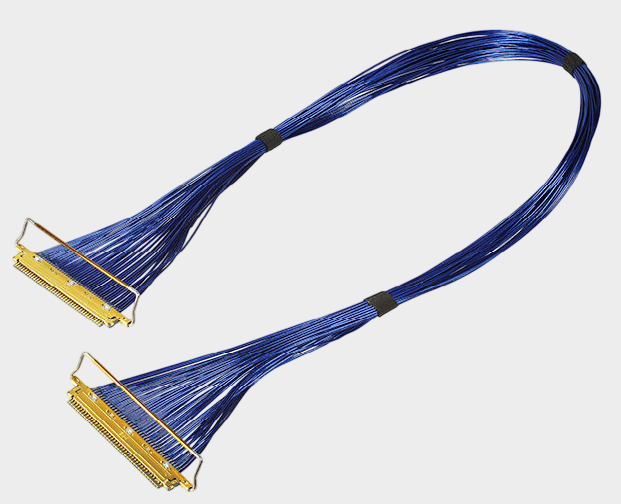

Ao desenvolver substituições de cabos coaxiais extremamente finos, não pode-se apenas confirmar a comprimento do cabo e o diâmetro do fio; primeiramente, é necessário verificar a série do conector, o número de pinos, o pitch e o modelo do conector de extremidade do cabo. Por exemplo, no modelo I-PEX 82969-100B-02-D, o produto pertence à série CABLINE®-SS 35Pin coaxial extremamente fino, usando a estrutura de pitch de contato de 0,4mm, e o conector de extremidade do cabo é o modelo 20373-R35T-06, correspondente ao alojamento de plugue de 35Pin; o conjunto de fio do plugue correspondente é o modelo 20380-R35T-06, que pode ser correspondente ao lado da placa 20374-R35E-31. Para os engenheiros, esses modelos estão diretamente relacionados ao tamanho do encaixe, à disposição dos terminais e ao espaço de montagem do conjunto inteiro; para os compradores, a confirmação precisa do número de material original pode evitar situações onde "a série do conector é a mesma, o número de pinos é o mesmo, mas não pode ser substituído diretamente".

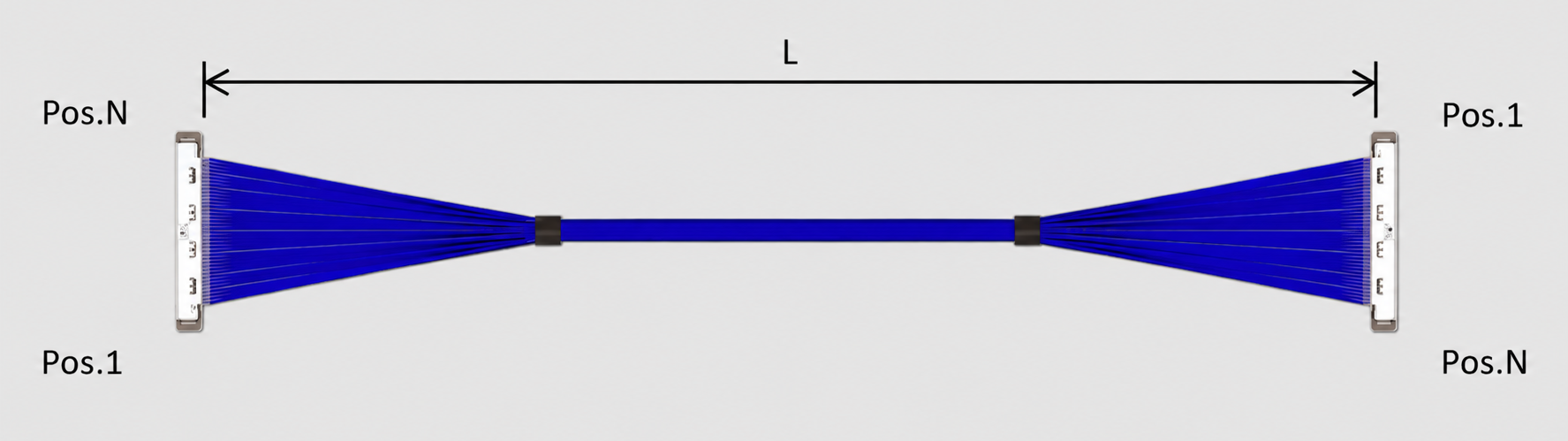

Conector confirmado, ainda é necessário verificar especificações do cabo. A documentação PDF do I-PEX 82969-100B-02-D indica que o cabo utiliza Cabo Micro-Coaxial, AWG#40, 50Ω, fio azul, comprimento nominal de 300mm, tolerância de comprimento ±5mm, Atribuição de Pin 1-N. Portanto, ao desenvolver um substituto compatível, o AWG não pode ser julgado apenas com base em "mesmo cabo de coaxial muito fino", mas deve confirmar especificações do condutor, diâmetro externo, impedância, comprimento, seqüência de fios e forma de montagem nos dois extremos. É especialmente importante notar que as condições de teste de alta velocidade de 16Gbps/Lane na página CABLINE®-SS são 40Pin, AWG#40, 45Ω, 100mm, GSSGSSG, o que é uma condição de teste específica e não deve ser diretamente equivalente aos parâmetros de 50Ω do cabo específico 82969-100B-02-D de 300mm; o desenvolvimento de substituição deve ser baseado em desenhos do cabo alvo e requisitos reais do sistema.

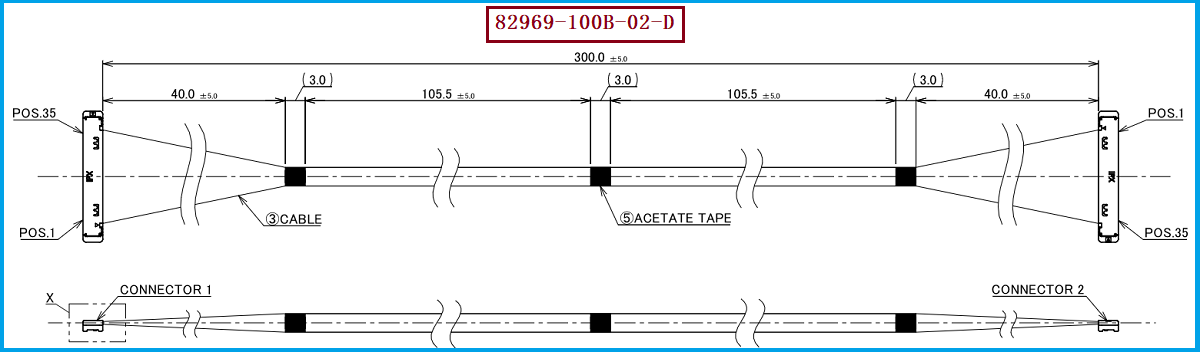

Para cabos coaxiais extremamente finos, a capacidade de "encaixe" do conector não significa que pode substituir de forma confiável; é necessário confirmar a estrutura mecânica total do cabo. O CABLINE®-SS adota a estrutura de ângulo reto vertical, a série tem uma altura de 1,65±0,2mm, a profundidade do conector é aproximadamente 3mm e suporta o padrão de 35Pin; o desenho específico 82969-100B-02-D define as dimensões dos extremos do cabo, as dimensões do meio do cabo, a fixação do extremo, bem como os processos de cola, fita adesiva e outros. O modelo PDF especifica o uso de cola UV para soldagem e fita de acetato preto para fixação. Portanto, os engenheiros devem confirmar, ao importar o cabo substituto, a altura do conector, a direção de saída do fio, a.length da fixação do extremo, a área de endurecimento da cola, a posição da fita e o estado real de rotação do cabo no eixo, no invólucro ou em espaços estreitos; os compradores também devem incluir essas estruturas e requisitos de processo na confirmação das especificações, e não devem perguntar apenas "Quantos custam 35Pin, AWG40, 300mm?".

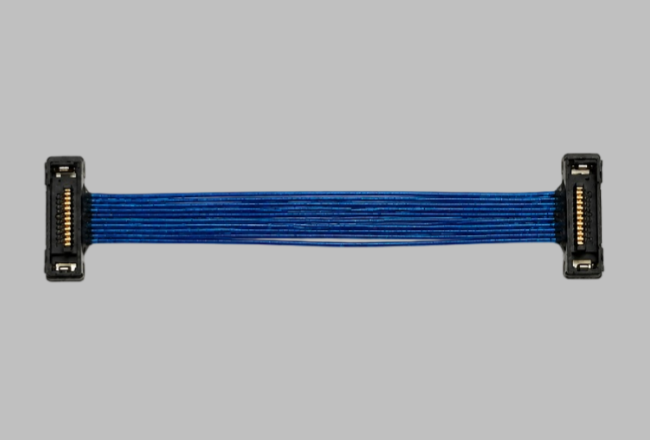

Para clientes que precisam de uma solução de substituição para 82969-100B-02-D, recomendamos confirmar seguindo a ordem "conector - número de pinos - AWG - impedância - comprimento - seqüência de fios - dimensão do terminal - processo de formação". As condições de correspondência principais para esse modelo podem ser resumidas como: 35Pin, conector de extremidade de fio 20373-R35T-06, Micro-Coaxial AWG#40, 300mm, 1-N, combinando o espaço de instalação e requisitos de sinal de alta velocidade do equipamento original para confirmar a impedância e a estrutura de blindagem. A série CABLINE®-SS também oferece especificações de 10, 14, 20, 30, 32, 35, 40, 50Pin, e modelos de cabos com diferentes comprimentos e seqüências de fios 1-N, 1-1. Portanto, em projetos práticos, se o modelo original estiver em descontinuação, o prazo de entrega for longo ou o custo de compra precisar ser otimizado, pode-se começar pelo desenvolvimento de compatibilidade com a mesma série de conectores e especificações de Pin iguais, em vez de simplesmente substituir por conectores de outras séries. Nossa empresa pode fornecer: soluções de substituição de cabos compatíveis com I-PEX 82969-100B-02-D, que podem ser desenvolvidas para correspondência de cabos coaxiais muito finos com base no modelo original fornecido pelo cliente, modelo de conector, AWG, comprimento, seqüência de fios e requisitos de estrutura, para fornecer soluções correspondentes para verificação de engenharia, amostragem de样品 e compra em massa.
