Herói invisível da transmissão de alta velocidade Thunderbolt: fio coaxial ultrafino

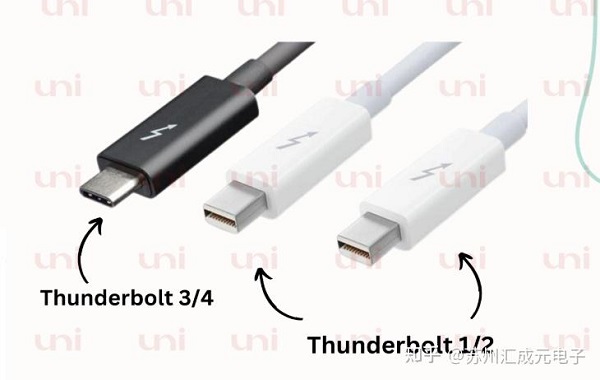

Em era de evolução contínua da tecnologia de interconexão de alta velocidade, a interface Thunderbolt (雷电) é elogiada por sua funcionalidade multitarefa de compatibilidade com dados, vídeo e fornecimento de energia, e considerada a "interface completa" entre dispositivos de alta performance. No entanto, para suportar taxas de dados de até 40 Gbps e mais, a verdadeira base técnica-chave não é a interface em si, mas o fio coaxial extremamente fino (Micro Coaxial Cable) utilizado internamente. Ele determina se o cabo Thunderbolt pode manter uma transmissão de sinais estável e de alta fidelidade em ambientes complexos.

---

Por que as interfaces de alta velocidade precisam migrar dos cabos tradicionais para os cabos coaxiais extremamente finos?

Com a evolução dos interfaces como USB, HDMI e outros para taxas de transferência mais altas, os cabos tradicionais de par绞 ou de linha em série têm dificuldade em satisfazer os requisitos de integridade de sinais em nível de dezenas de Gbps. Quando a taxa de transferência aumenta, distorções de impedância, interferência crosstalk, perdas de inserção e EMI podem causar distorções de sinais e falhas de comunicação. Os sinais de alta velocidade diferenciados do Thunderbolt 3/4/5 são extremamente sensíveis ao meio de transmissão, portanto, é necessário usar cabos coaxiais extremamente finos, com estrutura simétrica, proteção completa e impedância controlável, para garantir que a transmissão de alta velocidade tenha uma imagem de olho clara e um atraso estável.

---

Segunda parte: Vantagens estruturais e características de transmissão de cabos coaxiais ultrafinos

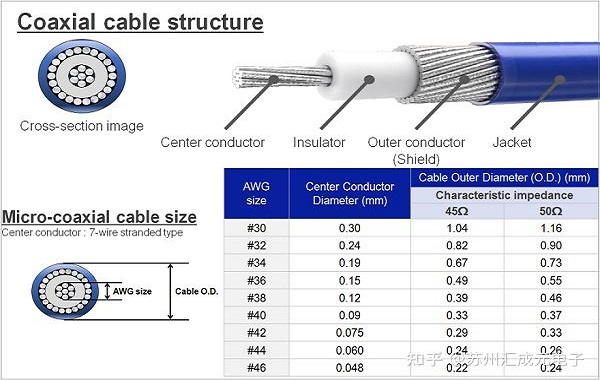

Muito fino coaxial pode ser compreendido como uma versão em miniatura de estruturas de rádiofrequência, composta por condutor central, camada isolante, blindagem metálica e revestimento em várias camadas. Suas principais vantagens incluem:

1. Alta capacidade de bloqueio: a camada múltipla de metal é eficaz em suprimir interferências externas e vazamentos de sinais.

Consistência de impedância: controle rigoroso da estrutura geométrica permite manter facilmente a impedância padrão de 50 Ω ou 100 Ω.

3. Baixa variação de atraso: a estrutura simétrica natural faz com que a skew do sinal diferencial seja mínima, garantindo a consistência temporal.

Pequeno e flexível: mesmo em estruturas compactas como notebooks e tablets, permite uma configuração de cabos flexível.

Uma linha de cabo de fio de relê geralmente contém dezenas de cabos coaxiais paralelos independentes, cada um suportando a transmissão estável de canais de dados de alta velocidade.

---

Terceiro, a necessidade de usar um fio coaxial extremamente fino para o Thunderbolt.

Atender exigências de integridade de sinais ultra-rápidos:

Thunderbolt de várias Gbps requer perda de inserção extremamente baixa, excelente controle de impedância e mínima interferência. A estrutura coaxial tem vantagens naturais nesses critérios.

2. Suporte para transmissão híbrida multifuncional:

A fiação elétrica suporta dados, vídeo e fornecimento de energia, várias sinais transmitem paralelamente em um espaço compacto, é necessário depender de uma blindagem coaxial independente para garantir que não interfiram entre si.

3. Seguir a tendência de dispositivos finos e leves:

A fine wire diameter and its flexibility make it the best choice for internal wiring in notebooks, tablets, and other devices.

4. Aplicações para o futuro de maior largura de banda:
Thunderbolt 5 já ultrapassou a frequência de sinais dos 10 GHz, apenas o Micro Coax consegue suportar os padrões de interconexão mais rápidos e de menor perda do futuro, como o USB4, a extensão PCIe e o VR.

---

O coaxial fino é a base fundamental da comunicação de alta velocidade estável do Thunderbolt 3/4/5. Desde a integridade do sinal, a capacidade de resistência a interferências, a flexibilidade mecânica até a expansibilidade futura, o Micro Coax oferece suporte incompatível para interfaces de alta velocidade. Com o aumento contínuo das taxas de dados e a estrutura de dispositivos cada vez mais compacta, esse tipo de cabo continuará a desempenhar um papel crucial em várias áreas de interconexão de alta performance.

Sou【Suzhou Huichengyuan Electronic Technology】，longamente focado no design e personalização de cabos de sinais de alta velocidade e cabos coaxiais extremamente finos, comprometido em fornecer soluções de interconexão de alta velocidade estáveis e confiáveis. Se você tiver necessidades relacionadas ou quiser saber mais, por favor, entre em contato com o gerente Zhang:18913228573（微信同号）。
