O verdadeiro assassino silencioso dos sinais de alta velocidade: não são os chips, mas os cabos

Hoje, com a generalização das interfaces de alta velocidade, os engenheiros enfrentam com cada vez mais frequência problemas como distorção de sinais, erros de código, e inestabilidade da conexão. Muitas pessoas suspeitam, de forma intuitiva, que o problema está no chip, no design da placa-mãe ou nas configurações do protocolo, mas a verdadeira raiz do falha nas ligações de alta velocidade geralmente está escondida nos menores detalhes - o cabo. Especialmente na era de sinais de alta frequência que frequentemente ultrapassam os 1 GHz, os cabos tradicionais já não conseguem cumprir a tarefa de transmissão com alta integridade.

---

Por que os cabos tradicionais se tornaram o calcanhar de Aquiles dos sistemas de alta velocidade?

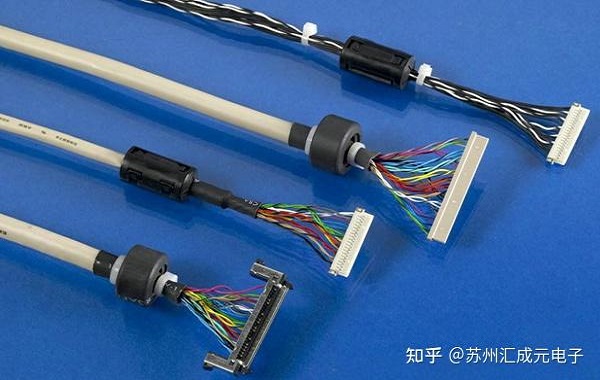

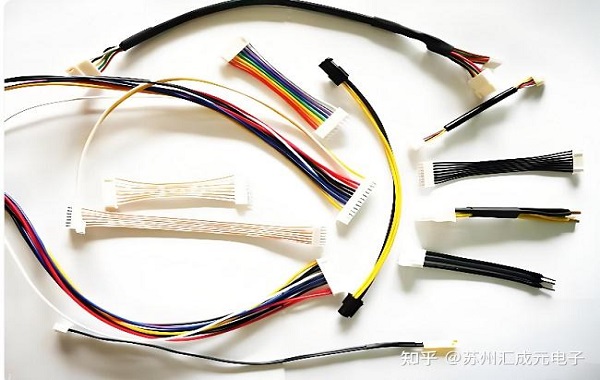

Tradição fios em tempos de baixa velocidade tinham requisitos muito simples, bastava que pudessem "ligar". Portanto, o diâmetro das fios era mais grossa, a estrutura era mais solta, a blindagem era rudimentar e a impedância não era controlável, tudo isso não afetava sinais de algumas dezenas de MHz. Mas quando o sistema foi atualizado para várias Gbps até mesmo mais altas, qualquer mutação de impedância, falta de blindagem ou má conexão poderia causar reflexões, intermodulação e colapso das imagens de olho. Um fio antigo que foi usado por muitos anos poderia se tornar a fraqueza fatal de todo o link de alta velocidade.

---

Por que o cabo coaxial ultrafino se tornou a melhor solução para sinais de alta velocidade?

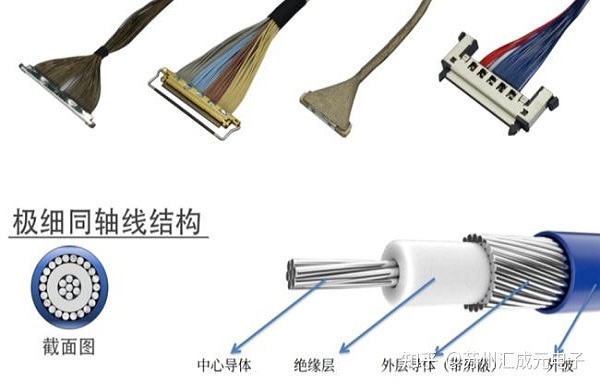

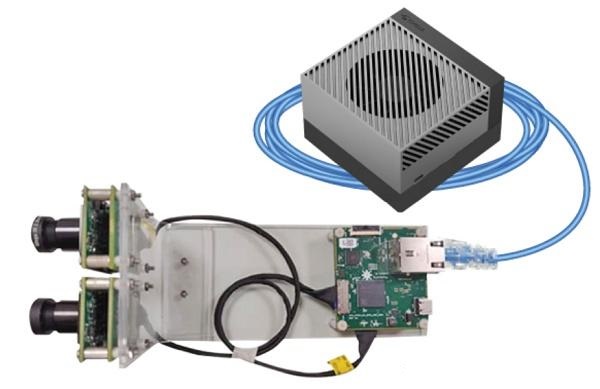

Para alcançar transmissão de alta largura de banda em espaços compactos, surgiu o micro coaxial (Micro Coax). Ele é composto por um condutor central, uma camada isolante, uma camada de blindagem metálica e uma camada de revestimento externo, e é capaz de fornecer uma impedância característica estável e excelente capacidade de resistência a interferências em diâmetros extremamente pequenos. Hoje, os módulos de câmera, placas-mãe de IA, sistemas de direção automática, dispositivos MIPI e USB4 quase sempre consideram o micro coaxial como padrão. Mas muitos dispositivos, ao serem atualizados, substituem apenas os módulos e não as linhas, enquanto o novo módulo é projetado no nível de GHz, as velhas linhas ainda são padrão MHz, resultando em uma significativa perda de sinais de alta velocidade durante a transmissão, o que leva a uma queda significativa no desempenho.

---

Terceiro, o problema real não é o chip, mas o elo mais fraco da liga mais fraca.

A alta velocidade da ligação é frequentemente mal diagnosticada como insuficiência de desempenho do chip ou defeito no design da placa-mãe, mas na prática, muitos problemas surgem da envelhecimento dos cabos, reflexos dos conectores, falta de continuidade de impedância ou má blindagem. Se o cabo mesmo limita a largura de banda, mesmo trocando pelo chip mais avançado, não adianta nada. Pior ainda, a configuração confusa do chão dos cabos antigos e da blindagem pode até mesmo causar interferências, piorando ainda mais a qualidade da ligação inteira. Portanto, ao investigar problemas de alta velocidade, o cabo geralmente é a parte que deve ser verificada em primeiro lugar.

---

Um sistema de alta velocidade, quanto mais se desenvolve para frequências mais altas, mais rigoroso são os requisitos de desempenho do cabo. Um cabo antigo pode ser suficiente para se tornar a maior barreira para a estabilidade da ligação de alta velocidade. Portanto, os engenheiros devem considerar a atualização do cabo como um ponto crucial ao realizar atualizações do sistema ou validação de novas plataformas, priorizando o uso de micro coax ou estruturas altamente blindadas, garantindo continuidade de impedância, eficácia de blindagem e especificações de conectores. No mundo dos sinais de alta velocidade, os detalhes determinam o sucesso ou o fracasso, e o cabo é a detalhe mais fácil de ignorar, mas aquele que mais precisa ser observado.
