DisplayPort 2.1 como alcançar uma transmissão estável e rápida? Fios coaxiais extremamente finos fornecem a resposta

Com a constante atualização do padrão DisplayPort (DP), a necessidade de largura de banda da interface de exibição de alta velocidade continua a aumentar, desde o DP1.1 até o DP2.1 atual, a taxa de transferência de um único canal já atingiu 20Gbps, e a largura de banda total ultrapassou 80Gbps. Ao mesmo tempo que a largura de banda aumenta, os desafios enfrentados pela linha de transmissão de sinais também se agravam. Os cabos tradicionais dificilmente conseguem equilibrar alta velocidade, baixa perda e resistência a interferências, e neste contexto, o cabo coaxial ultrafino (Micro Coaxial Cable) tem se tornado uma solução de transmissão de alta velocidade importante para notebooks,坞站、monitores de alta gama e dispositivos de visão industrial.

---

Um, desafios de transmissão de sinais de alta velocidade DisplayPort (DP)

A DP utiliza uma estrutura de transmissão diferencial, que depende de pares de linhas de sinal para transmissão de dados de alta frequência. Com a elevação da taxa de transferência para alguns GHz e frequências ainda mais altas, mesmo pequenas variações como comprimento das linhas, desvios de impedância, raio de curvatura do material condutor, podem causar uma grave degeneração do sinal, resultando em problemas como tela colorida, parpadeio, falha de treinamento. As FPC tradicionais ou os cabos绞线 em ambientes de alta frequência apresentam grandes perdas, dificultando a adaptação aos padrões de alta velocidade DP2.0/2.1 mais recentes, portanto, um meio de transmissão mais estável e preciso se torna uma necessidade inevitável.

---

Por que cabos coaxiais extremamente finos são mais adequados para transmissão de DP de alta velocidade?

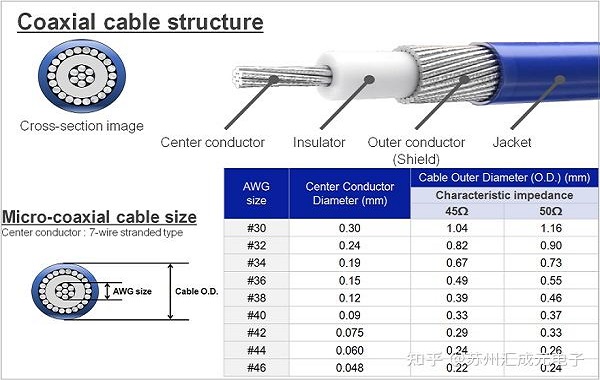

O cabo coaxial ultrafino é composto por condutor central, camada isolante, camada de blindagem independente e revestimento externo, sua vantagem principal está na camada de blindagem separada em cada canal, com interferência cruzada extremamente baixa e integridade de sinal significativamente superior a outras estruturas de cabos. O diâmetro do cabo geralmente está entre 0,3mm e 0,5mm, facilitando a passagem em estruturas compactas como notebooks, tablets, além de permitir um controle rigoroso da impedância diferencial (geralmente 100Ω ±10%), muito adequado aos requisitos de consistência dos sinais diferenciais DP. Essa estrutura permite manter um olho limpo na transmissão de alta velocidade, menor perda e maior resistência a interferências.

---

Terceiro, a capacidade de suporte da linha coaxial ultrafina para DisplayPort 2.1.

DP2.1的速度高达80Gbps，对线束提出了更高的要求。优质的micro coax已经能够稳定支持DP2.0/2.1，关键在于材料与工艺的提升，包括：

Materiais condutores otimizados: escolha cobre revestido com prata ou cobre de alta pureza para reduzir as perdas em frequências altas.

Material de meio de comunicação atualizado: materiais de baixa dieletricidade como FEP, PTFE podem reduzir a atraso e perda de frequência.

3. Reforçamento da estrutura de screenagem: a screenagem de duas camadas (fita de alumínio + tecido) pode alcançar uma supressão de aproximadamente 90dB.

Controle de precisão de fabricação: consistência rigorosa do diâmetro da linha e da impedância garante estabilidade da imagem de olho em altas velocidades.

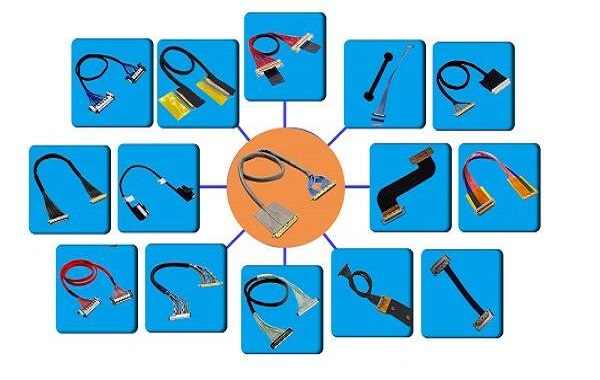

Atualmente, monitores de alta gama, adaptadores de expansão Thunderbolt, módulos de câmera AI industrial e outros produtos já adotaram amplamente a solução micro coaxial para atender aos requisitos de velocidade e estabilidade do DP2.1.

---

Com o aumento contínuo da resolução de display e da taxa de atualização, a tendência de alta velocidade do DisplayPort torna-se cada vez mais clara. O feixe coaxial extremamente fino, graças a suas vantagens de baixa perda, baixa interferência cruzada, alta blindagem e estrutura flexível, já se tornou a solução mais promissora para transmissões de alta velocidade DP2.0/2.1. Em comparação com FPC e fios绞线，o micro coax possui uma integridade de sinal e confiabilidade mais destacadas em condições de alta frequência, continuará a desempenhar um papel importante em sistemas de display de alta performance, dispositivos finos e leves e sistemas de imagem AI.
