Como escolher uma interface de transmissão de imagem de alta velocidade: comparação completa entre HDMI, USB e micro coax

Em designs de transmissão de imagens de alta velocidade, os engenheiros frequentemente precisam escolher entre HDMI, USB e cabos coaxiais extremamente finos (micro coax). Embora todos possam transmitir sinais de imagem, existem diferenças essenciais em termos de posicionamento, estrutura, capacidade de largura de banda e cenários de aplicação. Para que o sistema funcione de forma estável e confiável, preenchendo a largura de banda ao máximo, não é só questão de "se pode transmitir", mas também de "se é adequado para o seu design".

---

Um, os locais de três métodos de transmissão são completamente diferentes.

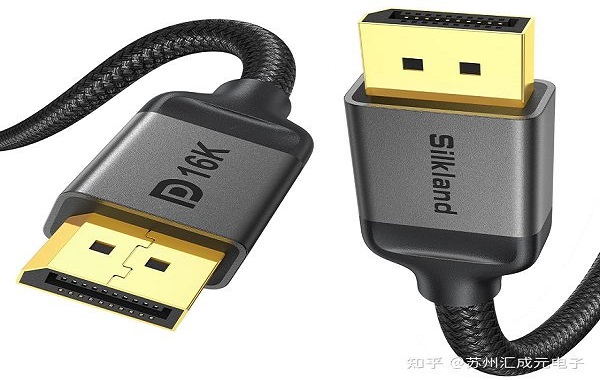

O HDMI é o padrão de interface mais comum para dispositivos de exibição tradicionais, voltado para TVs, projetores, monitores e outros dispositivos, caracterizado por sua maturidade e alta compatibilidade, sendo a solução mais comum para exibição de periféricos.

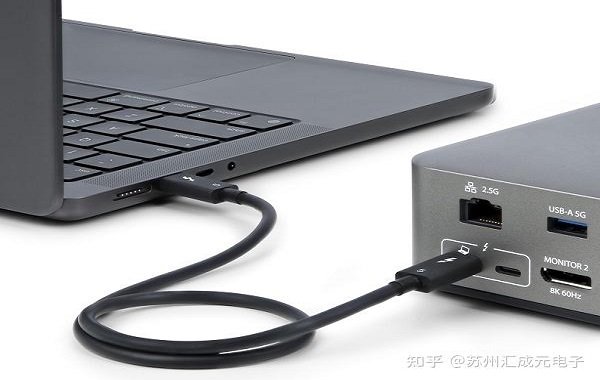

2、O USB (especialmente o USB 3.x, USB4, Thunderbolt) é uma plataforma de transmissão universal de alta velocidade, capaz de transmitir simultaneamente vídeo, dados, energia e sinais de controle, sendo a interface de conexão central para dispositivos de computação modernos.

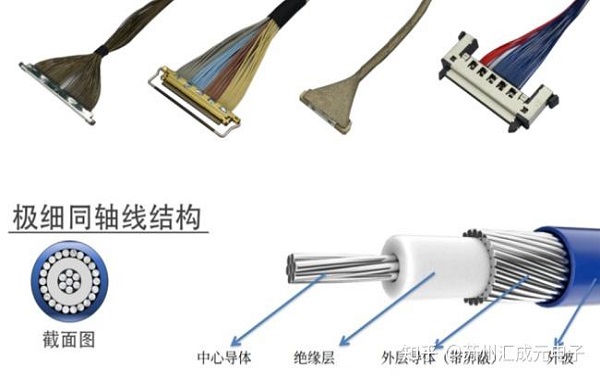

3、O coaxial micro é um meio de transmissão física, não um interface padrão. Ele depende de controle preciso de impedância, excelente resistência a interferências e estrutura flexível, apropriado para conexões internas de sinais diferenciais de alta velocidade em módulos de câmera, cabos eDP, dispositivos VR/AR, etc., sendo uma importante solução para interconexões de alta velocidade de nível profissional.

---

A vantagem do micro coaxial muitas vezes é subestimada em termos de largura de banda e integridade do sinal.

Do ponto de vista dos padrões de protocolo:

• O bitrate do HDMI 2.1 pode alcançar 48Gbps, permitindo imagens em 8K alta taxa de quadros.

• USB4 / Thunderbolt alcançam 40Gbps, suportando ao mesmo tempo a transmissão combinada de vídeo e dados.

Mas a capacidade de largura de banda do micro coax também é poderosa. Como um meio de transmissão de alta velocidade, ele pode suportar sinais diferenciais de alta velocidade como MIPI, eDP, PCIe, USB4 e outros. Com a estrutura de blindagem coaxial e a consistência de impedância estável, ele possui menor perda, menor interferência e maior integridade do sinal em transmissões de curto alcance, sendo a escolha preferida para a interconexão interna de muitos dispositivos de alta gama.

---

Terceiro, a diferença entre distância, resistência a interferências e aplicações práticas.

HDMI e USB são mais apropriados para transmissões de médias e longas distâncias, geralmente 1 a 3 metros são mais estáveis. Acima dessa distância, geralmente é necessário usar cabos ativos ou repetidores para fortalecer.

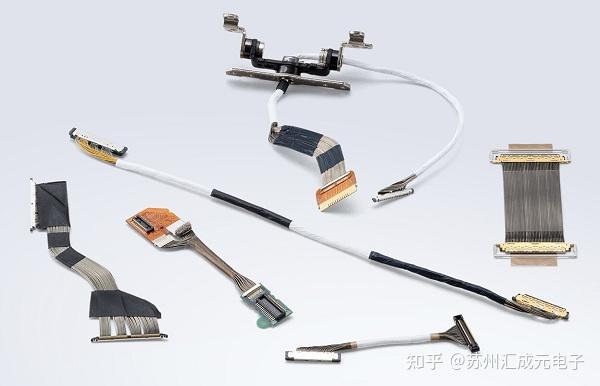

micro coax é direcionado para conexões de curto alcance e alta velocidade (geralmente dentro de alguns centímetros). Em linkagens de imagem de alta velocidade, caminhos mais curtos significam menor perda e interferência, portanto, o micro coax é extremamente vantajoso em conexões internas de câmeras, módulos de exibição, VR/AR. Ele é superior em supressão de EMI, capacidade de curvatura e adaptação ao espaço em comparação com os cabos tradicionais, adequado para designs de sistemas compactos, de alta velocidade e baixa latência.

---

A transmissão de imagens de alta velocidade não possui uma solução genérica, apenas a escolha mais adequada para as necessidades de diferentes sistemas.
HDMI e USB são mais adequados para conexões externas e expansões universais; o micro coax é apropriado para aplicações internas de transmissão de alta velocidade, com restrições de espaço e alta exigência de integridade do sinal. Se o objetivo é alta resolução, baixa latência, baixa taxa de erro e distância de transmissão curta, o desempenho do micro coax geralmente é superior ao dos cabos de interface padrão. A chave para a otimização da engenharia não é o nome da interface, mas a compreensão profunda dos sinais, da estrutura e dos detalhes do sistema.
