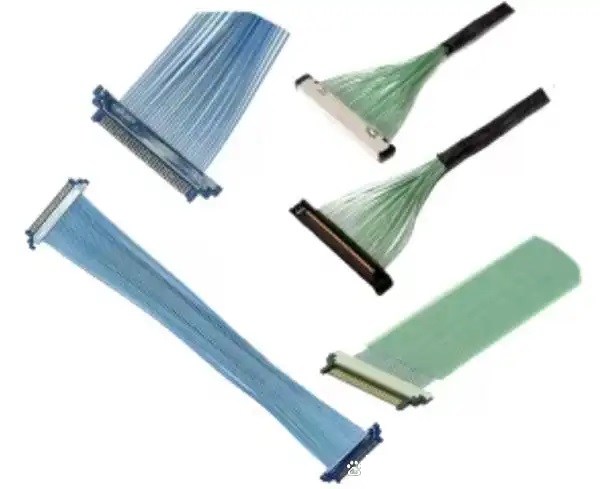

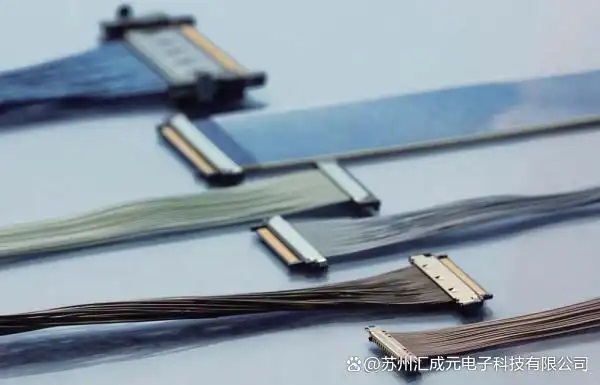

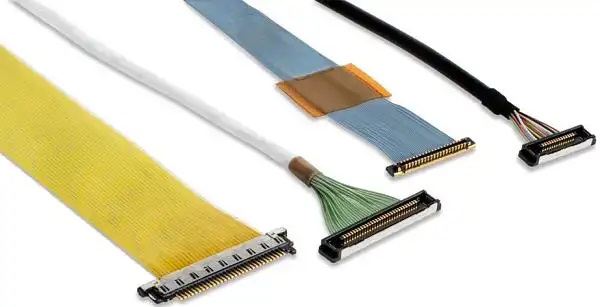

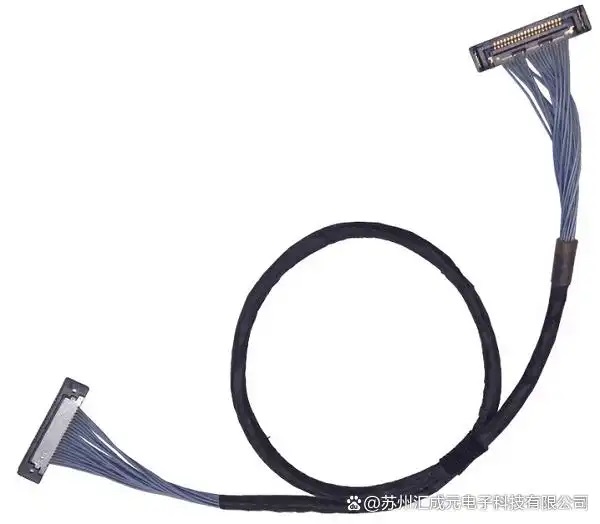

No campo da transmissão de sinais de alta frequência moderna, os cabos coaxiais extremamente finos (micro coaxial cable) se destacam por sua excelente integridade de sinal e vantagem de miniaturização, sendo amplamente utilizados em smartphones, laptops, sistemas veiculares e equipamentos de imagem médica e outros. À medida que a frequência de transmissão aumenta, as perdas de alta frequência se tornam um problema que os engenheiros devem focar na hora do design.
Um, principal fonte de perdas em fibras coaxiais extremamente finas de alta frequência
Na transmissão de alta frequência, a perda de sinal é principalmente influenciada pelos seguintes fatores:
• Perdas dielétricas (Dielectric Loss): a constante dielétrica do material isolante do cabo e o valor tangente do ângulo de perda determinam o tamanho das perdas dielétricas, quanto maior a frequência, mais pronunciadas as perdas.
• Perdas do condutor (Conductor Loss): As ondas de sinal de alta frequência tendem a conduzir-se na superfície do condutor, e a rugosidade da superfície e o material têm um impacto direto nas perdas.
Conectores de impedância de contacto: a qualidade da conexão do conector influencia a match de impedância da totalidade da linha, se houver descontinuidade de impedância, ocasionará aumento da perda de reflexão e redução da integridade do sinal.
Chave de controle da perda de frequência alta: conector de alta qualidade

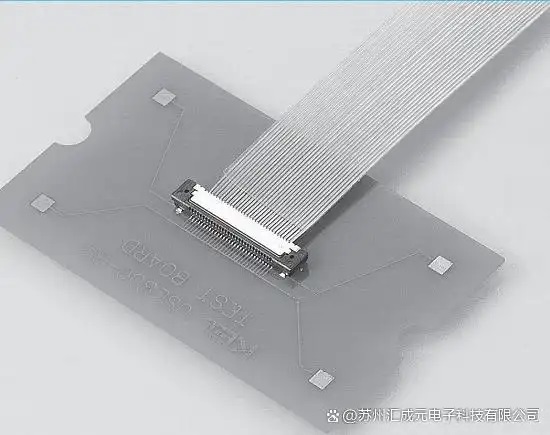

Além da escolha do cabo em si, o desempenho do conector é crucial para as características de alta frequência de um conjunto coaxial extremamente fino. Tomando como exemplo o KEL USLS20-30:
Design ultra小型high密度：espacamento apenas 0.4mm，pode se adaptar ao cabo coaxial com diâmetro externo de 0.3mm，aplicável a laptops, imagens médicas e dispositivos portáteis e outros cenários que exigem alta integridade de sinais de alta frequência.
• Controle excelente de impedância: reduz efetivamente a reflexão de sinais, garantindo a transmissão estável de sinais de alta frequência.
• Excelente confiabilidade: mais de 30 ciclos de inserção/remoção, com boa confiabilidade de contato e resistência à vibração.
Terceiro, situação atual dos substitutos de mercado
Atualmente, o mercado já possui substitutos nacionais para USLS20-30, com algumas marcas nacionais lançando modelos compatíveis, mais competitivos em preço, apropriados para projetos sensíveis ao custo. Após um desenvolvimento a longo prazo, esses substitutos já se aproximaram ou podem ser comparáveis aos produtos originais em termos de características de alta frequência, confiabilidade e estabilidade a longo prazo.
Quatro, recomendações para aplicações de alta frequência de cabos coaxiais ultrafinos
• Preferir materiais de média de baixa perda, como camada isolante de FEP ou ePTFE.
• Conectores de alta performance e boa consistência de impedância, como a série KEL USLS20-30, são utilizados.
• Controlar a tecnologia de soldagem, garantir que a resistência de contato seja inferior a 50mΩ e que a desvia-ção de impedância seja controlada dentro de ±10%.
• Cabo de conexão bem blindado para EMI, reduzindo interferências de alta frequência.
Na transmissão de sinais de alta frequência, o controle da perda de uma fiação coaxial ultrafina é crucial, e um conector de alta qualidade é o núcleo da garantia da estabilidade do sinal. Com excelente match de impedância e confiabilidade, o KEL USLS20-30 se torna o par ideal para fiação coaxial ultrafina.
