Com o aumento contínuo das necessidades de transmissão de sinais de alta velocidade e miniaturização em dispositivos como eletrônicos de consumo, imagens médicas, drones e câmeras de veículos, os cabos coaxiais ultrafinos (micro coaxial cable) se destacam por sua excelente integridade de sinal e flexibilidade, tornando-se a escolha preferida nas soluções de conexão. No entanto, durante o processo de compra, engenheiros e compradores frequentemente caem em armadilhas. Este artigo exemplifica com o modelo popular Hirose DF80D-30P-0.5SD e compartilha experiências de evitação de armadilhas na seleção.

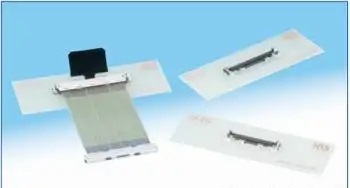

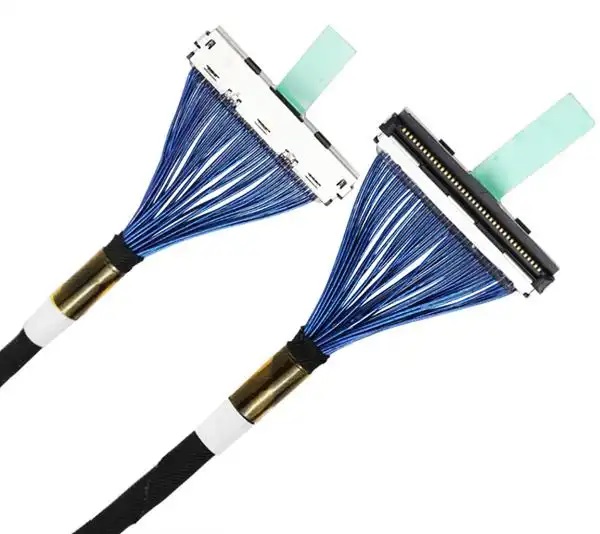

Um, Hirose DF80D-30P-0.5SD Conector Introdução
1. Tipo
Este conector pertence à série Plug (conector) DF80, de 30 pinos, com espaçamento de 0,5 mm, suporta conexões de placa a placa ou placa a coaxial, e utiliza o método de acoplamento vertical (vertical mating).
2. Desenho estrutural
Design de pinso solitário, altura de apenas cerca de 1,72 mm, tornando o dispositivo mais fino e compacto; equipado com um fecho de mão única e uma sensação clara de "clique" de bloqueio, garantindo que a operação de inserção seja simples e estável.
3. Desempenho do sinal
Suporta taxas de transmissão de dados de até 2.7 Gbps e 5.4 Gbps (compatível com o padrão eDP 1.3 HBR2), apresentando excelente integridade de sinal.
4. Suporte para cabos e conectores
Desenvolvido especialmente para thin-wire micro coaxial cable (como 40–46 AWG ultrafino coaxial), cada pino tem uma capacidade de corrente de aproximadamente 0,1–0,2 A; a linha central deve ser soldada antes de encaixar o conjunto do invólucro (necessita de invólucro DF80-30P-SHL adicional).
5. Material e confiabilidade
Utiliza plástico LCP autoextinguível (UL94V-0), contato de ouro com revestimento de ouro, e caixa de aço inoxidável com revestimento de chumbo, com faixa de adaptação ambiental de -35 ℃ ~ +85 ℃.

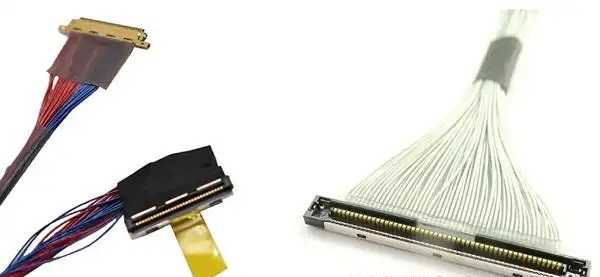

Dois, pontos comuns de atenção na compra de cabos coaxiais finos
Interface compatibility not confirmed
Micro coaxial cable specifications are diverse, it is necessary to confirm the wire diameter, number of cores, shielding layer, and terminal connector to match DF80D-30P-0.5SD accurately.
2. O desempenho da transmissão é ignorado
Partes de cabos baratos não conseguem atender a transmissão de dados de alta velocidade, recomenda-se a seleção de produtos que passaram pelos testes de EMI e TDR.
Experiência de processamento do fornecedor insuficiente
Processo de fabricação de feixes coaxiais extremamente finos é complexo, e a soldagem, a conexão por compressão, o tratamento de isolamento e a manufatura do revestimento de tecido têm grande impacto na qualidade. Escolher um fornecedor errado pode levar a um alto índice de devoluções e a atrasos na entrega.
4. A precisão de processamento do cabo é insuficiente
Contém várias camadas de isolamento e revestimento de blindagem, se a desativação, a soldagem e a pressão não forem precisas, é fácil ocorrer curto-circuito, soldagem fraca e mau impedance, afetando a qualidade do sinal e a confiabilidade do conjunto.
5. Faltando inspeção completa e testes críticos
Alguns fornecedores, para reduzir custos, omitem testes de impedância TDR, testes de flexibilidade e testes de efeito de blindagem EMI, o que resulta em problemas no campo de aplicação, como perda de pacotes de sinais, desgaste de interfaces e baixa resistência a interferências. Ao escolher o fornecedor, é necessário confirmar que ele possui inspeção completa de fábrica e relatórios de teste completos.
A seleção e compra de cabos coaxiais extremamente finos requer expertise específica, recomenda-se optar por fábricas de processamento de cabos com experiência e produtos testados. Especialmente conectores de alta exigência como o Hirose DF80D-30P-0.5SD, que exigem uma qualidade de montagem de cabos muito alta, a escolha de fornecedores apropriados pode significativamente reduzir os riscos e aumentar a confiabilidade do sistema completo.
A long time focused on the design and customization of high-speed signal cables and extremely thin coaxial cables, committed to providing stable and reliable high-speed interconnection solutions. If you have related needs or want to learn more, please contact: Zhang Manager
18913228573（微信同号）。
