No campo de eletrônicos de transmissão de sinais de alta frequência e alta velocidade cada vez mais generalizados, o cabo coaxial micro (micro coaxial cable) se tornou a solução de conexão preferida para dispositivos de alta precisão como módulos de câmera, sistemas de imagem veicular, módulos de exibição de notebook, etc. No entanto, os engenheiros enfrentam frequentemente o problema de rachaduras na camada de blindagem do cabo, o que não só afeta a estabilidade do sinal, mas também reduz a confiabilidade do produto. Este artigo analisa, com base no conector I-PEX 20634-140T-02, as principais razões para as rachaduras na camada de blindagem do cabo coaxial micro durante o uso e fornece sugestões de proteção eficazes.
O que é o I-PEX 20634-140T-02?

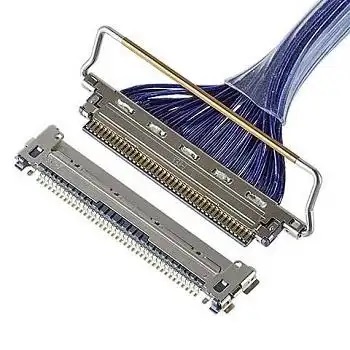

I-PEX 20634-140T-02 é um conector de alta densidade com espaçamento de 0,4 mm e 40 pinos, que suporta transmissão de sinais de diferença de alta velocidade. O conector é amplamente utilizado em notebooks de alta performance, dispositivos AR/VR e câmeras industriais, entre outros. Ao ser usado com cabos micro coaxiais de AWG40/42/44, permite a instalação de alta densidade e transmissão de sinais estáveis de alta velocidade, sendo uma solução de micro coaxial comum no mercado.
Causas comuns de fissuras na camada de blindagem
• alongamento ou dobra excessiva causam fadiga metálica
Camada de screening de linha coaxial extremamente fina (como tecido de cobre coberto com chumbo) é mais fina, e se for dobrada repetidamente ou sofrer uma força excessiva durante a instalação ou uso, as fios metálicos podem quebrar, resultando em rachaduras.
Conexão soldada de má qualidade
Na soldagem no terminal I-PEX 20634-140T-02, se o controle de temperatura não for preciso ou a força de pressão for excessiva, pode causar arranhões ou microfissuras na camada de vedação, sinalizando riscos de fissuras.
Materiais não correspondem
Não todos os cabos micro coax são adequados para conectores de alta velocidade. Se o material do revestimento de screening for frágil ou tiver capacidade de resistência à fadiga insuficiente, é fácil que se rompa durante vibrações ou variação de temperatura.
· Lesão por pressão externa ou espaço de montagem insuficiente
Se não for deixado espaço suficiente no design do cabo, o material de cabo pode ser esmagado ou apertado, o que acelera o envelhecimento da camada de blindagem e pode até mesmo quebrar diretamente.
Três, medidas de proteção contra a fissuração da camada de vedação
• Escolha fios micro coaxiais altamente flexíveis e resistentes a dobras
• Otimizar a técnica de soldagem de conectores, evitar o aquecimento concentrado e a pressão desigual
• Reservar espaço suficiente para a movimentação dos cabos na estrutura de design
• Adicionar estrutura de amortecimento ou tubulação protetora, reduzir o impacto das forças mecânicas externas na camada de blindagem
cabo micro coaxial é cada vez mais importante em equipamentos eletrônicos de alta precisão, a escolha do conector compatível e o tratamento de processamento também são cada vez mais críticos. A rachadura na camada de vedação, apesar de ser um "pequeno problema", pode levar a distorções de sinal e falhas de produto "graves". Espero que a análise e as sugestões deste artigo possam oferecer referência e orientação para você no desenvolvimento da série de produtos I-PEX 20634.
