Com a busca constante por dispositivos eletrônicos mais finos e com maior velocidade de transmissão de dados, o micro coaxial cable (cabo coaxial micro) tornou-se uma solução essencial para transmissão de sinais de alta velocidade em notebooks de alta gama, câmeras de alta definição, drones e equipamentos médicos. No entanto, durante a montagem e uso prático, muitos engenheiros se deparam com problemas de transmissão de sinais instáveis, interferências aprimoradas e até mesmo anomalias no sistema. Este artigo analisará sistematicamente cinco causas comuns que levam a essas ocorrências, destacando as vantagens técnicas do conector de desempenho superior da indústria - I-PEX 20847-040T-01.
Um, os cinco principais motivos para a instabilidade da transmissão de cabos coaxiais ultrafinos:
Conector com mau contato
O cabo micro coaxial requer uma qualidade de contato com o conector extremamente alta. Se houver problemas de contato devido a uma camada de revestimento não uniforme, desvio do PIN, etc., é fácil ocorrer perda de sinal e interferência, especialmente quando há transmissão de sinais de alta frequência e alta velocidade, onde o impacto é ainda mais significativo.
Recomendação:
O I-PEX 20847-040T-01 utiliza pinos PIN de alta precisão e uma estrutura de inserção e remocão estável, garantindo a confiabilidade do contato e atendendo às necessidades de transmissão de alta frequência e alta velocidade.
2. O raio de curvatura do cabo é太小
apesar de o cabo micro coaxial ter boa flexibilidade, se o raio de curvatura for muito pequeno durante a instalação, é fácil danificar a estrutura interna do núcleo, causando não-conformidade de impedância e perda de sinal.
Sugestão:
Instale com rigor o raio de curvatura ≥ 5 mm, evitando que o cabo seja esmagado ou torcido.
3. Desempenho inadequado
Em ambientes eletromagnéticos complexos, o design inadequado da camada de vedação ou a má tratamento de接地 pode levar a interferências nas sinais, aumento da taxa de erros e distorção das formas de onda.
Solução:
Escolha um micro coaxial cable com excelente efeito de vedação e use-o com o conector I-PEX 20847-040T-01. Seu design otimizado de接地 e vedação completa pode melhorar significativamente o desempenho EMC.
4. Processo de instalação não normatizado
Soldaduras frágeis, desgaste de pressão e outros problemas de processo diretamente afetam a estabilidade do sistema de cabos. A soldagem e montagem de micro cabos coaxiais exigem requisitos muito altos em termos de ambiente, controle de temperatura e normas operacionais.
Sugestão:
Deve ser fabricado e montado por fabricantes profissionais com capacidade de soldagem microfina e montagem precisa, garantindo a confiabilidade de cada ponto de conexão.
5. Erro de seleção e compatibilidade
Conectores e cabos que não se encaixam corretamente podem causar descompatibilidade nas dimensões do conector ou continuidade de impedância, resultando em anomalias na transmissão.
Recomendações de combinação:
I-PEX 20847-040T-01 projetado especificamente para cabos micro coaxiais de diâmetro externo 0,3 mm, suporta布置 alta densidade de 40 Pin, e pode atender ao transmissão de sinais de alta resolução 4K/8K de alta velocidade.
II-PEX 20847-040T-01 conector vantagens análise
1. Informações básicas

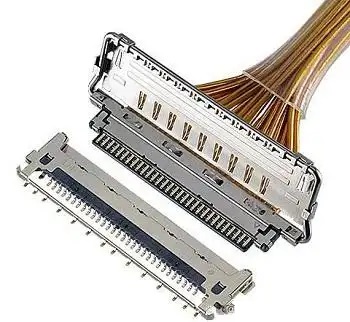

I-PEX 20847-040T-01 pertence à série CABLINE® -VS II, composto por componentes de invólucro de plugue (plug housing), utilizando uma estrutura de alta densidade de 40 Pin.
Contact end gold plated 0.03 μm nickel underlayer, ensuring low contact resistance and excellent wear resistance.
2. Desempenho de estrutura e montagem
Designa horizontal insertion com espaçamento de 0,5 mm, altura total de aproximadamente 1,2 mm, perfeito para dispositivos finos e leves.
Ponte, carcaça e tolerâncias de dimensão de localização controladas dentro de ±0,3 mm, adequados para montagem automática de alta precisão.
3. Performance de sinal e bloqueio
Adota a estrutura exclusiva de vedação ZenShield® da I-PEX e está equipada com mecanismo de travamento mecânico, aprimorando a proteção contra EMI e a estabilidade da conexão.
A taxa de transferência de um único canal suporta protocolos de alta velocidade como PCIe 5.0, USB4 Gen4 e Thunderbolt 5 (até 32 Gbps/lane ou mais).
4. Cabos de match e cenários de aplicação

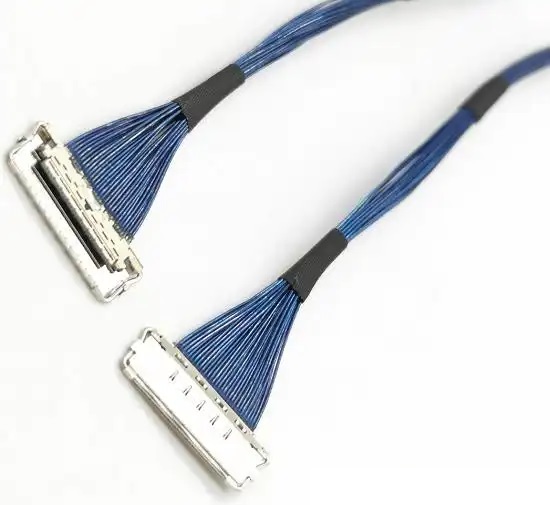

Compatível com fios coaxiais ultrafinos de 40 AWG, pode ser amplamente aplicado em campos de aplicações de alta frequência finos, como eDP, LVDS, módulos de câmera, coleta de sinais de alta velocidade, notebooks, drones e dispositivos VR/AR.
A transmissão de cabos coaxiais extremamente finos é frequentemente instável, geralmente originada por múltiplos fatores como mau contato, erros de dobra ou defeitos de blindagem. Através da escolha de conectores I-PEX 20847-040T-01 com desempenho estável, combinados com cabos de alta qualidade e processo de montagem padronizado, é realmente possível garantir a estabilidade e confiabilidade da transmissão de sinais de alta velocidade.
