Com a evolução contínua dos eletrônicos em direção a transmissões de alta velocidade e designs miniaturizados, a estabilidade das sinais e a capacidade de resistência a interferências se tornaram fatores cruciais para o desempenho dos dispositivos. Em aplicações como módulos de exibição de alta resolução, câmeras, terminais 5G e sistemas eletrônicos automotivos, o micro coaxial cable (fio coaxial fino) está gradualmente substituindo os cabos tradicionais, tornando-se a escolha preferida dos engenheiros. Então, como o micro coaxial cable se comporta no controle de interferência de sinais? Em que pontos chave deve-se focar ao fazer a seleção?
O que é interferência de sinal?
O que se entende por interferência de sinal é o impacto ou a destruição causados por ondas eletromagnéticas externas ou fontes de sinais adjacentes no processo de transmissão de dados. Em sistemas eletrônicos complexos, os tipos de interferência mais comuns incluem:
• EMI (interferência eletromagnética): radiação eletromagnética proveniente de outros dispositivos eletrônicos ou componentes de alta frequência, que pode destruir a integridade do sinal.
RFI (interferência de radiofrequência): proveniente de sinais sem fio, WiFi, Bluetooth e outros dispositivos de radiofrequência de alta frequência.
• Interferência (Crosstalk): Coupling electromagnético entre linhas de sinais adjacentes causando sobreposição de sinais.
Após a interferência, pode ocorrer distorção de imagem e interferência de ruído, no pior dos casos, pode levar ao travamento do sistema ou perda de sinal, especialmente em dispositivos de alta velocidade e alta precisão, onde o problema é mais pronunciado.
O que é um cabo coaxial microscópico (Micro Coaxial Cable)?
Um cabo coaxial ultrafino é uma linha de transmissão de sinais de alta performance semelhante ao cabo coaxial tradicional, mas com尺寸 menor e maior flexibilidade.

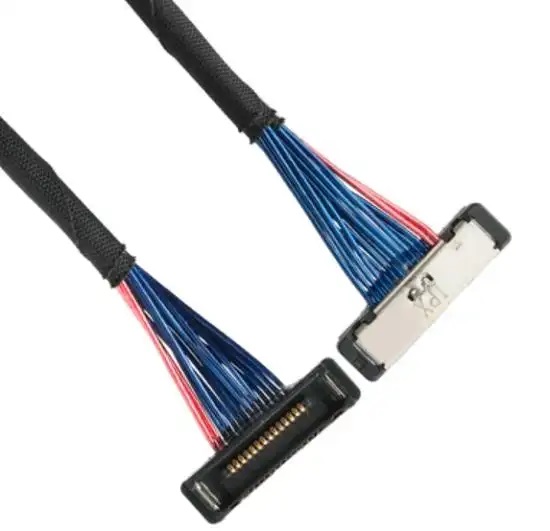

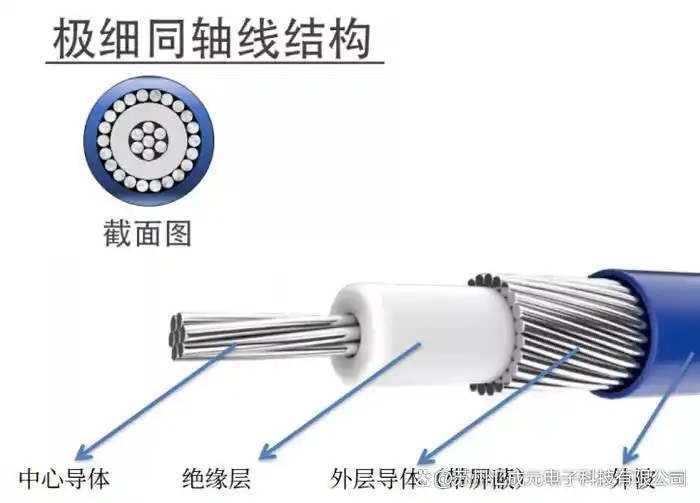

Ela é composta por uma estrutura de várias camadas que inclui um condutor central, uma camada isolante, uma camada de screening metálica tecida e uma capa protetora externa, eficaz em bloquear interferências electromagnéticas e de rádiofrequência externas, garantindo a transmissão de sinais rápida e estável.
Comparado com os cabos coaxiais tradicionais, as vantagens do Micro Coaxial Cable incluem:
① Suporta taxas de transmissão de dados mais altas
Possui excelente capacidade de resistência a interferências
Diâmetro mais pequeno, adequado para cablagem precisa em espaços estreitos
Flexibilidade excelente, atende a necessidades de traçado complexo e aplicação dinâmica
Como a linha coaxial ultrafina pode resistir a interferências de sinal?
Muito fino coaxial, através de多层保护与结构优化，构建起强大的信号“防护墙”，确保数据传输纯净可靠。主要措施包括：
• 360° revestimento de tecido metálico: rede metálica de alta densidade para vedação de ondas electromagnéticas externas, reduzindo significativamente o impacto do EMI.
Designo estrutural coaxial: o condutor central e a camada de vedação são simétricos ao redor, reduzindo o efeito de interferência entre sinais.
Alto material de isolamento de alta qualidade: adota material com baixa constante dielétrica, reduzindo a attenuação do sinal e melhorando a capacidade de proteção contra RFI.
Controle de impedância preciso: manter a compatibilidade de impedância do sistema, evitar reflexão de sinais e distorção de onda.
Devido a essas vantagens de design, o micro cabo coaxial é amplamente utilizado em aplicações que exigem altíssima resistência a interferências, como sinais de vídeo de alta definição, conexões de módulos de câmera, módulos de rádiofrequência 5G e displays de alta resolução.

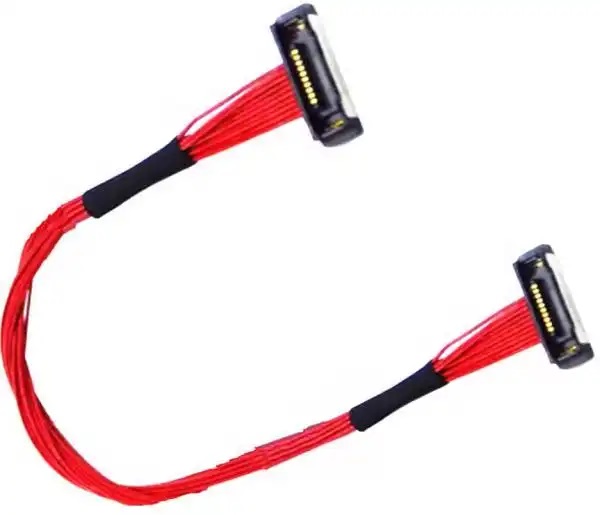

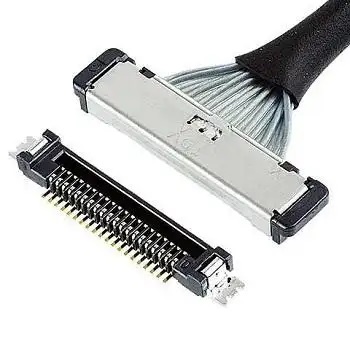

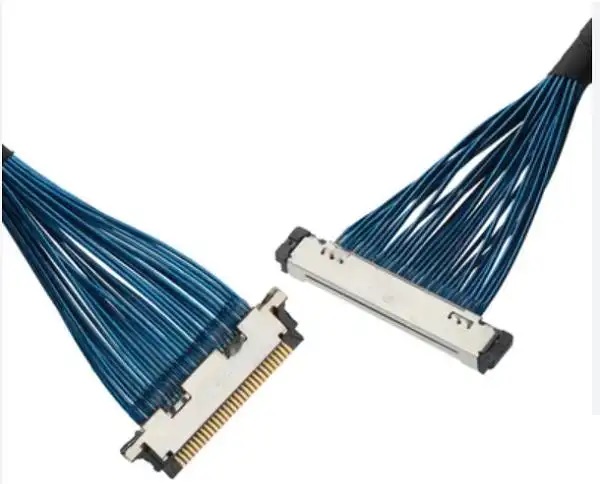

Quarto, descrição do conector I-PEX 20373-R20T-06
Informação de produto
Modelo: 20373-R20T-06
• Série: CABLINE®-SS série componentes de conectores micro-coaxiais conector / conector de montagem
Número de pontos e espaçamento: 20 pontos, 0,40 mm de espaçamento
• Formato estrutural: design de sobreposição em ângulo reto (Right Angle Stacking)
Pontos fortes de estrutura e desempenho
Designo de estrutura ultrafina: adequado para passar por mini-guarnições ou estruturas precisas no espaço, ideal para o interior de dispositivos terminais ultrafinos.
• Estrutura de contato W-Point: A exclusiva lâmina de contato duplo em forma de W do I-PEX, que melhora significativamente a confiabilidade do contato, evitando falhas de contato causadas por corpos estranhos.
•Compatível com cabos coaxiais ultrafinos de várias especificações: suporta calibres AWG #42–#34, impedância padrão de 50Ω, completamente satisfazendo as necessidades de transmissão de sinais de alta velocidade.
Suporte a protocolos de alta velocidade: compatível com USB 3.1 Gen1 (5 Gbps), eDP HBR3 (8.1 Gbps), HDMI 2.0 (6 Gbps), MIPI, V-By-One e muitos outros padrões de interfaces de alta velocidade.
Graças à sua excelente integridade de sinal e capacidade de resistência a interferências, o Micro Coaxial Cable está se tornando a solução de transmissão central para equipamentos eletrônicos de alto desempenho. Ao ser usado em conjunto com o conector I-PEX 20373-R20T-06, ele pode explorar ainda mais suas vantagens de alta velocidade e estabilidade, fornecendo suporte de conexão confiável para todos os tipos de sistemas de alto desempenho.
