Chave para transmissão de alta frequência e alta velocidade: teste e padrões de desempenho do conjunto coaxial ultrafino I-PEX 20454-230T

Em produtos de eletrônicos de consumo, dispositivos médicos, displays para veículos, notebooks e tablets de alta performance, o micro coaxial cable (fio coaxial micro) se destaca por suas excelentes características de integridade de sinal, leveza e flexibilidade, tornando-se o material ideal para transmissão de alta frequência e alta velocidade. Para garantir a estabilidade da transmissão de sinal, a testagem de conjuntos de cabos e conectores é essencial. Este artigo, com base no conector I-PEX 20454-230T, apresenta os projetos de teste comuns e os padrões de julgamento para os cabos coaxiais micro.

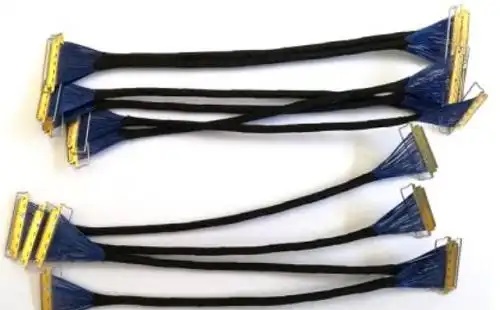

Um, Projetos de teste comuns de fibra coaxial extremamente fina
Antes do embarque ou da montagem, os cabos coaxiais extremamente finos precisam passar por várias testes de desempenho elétrico e mecânico para garantir a estabilidade e confiabilidade do produto. Os projetos de teste comuns são os seguintes:
Inspeção de aparência
Verificar o estado de soldagem da peça de接地 do conector, se o isolamento está danificado e se a ordem das fios está correta.
Critérios de avaliação: Aparência sem arranhões, sem rasgos, sem sujidade; os pontos de solda do casco de ferro com o pino de接地 devem ser cheios e sem soldas faltantes.
Teste de continuidade
Verifique se a linha não tem cortos circuitos, curtos ou deslocamentos.
Critério de avaliação: O valor da resistência de condução deve atender aos requisitos do projeto e não deve haver fenômenos de curto-circuito.
Teste de resistência a tensão (Hi-pot Test)
Aplicar tensão ao cabo acima da tensão de trabalho normal para verificar a capacidade de isolamento.
Critério de julgamento: Sem penetração ou fuga de corrente, corrente de fuga ≤ valor configurado.
Teste de resistência de contato
Verificar a resistência de contato entre o terminal e o tomada, garantindo a transmissão de sinal estável.
Critério de classificação: resistência de contato ≤ valor padrão (por exemplo: I-PEX 20454-230T ≤ 50 mΩ).
Teste de força de inserção e extração
Verificar se a força de inserção e de extração do conector está dentro de faixa razoável.
Critério de avaliação: Força de inserção ≤ 80 N, força de extração ≥ 10 N (os valores específicos estão conforme o manual de especificações).

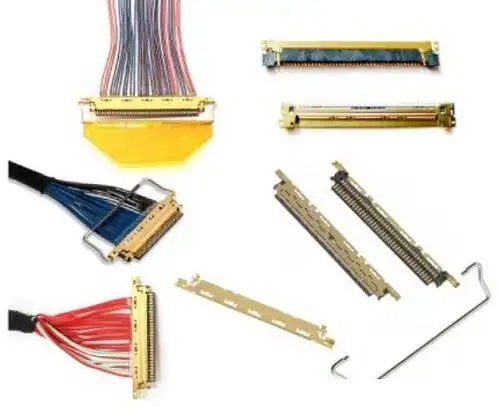

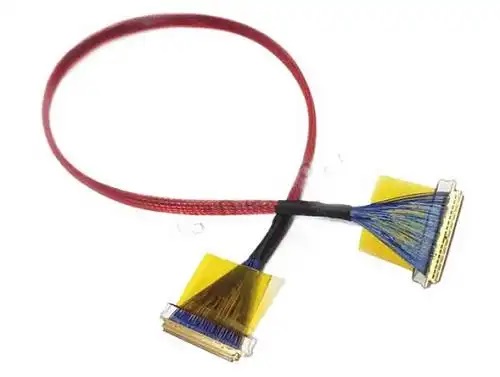

Introdução ao conector I-PEX 20454-230T
•  Pertencente à série I-PEX CABLINE®-VS, o "plug housing" geralmente é usado em conjunto com os conectores da série 20453 e os tomadas da série 20455.
• Distância de contato (Pitch): 0,5 mm, adequado para situações de cablagem densa.
• Número de pontos: Oferece versões de 20, 30, 40, 50 pontos, entre eles, a estrutura do conector de 30 pontos é 20454-230T.
 Cabo aplicável: compatível com micro cabo coaxial de 36 AWG ou superior (impedância de 50 Ω).
Características de desempenho: Suporta transmissão de dados de alta velocidade de até 20 Gbps em canal único, compatível com padrões USB4 Gen 3, eDP, PCIe Gen 3/4, etc.
Aplicações típicas: Amplamente utilizada em módulos de exibição高清 (eDP/HDR), notebooks, tablets, displays automotivos, módulos de câmera, dispositivos VR, drones, terminais médicos e equipamentos de centros de dados.

Com o desenvolvimento contínuo dos dispositivos eletrônicos em direção à alta definição, leveza e alta largura de banda, a confiabilidade dos cabos coaxiais ultrafinos e de seus conectores se torna uma garantia central para o desempenho do sistema. Através de processos de teste padronizados e padrões de julgamento rigorosos, é possível aumentar a estabilidade e a consistência dos cabos em ambientes complexos.
Como modelo amplamente adotado na indústria, o I-PEX 20454-230T, graças a suas excelentes características elétricas e ao design estrutural maduro, já se tornou a solução de conexão preferida por muitas marcas de dispositivos de alta gama.
