Em dispositivos eletrônicos precisos modernos, há um aumento cada vez maior nas exigências de velocidade de transmissão de dados e integridade do sinal. Cabos de par trançado tradicionais e cabos comuns já são difíceis de atender às necessidades de aplicações de alto nível, portanto, o cabo coaxial ultrafino (micro coaxial cable) está gradualmente se tornando uma solução popular para cabos em campos como eletrônicos de consumo, dispositivos médicos, sistemas de veículos e robôs industriais. Este artigo vai introduzir os cenários de aplicação do cabo coaxial ultrafino e o conector de alta performance que o acompanha - I-PEX 20454-220T.

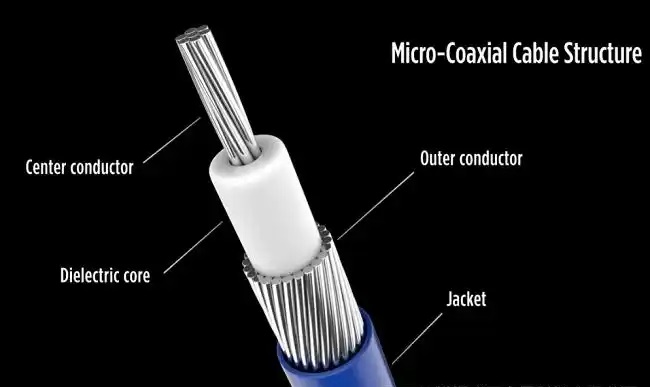

O que é um cabo coaxial ultrafino?
Fio coaxial microscópico (micro coaxial cable assembly) composto por várias cabos coaxiais com diâmetro extremamente fino e estrutura padronizada, adequado para transmissão de sinais de alta frequência, layout de espaço ultrafino e cenários de alta exigência de resistência a interferências. Ele não só garante uma excelente integridade do sinal, mas também pode reduzir eficazmente a interferência de EMI, assegurando a transmissão de dados rápida e estável do dispositivo.
Segundo, aplicações comuns de feixes coaxiais ultrafinos

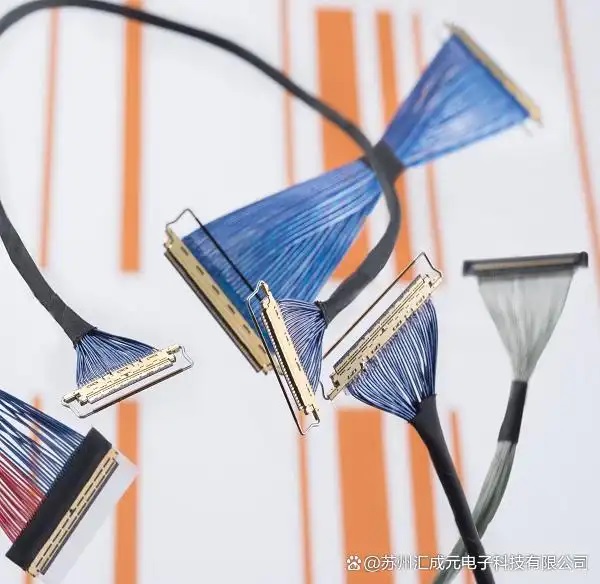

Atualmente, os cabos coaxiais extremamente finos já são amplamente aplicados em várias áreas de dispositivos:
Computador portátil e tablet ultrafino
• Câmera interna, transmissão de sinais de tela, conexão do módulo tátil e outros.
Módulo de câmera de alta definição
• Câmeras de alta resolução para smartphones, câmeras de veículos e dispositivos de monitoramento industrial.
3. Equipamentos de imagem médica
Ultrassom transdutor, endoscópio, sensor de imagem de alta velocidade.
Drones e dispositivos de vestir inteligentes
Miniaturização de módulos de câmera高清 e interface de transmissão de dados.
5. Sistema de entretenimento e assistência à direção veicular
Painel de visualização interna, câmera, módulo de radar.
6. Automação industrial e robôs
• Câmera de alta velocidade, sensores, módulos de controle de movimento.
Esses dispositivos têm exigências extremas em velocidade de transmissão, capacidade de resistência a interferências e espaço de cablagem. O micro cabo coaxial, graças ao seu diâmetro ultrafino, boa flexibilidade e excelentes desempenhos de transmissão, se tornou uma solução indispensável para a transmissão de sinais.

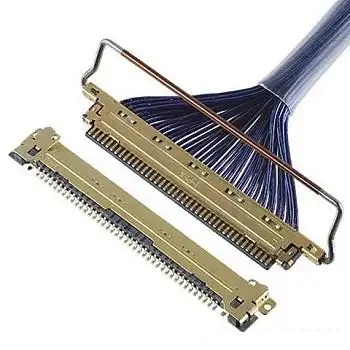

Três, I-PEX 20454-220T: conectador preferencial para cabos coaxiais extremamente finos
1. série de informações
• Pertence à série CABLINE®‑VS (também conhecida como série 2045x), que se destaca pela estrutura micro-coaxial extremamente fina.
2. Parâmetros de dimensão
• Distância de contato (pitch): 0,5 mm
Altura típica: ≤1,1 mm
Profundidade de cerca de 5,8 mm
3. Configuração e seleção de pinos

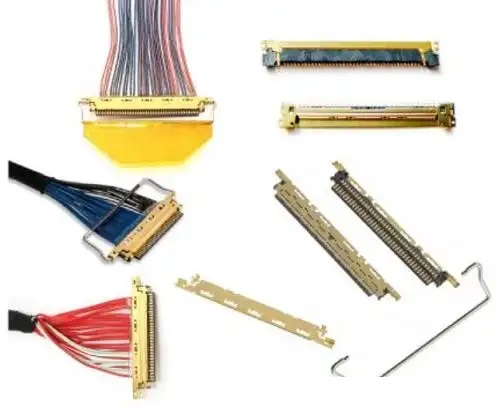

• Modelos comuns: 20-pin (20454-220T), 30-pin, 40-pin, 50-pin e outros
20454-220T é o invólucro do conector de 20 pinos, adequado para o cabo micro-coaxial de 20 pinos
4. Desempenho de transmissão
Suporte até 20 Gbps/kanal
• Aplicável a transmissão de sinais de alta velocidade como USB4 Gen3, USB3.1, eDP HBR3 (8.1 Gbps), HDMI 2.0 e outros
I‑PEX 20454‑220T é um invólucro de conector microcoaxial de 20 pinos, compacto e de transmissão rápida, projetado especificamente para cabos coaxiais extremamente finos, realizando conexões de sinais de alta frequência e alta velocidade em dispositivos ultrafinos.
Com o desenvolvimento de dispositivos eletrônicos em direção à leveza, miniaturização e alta performance, a combinação de cabos coaxiais ultrafinos com conectores I-PEX 20454-220T se tornará a solução preferida para transmissão de sinais internos em dispositivos de alta gama. Sejam notebooks, dispositivos móveis, médicos ou de inteligência industrial, todos dependem dessas soluções de cabos eficientes e estáveis.
