Classificação：arnês

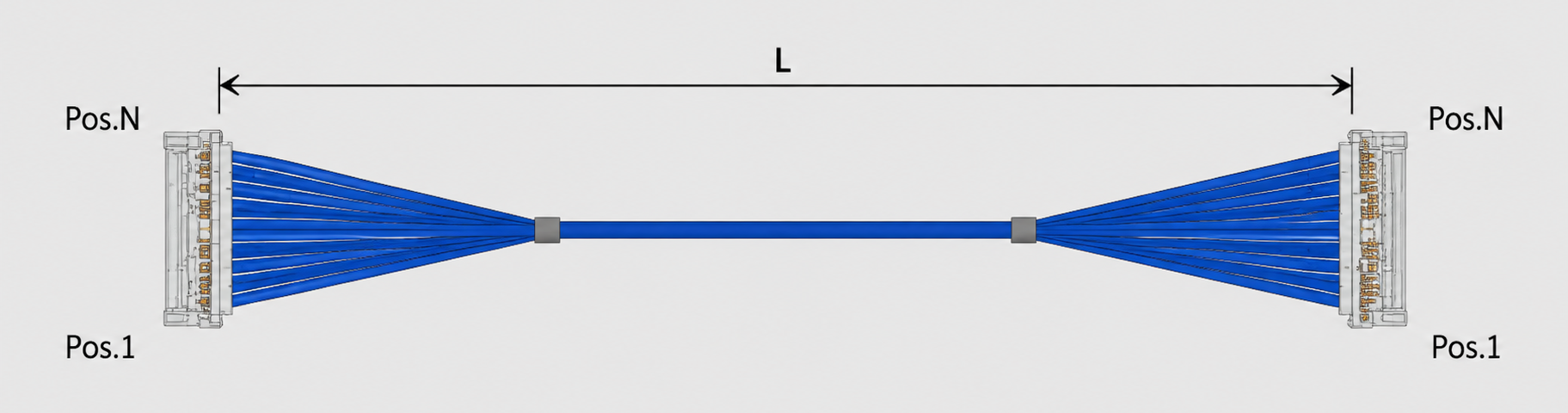

No espaço de interligação interna em laptops, dispositivos de exibição de alta performance, visão industrial, dispositivos de cálculo de IA e terminais de processamento de dados de alta velocidade, o espaço se tornou cada vez mais compacto. Ao mesmo tempo, interfaces como USB4, Thunderbolt 5 e displays de alta velocidade impõem requisitos mais altos de integridade de sinal. O I-PEX 83044-100B-01-D é um conjunto coaxial extremamente fino de 60 Pin, 40AWG e comprimento de 200MM, cujo conector de extremidade do cabo correspondente é o modelo 20878-060T-01, pertencente à solução de conexão CABLINE®-UM da I-PEX. CABLINE®-UM utiliza espaçamento de contato de 0,4mm, estrutura de ângulo retangular vertical e possui design de proteção ZenShield® EMI completa e trava mecânica, adequado para conexões internas de alta densidade e alta taxa de transferência. Do ponto de vista do engenheiro, esses conjuntos coaxiais extremamente finos não só precisam ser observados a respeito do diâmetro do fio, comprimento, número de Pins e estrutura do conector, mas também precisam ser considerados de forma abrangente a impedância, a perda de sinal, a interferência de sinal, a EMI e a confiabilidade da montagem; para os compradores, é necessário confirmar ainda mais se o número do produto, configuração dos terminais, especificação do cabo, comprimento, tolerância e consistência em lote atendem aos requisitos do BOM do sistema inteiro e de fornecimento de substituição.
Para cabos coaxiais extremamente finos, a vida útil de conexão não é simplesmente um problema de "quantas vezes pode ser conectado e desligado", mas afeta diretamente a estrutura do conector, a estabilidade de contato dos terminais, o modo de fixação do cabo e o design de manutenção do sistema inteiro. Durante o processo de montagem, reparo, substituição de módulos de display ou debugging de módulos, se o conector precisar ser conectado e desligado repetidamente, os movimentos de conexão e desconnexão causarão desgaste mecânico na área de contato dos terminais, além de causar certos estresses mecânicos na área de pressão do cabo coaxial extremamente fino e dos terminais. Portanto, ao projetar cabos coaxiais extremamente finos como o I-PEX 83044-100B-01-D com 60 pinos, os engenheiros precisam considerar cuidadosamente os mecanismos de bloqueio mecânico dos conectores, a direção de conexão, a força de retenção e o controle de flexão e tração do cabo. O CABLINE®-UM adota uma estrutura de bloqueio mecânico que pode aumentar a confiabilidade de retenção após a conexão, reduzindo o risco de desligamento devido a vibrações do equipamento ou desligamento após a montagem; no entanto, no design real do produto, deve-se evitar usar o conector como ponto de aplicação de força do cabo, especialmente em layouts de cabos coaxiais extremamente finos de 200 mm de comprimento. Devem ser planejados de maneira razoável a direção da linha, o raio de curvatura e a posição de fixação, para que a força mecânica gerada pelo movimento de conexão e desconnexão não seja transferida para a área de conexão do cabo coaxial extremamente fino e dos terminais. Para equipamentos que precisam ser reparados frequentemente, deve-se priorizar a confirmação das condições de aplicação do conector, do número de conexões e desconnexões e dos requisitos das ferramentas de montagem. Para eletrônicos de consumo ou equipamentos industriais que são montados uma vez e usados por um longo tempo, deve-se prestar mais atenção à estabilidade de contato e à capacidade de resistência a vibrações após a montagem única.

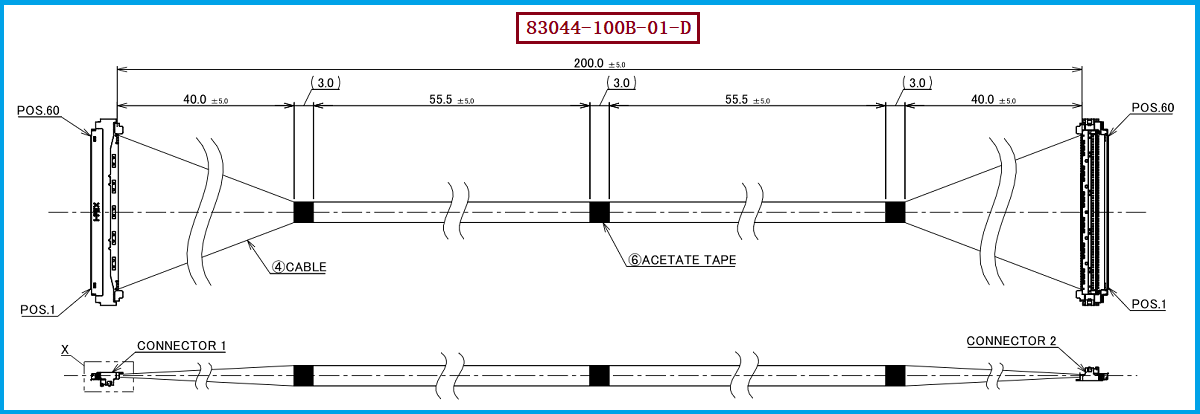

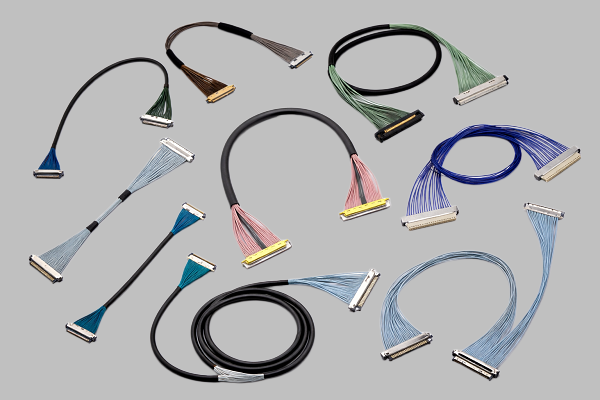

I-PEX 83044-100B-01-D corresponde ao esquema de cabo coaxial ultrafino de 60 Pin, com conector de linha配套 20878-060T-01, comprimento do cabo de 200 MM. O conector CABLINE®-UM utiliza Pitch de Contato de 0,4 mm, a série de produtos oficial suporta especificações de 30, 40, 50, 60 Pin, e suporta especificações ultrafinas de cabo coaxial AWG36, AWG38, AWG40, AWG42, AWG44; entre eles, o 40AWG é uma das especificações importantes da série de cabos de avaliação. Para engenheiros, ao fazer a seleção, não deve-se substituir simplesmente com base em "60 Pin+200 MM", mas deve-se verificar ainda mais a atribuição de Pin, definição de sinais, relação de combinação de conectores, impedância característica do cabo, linha de pares diferenciais de alta velocidade e estrutura de blindagem. Especialmente quando a aplicação envolve USB4, Thunderbolt, DisplayPort de alta velocidade, eDP ou outros sinais de alta velocidade, a variação do comprimento do cabo, a técnica de terminação e a consistência estrutural da área do conector podem afetar a integridade do sinal final. Para compradores, deve-se aplicar "número de peça idêntico" ainda mais ao modelo do conector, número de Pin, diâmetro do cabo, comprimento, atribuição de Pin, método de terminação e tolerância dimensional crítica, evitando julgar que dois cabos podem ser intercambiáveis apenas com base em semelhança de aparência ou compatibilidade de inserção do conector.
Em projetos práticos, se o design original utiliza o I-PEX 83044-100B-01-D, é recomendável que o engenheiro confirme primeiramente se a configuração de 60Pin da fita de cabos, o fio de 40AWG, a comprimento de 200MM e o conector de fio 20878-060T-01 estão completamente compatíveis com o conector de PCB do lado do dispositivo e o espaço mecânico. Em seguida, confirme a impedância, a perda de inserção, a interferência crosstalk e o desempenho de blindagem de acordo com a necessidade real de sinais de alta velocidade. Se o projeto entrar na fase de nacionalização, otimização da cadeia de fornecimento, controle de custos ou introdução de segundo fornecedor, não é recomendável que a substituição seja feita apenas com base no "modelo do conector idêntico", mas deve ser verificada através das dimensões do conector, a disposição dos terminais, a estrutura do fio, a qualidade da conexão, o desempenho de condução, a impedância e o teste de sinais de alta velocidade. Para projetos que precisam manter a estrutura e o método de montagem do dispositivo original, pode-se desenvolver um a um em torno do número de Pin, comprimento, diâmetro do fio, conector e atribuição de Pin do cabo original, e ajustar o saída e a forma do cabo de acordo com o espaço e a direção de traçado do PCB do cliente. Nossa empresa pode fornecer: plano de substituição de fita de cabos compatível com I-PEX 83044-100B-01-D, que pode confirmar a especificação do cabo coaxial ultrafino de acordo com a necessidade real do equipamento do cliente, o conexão do conector, o comprimento e a compatibilidade da estrutura, e fornecer soluções de fabricação de substituição correspondentes para a verificação de amostras e a produção em massa. Para a seção de compras, essa abordagem também ajuda a estabelecer um canal de fornecimento alternativo estável, mantendo a lógica de interface e montagem original.
