Classificação：arnês

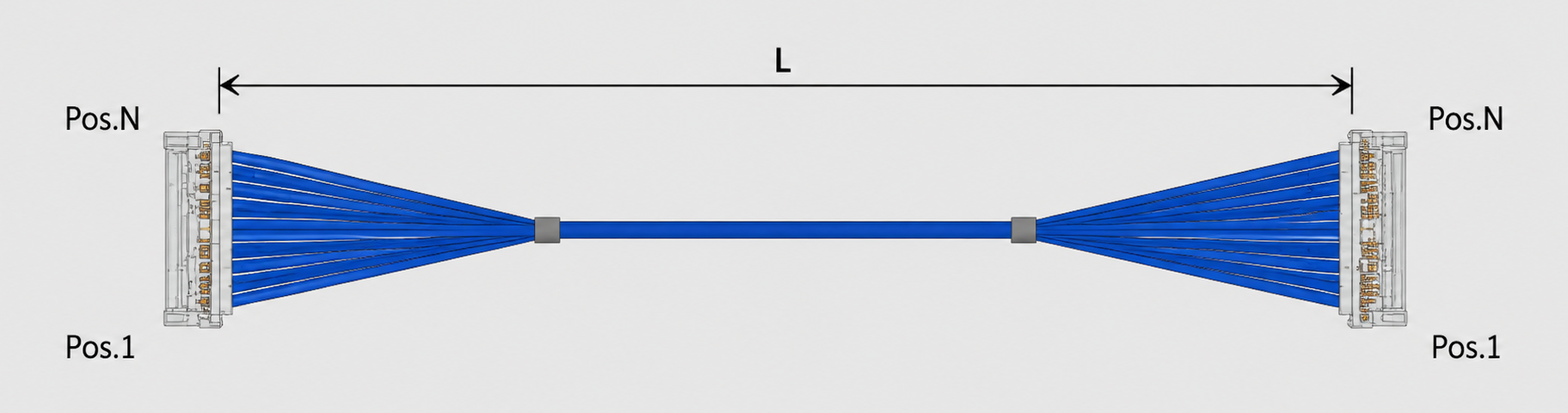

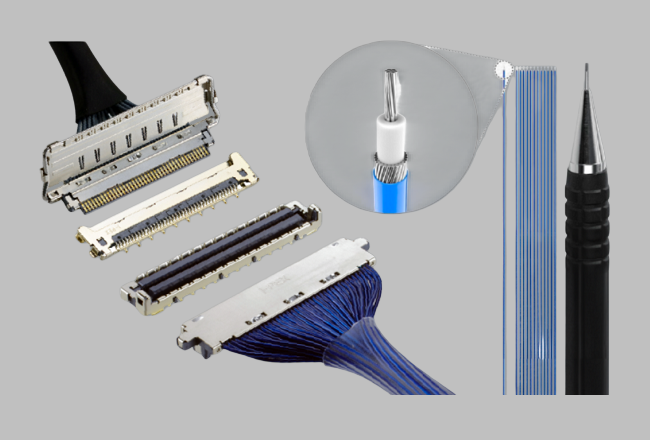

Em meio ao desenvolvimento contínuo de laptops, dispositivos de exibição de alta performance, visão industrial, terminais de IA e dispositivos de computação de alta velocidade em direção à leveza e alta velocidade, as conexões internas dos dispositivos não só precisam atender a necessidades de transmissão de mais canais de sinal, mas também precisam considerar espaço limitado, integridade de sinal e desempenho de EMC de EMI. Este I-PEX 83043-100B-01-D apresentado é uma série CABLINE®-UM 60Pin de fios coaxiais extremamente finos, usando 60 fios AWG#40 Micro-Coaxial Cable (coaxial extremamente fino), com comprimento de 100mm, adotando a estrutura de atribuição de pinos 1-1 direto. O conector do fio é I-PEX 20878-060T-01, combinado com o componente de conector CABLINE®-UM 60Pin, para realizar a interconexão interna de alta densidade e alta velocidade de sinais. De acordo com as informações do produto, o CABLINE®-UM adota espaçamento de contato de 0,4mm, estrutura de ângulo direito vertical, combinado com altura de aproximadamente 2,2±0,15mm, e possui design de vedação completa de EMI ZenShield® e mecanismo de trava mecânica, a plataforma de produto suporta a transmissão de alta velocidade de até 40Gbps/lane PAM3, e pode ser aplicado em interfaces de alta velocidade como USB4, Thunderbolt 5, DisplayPort, eDP, HDMI, MIPI e outros.
Para engenheiros, a compra ou desenvolvimento de cabos coaxiais microfinos não pode ser feita apenas com base em "quantos Pin" e "quanto tempo", a especificação do material textil e a do conector são igualmente fatores importantes para a viabilidade da solução. O material de linha central do I-PEX 83043-100B-01-D é AWG#40, que pertence a uma especificação de Micro-Coaxial Cable muito fina, enquanto a série de conectores suporta vários tipos de coaxiais microfinos como AWG36, AWG38, AWG40, AWG42, AWG44, mas há diferenças em termos de match de impedância e suporte de corrente devido ao diâmetro das linhas, portanto, ao selecionar a configuração, é necessário julgar de forma integrada a velocidade de transmissão, o tipo de sinal, o número de canais e o espaço estrutural. Para este produto de 60 Pin, o AWG#40 e o conectador de alta densidade CABLINE®-UM formam uma combinação pequena; no final do conectador, o 20878-060T-01 é o modelo de配套importante para o cabo de 60 Pin. Os engenheiros, ao realizar a combinação de conectores, substituição de cabos ou verificação de BOM, devem confirmar com atenção o número de Pin, a série de conectores, a AWG da linha, a sequência e a estrutura do extremo. As informações relacionadas mostram que o CABLINE®-UM oferece especificações de 30/40/50/60 Pin, e o conectador de 60 Pin tem uma largura calculada conforme "5.0 + 0.4 × número de Pin", cerca de 29 mm, podendo realizar conexões de sinal de alta densidade em espaço reduzido.

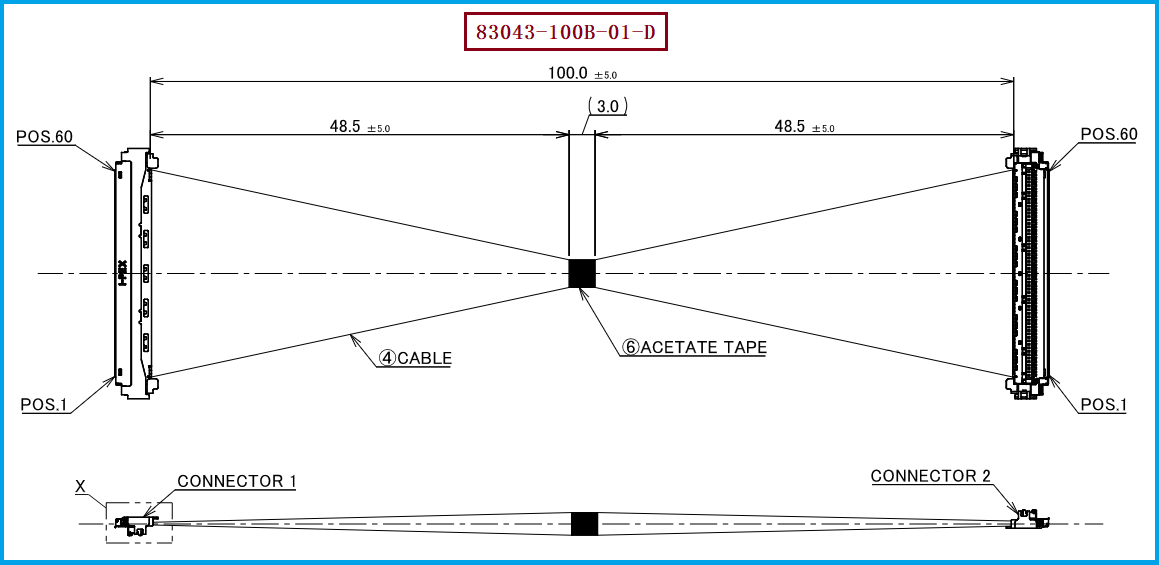

No projeto real, é recomendável confirmar a "seleção de modelos de conjuntos de cabos coaxiais de extremo fino I-PEX" em várias dimensões, incluindo型号、número de pinos, especificação do cabo, comprimento, atribuição de pinos e taxa de aplicação. Primeiro, deve-se confirmar qual série de conectores I-PEX está sendo usada no dispositivo, por exemplo, este plano pertence à série CABLINE®-UM e tem uma estrutura de 60 pinos; em seguida, deve-se confirmar a especificação AWG do cabo, este produto é AWG#40 e não pode ser substituído simplesmente por outros cabos AWG, pois a variação do diâmetro do fio pode afetar ainda mais a impedância, perda, crosstalk, dimensões mecânicas e compatibilidade do conector; em seguida, é necessário confirmar o comprimento do conjunto de cabos, 83043-100B-01-D é de 100 mm, e seu Assignment de pinos é 1-1, se a configuração de fio ou comprimento exigida pelo dispositivo for diferente, é necessário reconfirmar o modelo correspondente do conjunto de cabos. As amostras de avaliação CABLINE-UM no material I-PEX cobrem combinações de 30 pinos, 40 pinos, 50 pinos, 60 pinos, além de 100 mm, 200 mm, 300 mm, etc., portanto, os engenheiros devem primeiramente determinar "número de pinos do conector + especificação AWG do cabo + comprimento + configuração de fio", e os compradores devem comparar esses parâmetros com os desenhos, amostras e BOM do fornecedor item por item, e não podem fazer a compra vaga apenas com base em um número de material I-PEX. Para aplicações de alta velocidade, também deve-se prestar atenção adicional ao controle de impedância do cabo coaxial fino, integridade do sinal e desempenho de blindagem; CABLINE®-UM adota design de blindagem completa ZenShield® e接地 multiponto, e possui trava mecânica, o que ajuda a atender aos requisitos de EMC e confiabilidade de conexão dos dispositivos de alta velocidade.
Para projetos que exigem国产化、优化供应链、引入第二供应商或替代原厂线束， é recomendável usar a especificação completa do cabo I-PEX original como referência, em vez de procurar apenas produtos "parecidos" em termos de forma do conector. Por exemplo, para o I-PEX 83043-100B-01-D, a avaliação de substituição compatível deve girar ao redor da interface CABLINE®-UM 60Pin, conectores de extremidade de cabo I-PEX 20878-060T-01, cabo coaxial ultrafino AWG#40, impedância característica de 50Ω, comprimento de 100mm, sequência de 1-1 e dimensões mecânicas e estrutura de saída dos conectores; nessa base,还应根据实际设备的高速信号要求，对导通、绝缘、耐压、阻抗、插入损耗、回波损耗、串扰及屏蔽效果等项目进行验证。Para compradores, se houver problemas de prazo, preço ou estabilidade de fornecimento com o número de peça original, é recomendável que os fornecedores forneçam "amostra física da mesma especificação + desenhos técnicos + especificação do cabo + modelo do conector + dados de teste" para comparação, antes de avançar para a validação em pequena escala e introdução em massa. nossa empresa pode fornecer:方案 de substituição compatível para o cabo I-PEX 83043-100B-01-D, que pode ser desenvolvido para compatibilidade e substituição em torno dos 60Pin do produto original, do cabo coaxial ultrafino AWG#40 e da estrutura do conector correspondente, e pode ser ajustado para a compatibilidade de方案 de cabos coaxiais ultrafinos com base no comprimento, sequência, direção de saída e requisitos de aplicação do equipamento do cliente, fornecendo suporte de fabricação de cabos desde a validação de amostra até a produção em massa para engenheiros.
