Com o desenvolvimento contínuo de notebooks, terminais de IA, dispositivos de visão industrial, câmeras de alta velocidade, módulos de exibição e outros eletrônicos de alta performance em direção a transmissão de alta velocidade, miniaturização, leveza e alta confiabilidade, os requisitos de integridade do sinal e do espaço de conexões internas dos dispositivos aumentam cada vez mais. Embora as FPC tradicionais e as fitas de conexão comuns tenham características como flexibilidade e facilidade de instalação, quando a velocidade do sinal aumenta e o número de canais aumenta, os engenheiros precisam prestar mais atenção à impedância característica, atenuação do sinal, interferência de crossover, EMI e integridade de sinais diferenciais de alta velocidade. Os conjuntos de cabos coaxiais ultrafinos adotam uma estrutura coaxial independente, onde cada fio pode formar um canal de transmissão relativamente independente e, combinado com a camada de blindagem, inibe a interferência electromagnética externa, portanto, sua aplicação em cenários de conexões de alta frequência, alta velocidade e alta densidade é cada vez mais ampla. Com o exemplo introduzido I-PEX 82679-100B-01-D, o produto pertence à série CABLINE®-UM de conjuntos de cabos coaxiais ultrafinos de 40Pin, 40AWG, com conexões de 1-1 correspondentes em ambos os extremos, com especificação de comprimento de 300mm, adequado para dispositivos eletrônicos que necessitam de transmissão de sinais de alta velocidade em múltiplos canais, ao mesmo tempo em que são limitados por espaço interno. Para os engenheiros, a escolha de cabos coaxiais ultrafinos não é apenas "fazer a linha mais fina", mas satisfazer os requisitos de desempenho integrados do sistema de alta velocidade por meio de estrutura do cabo, conectores, controle de impedância e design de blindagem.

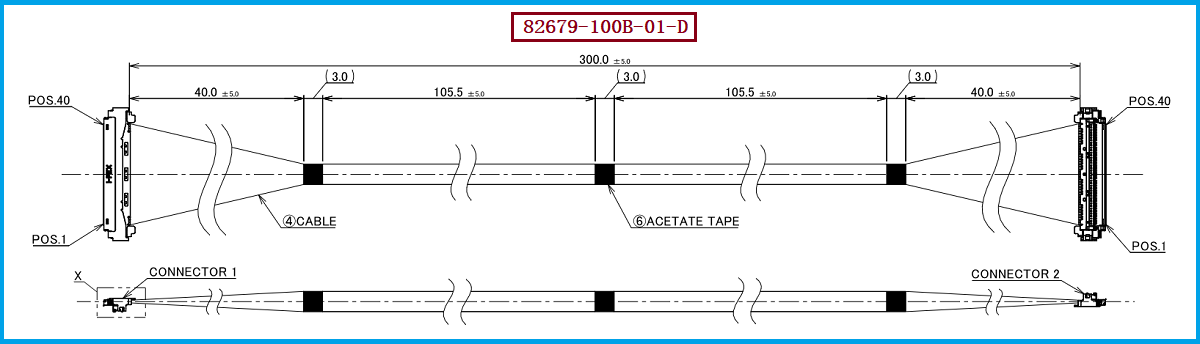

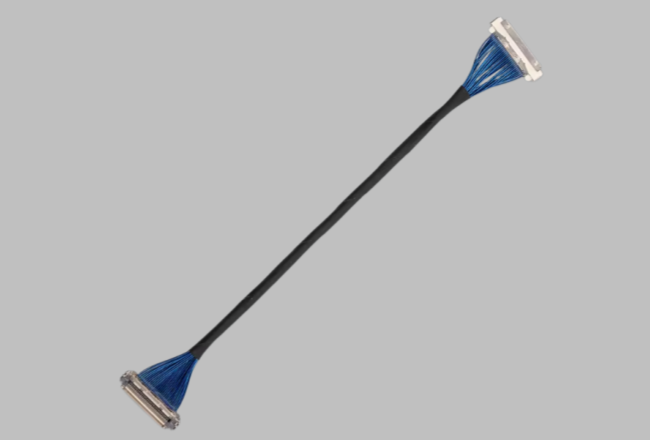

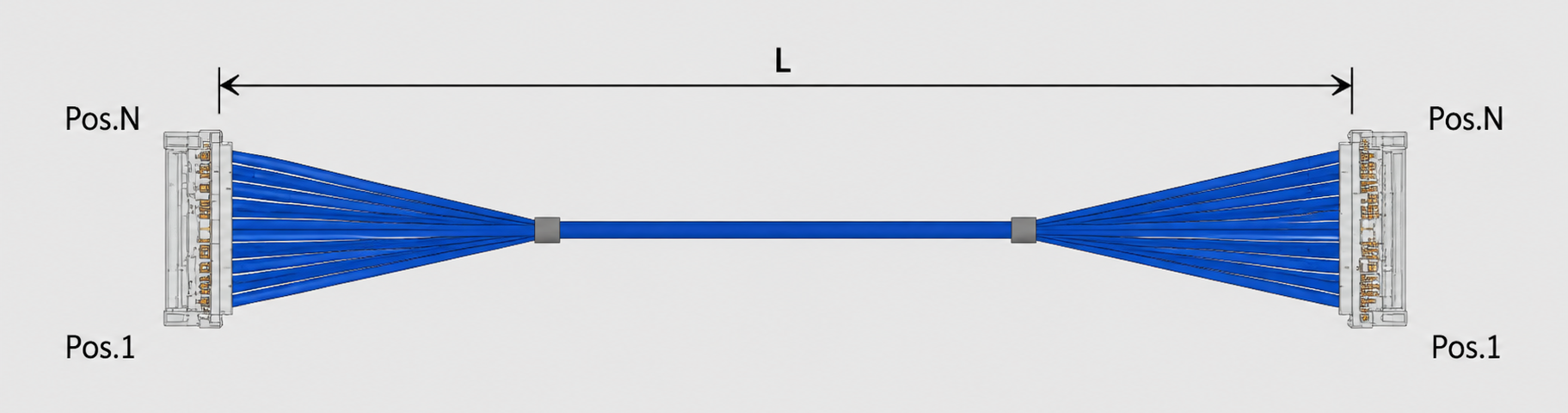

I-PEX 82679-100B-01-D corresponde à solução de cabo CABLINE®-UM 40Pin ultrafino coaxial, usando cabo micro-coaxial 40AWG (ultrafino coaxial), com atribuição de pinos 1-1 nos dois extremos, e comprimento do produto de 300mm. No que se refere aos conectores do cabo, a este conjunto de cabos é usado 20878-040T-01, que pertence ao CABLINE®-UM Plug Housing (corpo do conector macho) 40Pin; os contactos do conector são projetados com 40PIN e espaçamento de 0,4MM, permitindo que mais canais de sinais de alta velocidade sejam concentrados em uma área de conexão menor. O conector CABLINE®-UM geral usa Contact Pitch de 0,4mm e estrutura de ângulo reto vertical, com altura de cerca de 2,2±0,15mm, e possui design de blindagem total ZenShield® EMI e mecanismo de trava mecânica. As informações oficiais indicam que a série é direcionada para aplicações de transmissão de sinais de alta velocidade, suportando até 40Gbps/lane PAM3, e pode ser usada em cenários de interfaces de alta velocidade como USB4, Thunderbolt 5, DisplayPort, eDP, HDMI, MIPI, etc. Portanto, para projetos que precisam implementar interconexões de alta velocidade em espaço limitado PCB, a solução de cabo coaxial ultrafino de 40Pin e 0,4mm espaçamento pode alcançar um bom equilíbrio entre densidade de conexão, utilização de espaço e requisitos de transmissão de sinais de alta velocidade.
Do ponto de vista do desenvolvimento de produtos, a popularização de cabos coaxiais ultrafinos está relacionada principalmente a três tendências: primeiramente, a taxa de sinal está aumentando cada vez mais, exigindo uma maior integridade do sinal para aplicações como USB4, Thunderbolt, DisplayPort de alta velocidade e displays de alta resolução, onde os cabos não podem apenas "conectar", mas também garantir a transmissão de sinais de alta velocidade o mais estável possível; segundo, o espaço interno dos dispositivos está se tornando cada vez mais compacto, e os cabos coaxiais ultrafinos de 40AWG podem realizar a configuração de múltiplos canais em espaços limitados, enquanto o CABLINE®-UM adota espaçamento de conectores de 0,4mm, o que pode进一步提高 a densidade de conexão; terceiro, os requisitos de EMI/EMC estão se tornando cada vez mais rigorosos, e os sinais de alta velocidade são mais susceptíveis a interferências de ruído externo durante a transmissão, podendo também causar interrupção eletromagnética em circuitos adjacentes, portanto, soluções coaxiais ultrafinos com boa estrutura de blindagem são mais adequadas para aplicações de alta frequência e alta velocidade. Claro, não todos os dispositivos eletrônicos precisam usar cabos coaxiais ultrafinos, e os engenheiros ainda precisam considerar fatores como a taxa de transmissão, requisitos de impedância, comprimento do cabo, espaço de curvatura, número de Pins, estrutura do conector, temperatura de trabalho, corrente nominal e custo ao escolher o tipo. Se o projeto se concentrar em sinais de controle de baixa velocidade, materiais comuns podem ser suficientes; para aplicações de display de alta velocidade, câmera de alta velocidade, visão industrial, dispositivos de IA e conexões de dados internas de alta densidade, os benefícios de cabos coaxiais ultrafinos são ainda mais evidentes. Para compradores, também é recomendável não julgar a solução apenas com base no preço unitário, mas avaliar de forma abrangente o ajuste dos conectores, especificação do material, consistência de processamento, prazos, estabilidade em lotes e capacidade de substituição posterior.
Ao substituir ou nacionalizar a seleção I-PEX 82679-100B-01-D, os engenheiros e os compradores precisam confirmar com prioridade parâmetros críticos como a série de conectores, o número de pinos, o espaçamento dos pinos, o AWG do cabo, o comprimento do cabo, a atribuição dos pinos e as relações de conexão nos dois extremos. O modelo de conector de extremo do cabo correspondente a este plano é 20878-040T-01, com especificação de 40PIN e espaçamento de 0,4MM, e utiliza um coaxial extremamente fino de 40AWG. Portanto, a substituição do cabo não pode apenas garantir que "40Pin possa ser conectado", mas também verificar ainda mais as dimensões mecânicas, as relações de compatibilidade, as propriedades elétricas, a compatibilidade de impedância, a integridade dos sinais de alta velocidade, o efeito de blindagem e o espaço de montagem real do dispositivo. Especialmente para aplicações de alta velocidade, é recomendável realizar testes de amostra com base nos padrões de transmissão reais e nas exigências de design do sistema, incluindo a confiabilidade de compatibilidade do conector, o desempenho do sinal sob condições de dobra do cabo e o desempenho de EMI/EMC. Para projetos que necessitam de otimização da cadeia de suprimentos, substituição nacional, controle de custos ou desenvolvimento de fornecedores secundários, é recomendável confirmar os parâmetros um a um com base na especificação do produto original e realizar a verificação de amostra. Nossa empresa pode fornecer soluções de substituição compatível de linha I-PEX 82679-100B-01-D, e pode fabricar personalizadamente cabos coaxiais extremamente finos com base no modelo do conector do dispositivo do cliente, no número de pinos, na especificação do cabo, no comprimento e nas exigências de instalação reais, fornecendo soluções de linha para compatibilidade substitutiva, amostra de protótipo e produção em massa.
