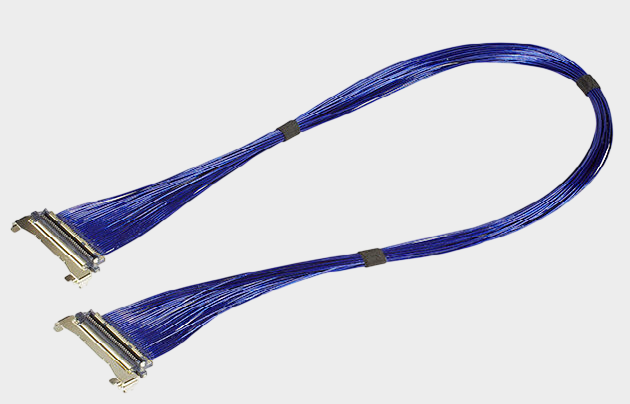

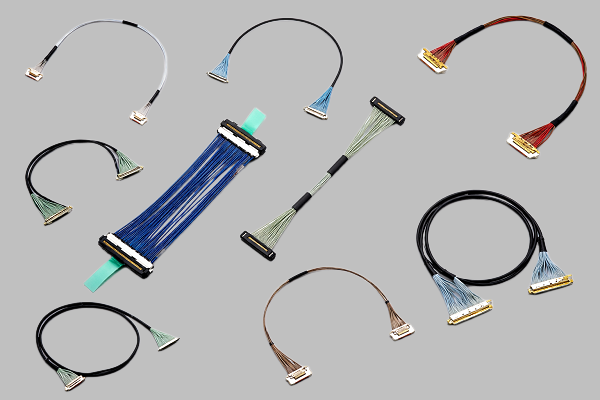

Com a evolução das câmeras industriais, da visão por computador, das câmeras de alta velocidade, dos terminais de visão por IA e dos dispositivos de aquisição de imagens de alta resolução, a quantidade de dados que precisa ser transmitida dentro dos módulos de aquisição de imagens aumenta constantemente. Ao mesmo tempo, o espaço interno dos dispositivos se tornou cada vez mais compacto. Portanto, as tradições de conexão de fios e cabos multicoredos podem enfrentar problemas como controle de impedância, interferência de ruído, interferência eletromagnética (EMI) e configuração de fiação em processos de transmissão de sinais de alta velocidade. Por isso, os cabos coaxiais ultrafinos estão gradualmente se tornando uma importante solução para a conexão de sinais de alta velocidade dentro dos módulos de aquisição de imagens. Tomando como exemplo o I-PEX 82678-100B-01-D, o produto pertence à série CABLINE®-UM de cabos coaxiais ultrafinos de 40Pin, usando cabo micro-coaxial de 40AWG, com conectores em ambos os extremos, definição de posição de fio 1-1 e comprimento padrão de 200mm. O modelo de conectores de cabos correspondentes é 20878-040T-01. Para os engenheiros, essa combinação de "cabo coaxial ultrafino + conectores de alta velocidade" não só atende às necessidades de miniaturização e fiação de alta densidade, mas também é benéfica para manter um ambiente de sinais mais estável durante a transmissão de dados de imagens de alta velocidade; para os compradores, a especificação clara do número de peças, número de pinos, padrão de fio, comprimento, modo de conexão e型号 de conectores é uma base importante para a seleção, substituição e gestão da cadeia de suprimentos.
Em sistemas de aquisição de imagens de alta velocidade, a otimização de EMI não pode ser vista apenas a partir do conector ou simplesmente escolher fios mais finos, mas deve ser considerada como um todo "conector + coaxial ultrafino + blindagem +接地+布线". O CABLINE®-UM adota espaçamento de contato ultrafino de 0,4 mm, estrutura de ângulo reto Vertical Right Angle, e é equipado com design de blindagem completa ZenShield® e estrutura de trava mecânica, permitindo conexões de alta densidade e alta velocidade em espaços limitados de dispositivos. Para módulos de aquisição de imagens, o coaxial ultrafino tem uma estrutura de blindagem coaxial independente, o que pode reduzir a radiação electromagnética gerada por sinais de alta velocidade no espaço ao redor, ao mesmo tempo em que reduz o impacto do ruído externo no sinal de alta velocidade; no extremo do conector, o desempenho de EMC é melhorado ainda mais através de design de blindagem completa e接地multipla. Quando câmeras industriais ou módulos de visão de alta velocidade coexistem com sensores de imagem, chips de processamento de alta velocidade, circuitos de relógio, circuitos de conversão de energia e módulos de comunicação sem fio, a escolha razoável de cabos coaxiais ultrafinos com boa capacidade de blindagem e controle de impedância pode reduzir o risco de interferência entre sinais de alta velocidade. Especialmente em aplicações de interfaces de alta velocidade como USB4, Thunderbolt, DisplayPort, eDP, MIPI, os engenheiros devem prestar atenção aos parâmetros de impedância característica, perda de inserção, perda de reflexão, interferência, continuidade de blindagem e estrutura de接地do conector ao fazer a seleção, e não pode ser julgado apenas com "AWG line diameter" e "Pin quantity". Para cabos coaxiais ultrafinos de alta velocidade como o I-PEX 82678-100B-01-D, que têm 40 Pin, 40AWG, 200mm e estrutura 1-1, a combinação razoável da impedância do sistema de sinais de alta velocidade e do design de EMI é uma etapa importante para a transmissão estável de dados de imagem.

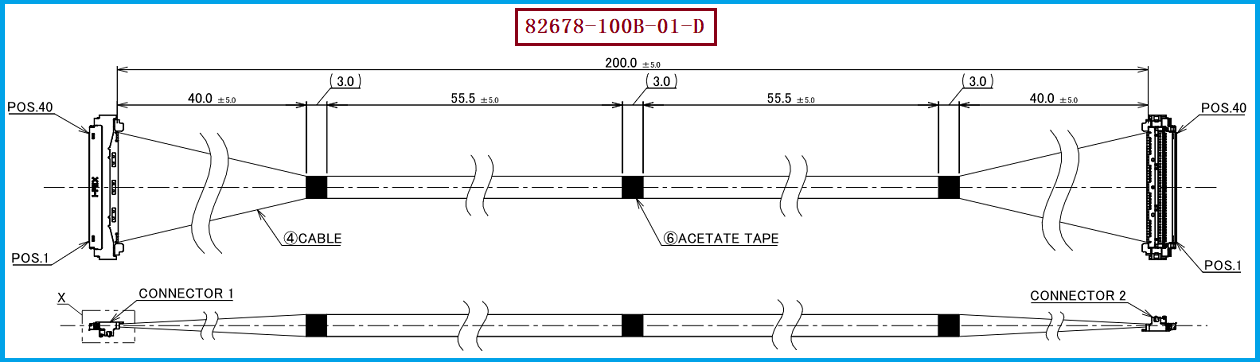

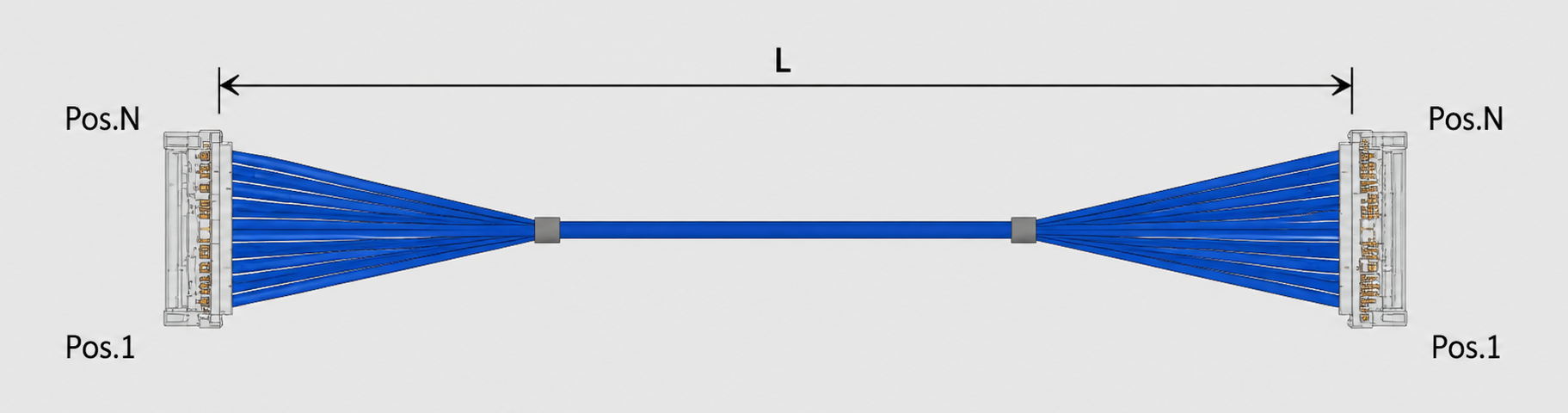

Do ponto de vista de aplicação em engenharia, o I-PEX 82678-100B-01-D pode ser compreendido como uma solução de cabo CABLINE®-UM ultrafino "40Pin+40AWG+200mm+1-1", onde o modelo do conector utilizado na extremidade do cabo é 20878-040T-01, e a definição do fio é 1-1, ou seja, ambas as extremidades do cabo realizam conexões correspondentes, adequado para conexões de sinais de alta velocidade ponta-a-ponta entre dois módulos de alta velocidade, PCB ou interfaces. O conector CABLINE®-UM adota um design de Pitch 0.4mm, suporta diferentes especificações como 30Pin, 40Pin, 50Pin, 60Pin, e possui a capacidade de transmissão de alta velocidade de até 40Gbps/lane PAM3, ao mesmo tempo que suporta aplicações de alta velocidade como USB4 Gen4, Thunderbolt 5, DisplayPort UHBR20, V-By-One US, HDMI, eDP e MIPI. Para módulos de coleta de imagem de alta velocidade, os engenheiros devem verificar ao mesmo tempo o número de pinos e layout dos pontos de soldagem do conector, a forma e o espaço de instalação do conector, a长度 do cabo, definição do fio, especificação do cabo coaxial ultrafino, parâmetros de impedância, estrutura de blindagem e integridade dos sinais de alta velocidade; os compradores devem prestar atenção especial à relação de correspondência do BOM entre o número de peças originais e os substitutos, ao modelo do conector, especificação do cabo, comprimento de processamento, confiabilidade dos terminais e consistência em lotes. Apenas quando a mecânica, eletricidade, performance de alta frequência e processo de fabricação puderem coincidir,才能真正实现 compatibilidade e substituição estável e confiável, e não simplesmente "o conector pode ser conectado".
Para módulos de aquisição de imagens de alta velocidade I-PEX 82678-100B-01-D, se o projeto exigir substituição nacionalizada, otimização da cadeia de suprimentos, aceleração do prazo de entrega ou controle de custos, pode-se estabelecer um plano de substituição compatível em torno das especificações centrais do produto original. Em primeiro lugar, deve-se definir como condição básica a 40Pin, 40AWG, 200mm, 1-1 linha de definição e conector 20878-040T-01, e, conforme a protocolo de alta velocidade e a taxa de transmissão do equipamento real, verificar a impedância característica, a attenuação, a performance de blindagem e a integridade do sinal da linha coaxial extremamente fina; para equipamentos de visão industrial, visão por máquina e câmeras de alta velocidade com requisitos de EMI elevados, também é necessário verificar a continuidade entre a camada de blindagem do cabo e a estrutura metálica do conector, bem como o desempenho EMC do montado. Durante o processo de substituição real, é recomendável que a equipe de engenharia realize a validação do sistema do cabo substituto através de amostragem de amostras, teste de impedância, teste de olho de alta velocidade, teste de parâmetros S, teste de crosstalk, teste de EMI/EMC e teste de confiabilidade. Para a equipe de compras, pode-se exigir que o fornecedor forneça especificações confirmadas, instruções de compatibilidade de conectores e suporte de teste de amostra correspondentes ao I-PEX 82678-100B-01-D. Nossa empresa pode fornecer: plano de substituição de cabo compatível com I-PEX 82678-100B-01-D, que pode ser desenvolvido e fabricado com base nas necessidades estruturais reais de módulos de aquisição de imagens de alta velocidade do cliente, câmeras industriais, equipamentos de visão por máquina e outros dispositivos eletrônicos de alta velocidade, em torno da configuração do conector 40Pin, 40AWG, 200mm, 1-1 e 20878-040T-01, para fornecer suporte de substituição de cabos desde a verificação de amostras até a produção em massa.
