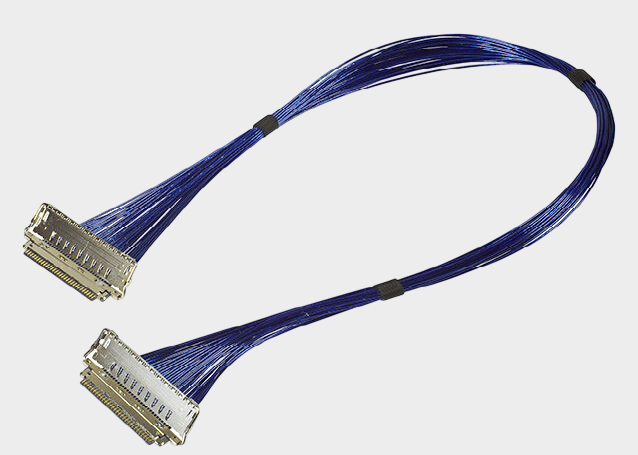

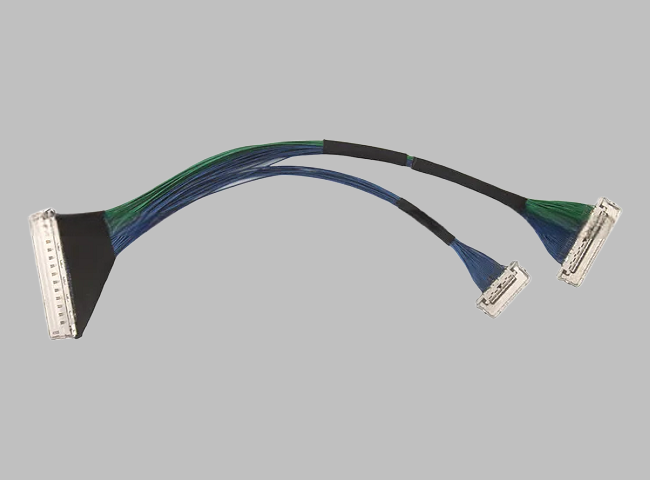

Com o aumento da taxa de transferência de dados de interfaces de alta velocidade como USB4, Thunderbolt e DisplayPort, as conexões internas dos dispositivos não são mais apenas um problema de "se podem conduzir", mas exigem a consideração principal de controle de impedância, perda de sinal, interferência cruzada, reflexão e EMI/EMC. Cabos coaxiais extremamente finos, através de uma estrutura de transmissão coaxial relativamente independente, fornecem uma trilha de transmissão mais estável para sinais de alta velocidade, ao mesmo tempo que permitem a implementação de multiplexação de sinais de alta velocidade em espaço limitado, tornando-se especialmente adequados para laptops, tablets, dispositivos de exibição, equipamentos VR/AR e outros eletrônicos de alta densidade. Tomando como exemplo o I-PEX 82668-100B-01-D, este produto pertence à série CABLINE®-CA II 30P de cabos coaxiais extremamente finos, utiliza Micro-Coaxial 30P, 40AWG, 100mm, 1-1, e o conector utilizado no extremo do cabo é o 20680-030T-01, proporcionando uma densidade de cablagem alta para interconexões internas de dispositivos de alta velocidade e miniaturizados.
Do ponto de vista da localização da plataforma de produto, o CABLINE®-CA II é uma solução de conexão coaxial extremamente fina projetada para transmissão de dados de alta velocidade. As informações da I-PEX classificam o USB4, Thunderbolt, DisplayPort UHBR20, HDMI 2.1, eDP entre as aplicações de alta velocidade relevantes, e fornecem uma capacidade de transmissão de referência de até 32Gbps/lane PAM4. Portanto, do ponto de vista da linha técnica, o coaxial extremamente fino e os protocolos de alta velocidade como o USB4 têm uma boa base de compatibilidade. No entanto, os engenheiros devem notar que a compatibilidade do protocolo não significa que um único cabo pode garantir a velocidade máxima de um determinado protocolo. Se o USB4 puder operar estavelmente, é necessário considerar vários fatores, como o chip de controle principal, o conector, o layout do PCB, a impedância do cabo, o comprimento do cabo, a atribuição de pinos e a integridade do sinal da linha de alta velocidade completa. Para o I-PEX 82668-100B-01-D, sua estrutura de 40AWG, 50Ω Micro-Coaxial, e 100mm possui uma base para aplicações de sinais de alta velocidade, mas ainda é recomendável confirmar o resultado final através de testes SI, como o gráfico de olho, a perda de inserção, a reflexão e a interferência.

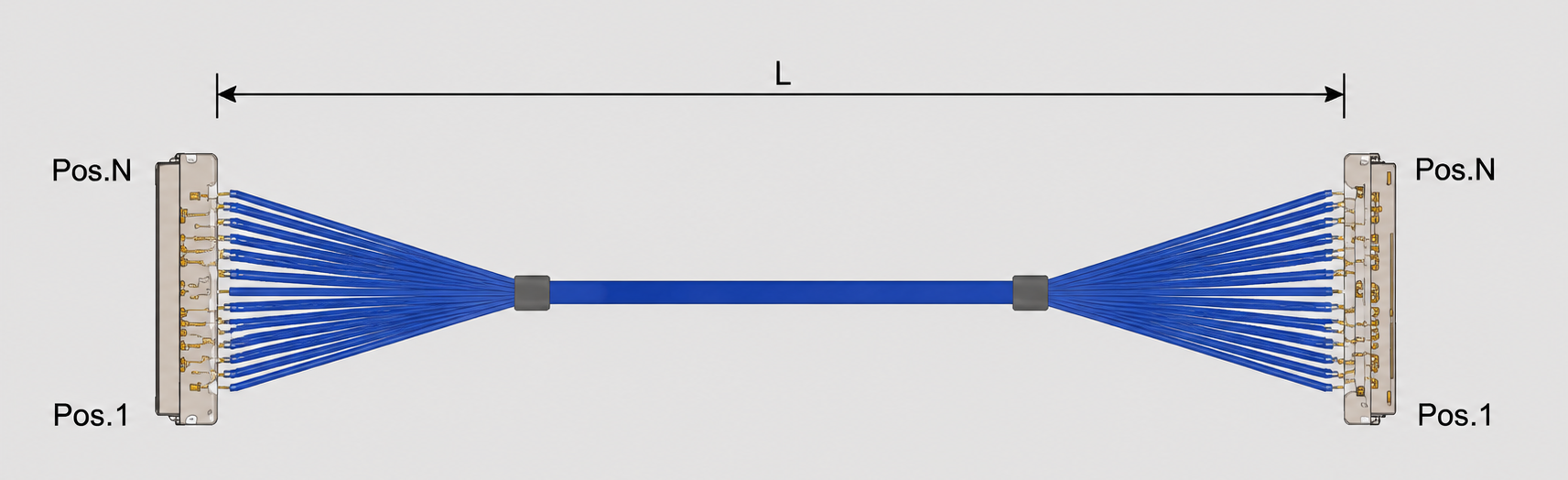

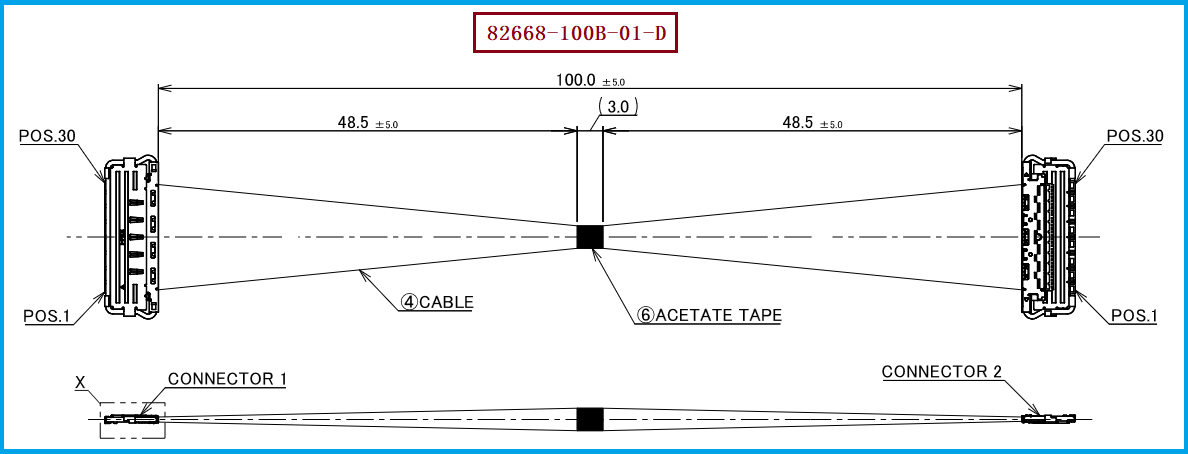

Engenheiros devem focar em confirmar a quantidade de Pin da corrente, o padrão de fio, a impedância, o comprimento, a estrutura de terminação e a compatibilidade do conector ao projetar interfaces de alta velocidade como USB4, pois qualquer mudança em qualquer uma dessas etapas pode afetar a qualidade do sinal de alta velocidade. O número de referência/modelo do produto da corrente coaxial ultrafina deste produto é I-PEX 82668-100B-01-D, usando a corrente coaxial ultrafina AWG #40, o cabo é 50Ω Micro-Coaxial Cable, com comprimento de 100mm, usando uma estrutura de conexão de duplo final 1-1, e o conector de linha配套 é 20680-030T-01. Para compradores, se o projeto precisar de substituição nacional ou busca de um segundo fornecedor, não pode apenas usar "30P, 40AWG, 100mm" como critério de julgamento,还应 verificar a compatibilidade do conector, a sequência de fio, a estrutura de blindagem, a qualidade de terminação e a consistência em lote. Nossa empresa pode fornecer soluções de corrente substituta compatível com I-PEX 82668-100B-01-D, e pode desenvolver conjuntos correspondentes conforme a estrutura real do equipamento do cliente e as necessidades de transmissão de alta velocidade, incluindo a corrente coaxial ultrafina, a terminação do conector, o comprimento da linha e a sequência de fio.
Se o projeto usar USB4, Thunderbolt ou outros interfaces de alta velocidade, é recomendável determinar primeiro o plano do conjunto de fios com base na taxa de sistema real e no número de canais, e então confirmar o especificação do conector e do cabo. Para o I-PEX 82668-100B-01-D, ao escolher, é importante verificar os parâmetros chave como 30P, AWG #40, 50Ω, 100mm, 1-1 e conector 20680-030T-01. Ao realizar substituições compatíveis, não deve-se verificar apenas se "o conector pode ser inserido", mas também o tamanho mecânico, a sequência do cabo, a continuidade da impedância, o efeito de blindagem e a integridade dos sinais de alta velocidade. Especialmente para protocolos de alta velocidade como o USB4, é recomendável realizar testes de amostra, verificação do sistema inteiro e testes SI necessários antes de importar em massa. Nossa empresa está focada continuamente na fabricação de conjuntos de fios coaxiais muito finos e no desenvolvimento de soluções de substituição compatível, podendo fornecer suporte de fabricação de conjuntos de fios compatíveis em torno da especificação do produto original.
