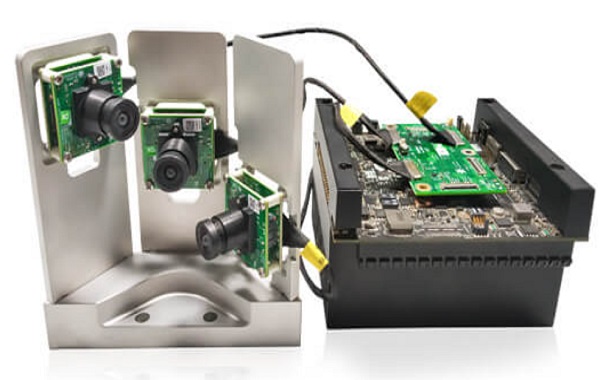

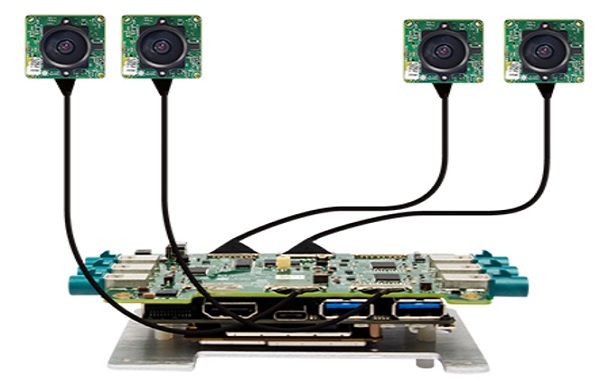

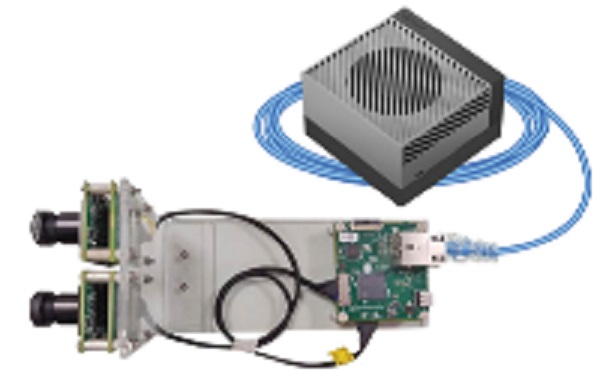

No smartphone, câmeras de veículos, sistemas de visão industrial e dispositivos VR/AR, a interface MIPI está gradualmente se tornando o padrão central para a transmissão de imagens e displays de alta velocidade. Com a constante elevação da resolução, taxa de quadros e velocidade dos canais, as ligações de sinais de alta velocidade impõem requisitos mais altos de perdas de fio, interferência e capacidade de resistência a interferências, bem como flexibilidade da estrutura. Nesse contexto, os cabos coaxiais extremamente finos, graças à sua estrutura coaxial precisa, capacidade de largura de banda alta e excelentes características de blindagem, têm se tornado a solução de conexão crucial para a transmissão de sinais de alta velocidade MIPI.
Este artigo analisará os três aspectos de características estruturais, vantagens de transmissão e seleção de design, explicando como o fio coaxial ultrafino atende aos requisitos de desempenho de interfaces MIPI de alta velocidade.

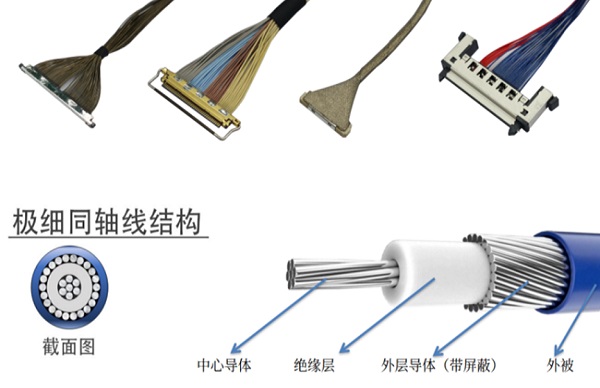

Um, estrutura e características de desempenho de cabos coaxiais extremamente finos
Muito fino coaxial, através da integração do condutor central, do material dielétrico, da camada de blindagem metálica e do revestimento externo, realiza um canal de transmissão miniaturizado, de baixa perda e alta blindagem. Seu diâmetro típico está entre 0,2mm e 0,5mm, adequado para dispositivos de alta velocidade compactos. As principais características são manifestadas nos seguintes aspectos:
Excelente capacidade de bloqueio: a estrutura coaxial possui naturalmente um efeito de bloqueio de 360 graus, que pode eficazmente inibir interferências externas e interferências de sinais.
Baixa perda de energia, alta largura de banda: através de controle rigoroso do tamanho do condutor e dos parâmetros do meio, é possível alcançar alta consistência de impedância e baixa perda de inserção, suportando necessidades de transmissão de alta velocidade de dezenas de GHz.
3. Alta flexibilidade e pequeno volume: adequado para cablagem interna de módulos em espaços limitados, pode manter um raio de curvatura muito pequeno e manter contato confiável.
4. Facilmente suportável para sinais de diferença de alta velocidade: embora o MIPI utilize transmissão diferencial, a estrutura coaxial extremamente fina também pode realizar uma ligação diferencial de alta qualidade através do controle de impedância.
Dois, as principais vantagens do MIPI em transmissões de alta velocidade
O interface MIPI (como CSI-2, DSI) suporta os padrões D-PHY e C-PHY, a taxa de canal pode alcançar 1~6Gbps e até mais alta, exigindo uma alta integridade de sinal do cabo. A vantagem dos cabos coaxiais extremamente finos no sistema MIPI é manifestada em:
1. Excelente desempenho em alta velocidade e integridade de sinal: a impedância do solo pode ser estabilizada em 50Ω ou em 100Ω diferencial, reduzindo significativamente a reflexão e perda de eco, tornando o gráfico de olho claro e a taxa de erro baixa.
2. Elevada capacidade de supressão de EMI: a camada de vedação metálica e o design de接地 independente reduzem a interferência de alta frequência e fortalecem a capacidade do sistema de resistir a interferências externas.
Modulares altamente integrados: estrutura fina e flexível que pode ser manobrada em espaços estreitos, satisfazendo os requisitos de volume e flexibilidade de câmeras de celulares, módulos de VR e sistemas de veículos.
4. Perfeitamente compatível com conectores de alta velocidade micro: freqüentemente usado em conjunto com conectores I-PEX, Hirose, JAE e outros, proporcionando uma conexão de alta velocidade com baixa reflexão, alta proteção contra interferências e contato confiável.
Terceiro, os pontos-chave de design e seleção do sistema.
Na ligação de alta velocidade MIPI, ao usar cabos coaxiais extremamente finos, é necessário considerar fatores elétricos, mecânicos e de consistência de processamento para garantir operação estável:
Controle a comprimento dos cabos: as ligações de alta velocidade devem ser o mais curtas possível para reduzir a perda de inserção e o risco de reflexão.
Consistência de impedância: garantir que a linha de impedância do módulo da câmera até a placa-mãe seja contínua, evitando mudanças bruscas que causem reflexos de sinal.
3. Normar o raio de curvatura: Seguir os requisitos mínimos de raio de curvatura da linha de cabos, evitar curvaturas excessivas que possam causar danos à blindagem.
4. Isolamento e接地: Utilizar estruturas de isolamento total e多点接地, a fim de melhorar a capacidade de resistência a interferências.
Escolha de conectores compatíveis: selecione conectores microscópicos que suportem comunicação de diferença de alta velocidade, garantindo que a técnica de soldagem e o caminho do sinal sejam contínuos.
6. Verificação de nível de sistema: Confirma a estabilidade e a resistência a interferências das linhas de alta velocidade através de testes de SI (integridade de sinal) e EMC (compatibilidade eletromagnética).
Com o aumento contínuo da resolução de imagens e displays, as interfaces MIPI
solicitam requisitos mais rigorosos de integridade do sinal e da estrutura do sistema. As fibras coaxiais ultrafinas, graças à sua alta largura de banda, baixas perdas, forte resistência a interferências e excelente adaptabilidade espacial, tornaram-se a solução de interconexão central para transmissões MIPI. Nos sistemas de成像 de alta resolução, direção automática, visão industrial e AR/VR do futuro, as fibras coaxiais ultrafinas continuarão a desempenhar um papel crucial, fornecendo uma base estável e confiável para interfaces de dados de alta velocidade.
