A era de transmissão de alta velocidade CXP: por que escolher o cabo coaxial ultrafino?

Com a evolução contínua da visão por computador, da detecção automática e dos sistemas de imagem médica em alta resolução e alta taxa de quadros, a linha de aquisição de imagens requer uma transmissão rápida, estável e de baixo ruído. Como um dos interfaces de imagem de alta velocidade mais populares da indústria, o CoaXPress (CXP) é amplamente aplicado devido às suas vantagens de alta largura de banda, forte resistência a interferências e transmissão a longa distância. Em um contexto de miniaturização contínua dos dispositivos e de espaços estruturais cada vez mais apertados, os cabos coaxiais microscópicos (micro coaxial cable) estão se tornando uma forma crítica de interconexão para sistemas CXP devido à sua leveza, flexibilidade e excelentes características de sinal.
Este artigo vai围绕着 CXP 特性，解析极细同轴线束在高速图像传输中的价值与工程应用要点。

---

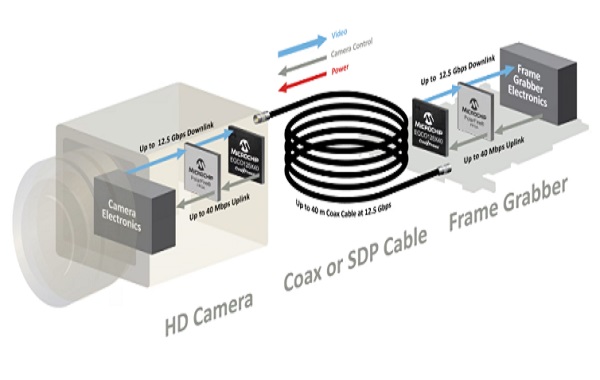

Um, característica de transmissão rápida da interface CXP

CoaXPress é um padrão de transmissão coaxial para câmeras industriais de alta velocidade, cujas características principais incluem largura de banda alta (até 12,5 Gbps por canal), possibilidade de transmissão simultânea de vídeo, controle e alimentação (PoC), além de transmissão a longa distância e excelente desempenho anti-interferência. Com o encolhimento do tamanho das câmeras e o aumento da integração de interfaces, os cabos coaxiais tradicionais, que são mais grossos, são limitados em flexibilidade de cablagem, raio de curvatura e peso, o que promove a aplicação de cabos coaxiais microfino e flexíveis para as interconexões de alta velocidade CXP.

---

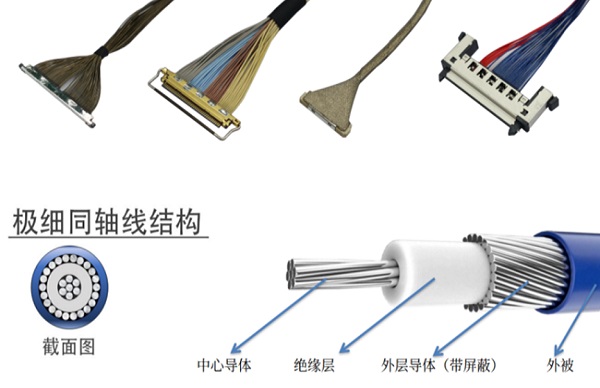

Segunda parte: Características estruturais e vantagens dos feixes coaxiais ultrafinos

Muito fino coaxial bündel geralmente usa micro coaxiais de 36 a 42 AWG, que possuem controle preciso da impedância característica, estrutura de vedação completa e excelente flexibilidade. Graças a essas características, ele pode garantir eficazmente a integridade de sinais de alta velocidade, reduzir perdas de inserção, reflexão e interferência de EMI, e ainda atender às necessidades complexas de configuração de cabos em espaços compactos. Vários cabos podem ser integrados em estruturas planas ou cilíndricas, aprimorando ainda mais a densidade de configuração e o desempenho de leveza do sistema.

---

Terceiro, o valor aplicativo e os pontos de atenção de engenharia no sistema CXP.

Em cenários de transmissão de alta velocidade, a faixa coaxial extremamente fina pode melhorar significativamente a flexibilidade do design do sistema, reduzir o espaço de ocupação da cablagem, especialmente adequada para partes móveis como câmeras industriais, articulações de robôs, estruturas de guia, etc. Em engenharia prática, é necessário prestar atenção a questões como a consistência de impedância, o impacto das curvaturas na perda de inserção, a supressão da interferência entre múltiplas faixas, a gestão de corrente e aumento de temperatura sob alimentação PoC, bem como a compatibilidade entre o comprimento da faixa e a velocidade do sinal, para garantir o funcionamento estável a longo prazo da linha de alta velocidade.

---

Muito fino cabo coaxial, graças à alta densidade, impedância precisa, alta supressão e propriedades flexíveis, está se tornando uma solução de interconexão indispensável para sistemas de transmissão de imagem de alta velocidade CoaXPress. Ele não só pode atender aos rigorosos requisitos de integridade do sinal de alta velocidade da ligação, mas também combina a leveza e a flexibilidade da instalação de cabos, permitindo que o sistema mantenha um desempenho estável em espaços compactos e estruturas móveis. À medida que a velocidade do conector CXP continua a aumentar, o cabo coaxial muito fino desempenhará um papel ainda mais crucial em áreas como visão por computador, inspeção automática, imagens médicas.

Sou【Suzhou Huichengyuan Electronic Technology】，focado a longo prazo no design e personalização de cabos de sinais de alta velocidade e cabos coaxiais extremamente finos, comprometido em fornecer soluções de interconexão de alta velocidade estáveis e confiáveis. Para obter mais informações, bem-vindo ao contatoZhang gerente: 18913228573 (mesmo número do WeChat)。
