Classificação：conectores

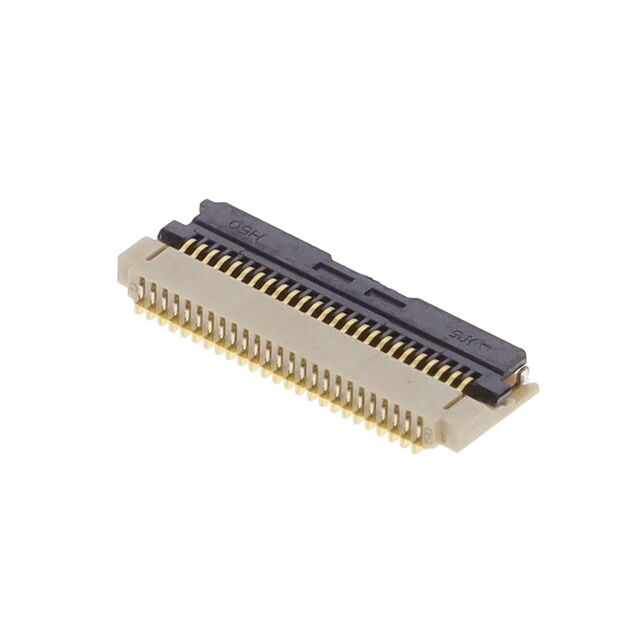

Conectador Hirose FH29DJ-50S-0.2SHW(05) - visão geral do produto:
 | Fabricante | Hirose |
| Fabricante n° de referência | FH29DJ-50S-0.2SHW(05) | |
| Descrição do produto | CONN FPC BAIXO 50POS 0.2MM R/A，50 posições conectador FPC, ponta, parte inferior 0.008" (0.20mm) montagem superficial, ângulo reto |
Hirose FH29DJ-50S-0.2SHW(05) conectador atributos do produto:
| Tipo | Descrição |
| Categorias | Conector, dispositivo de interligação |
| FFC e FPC (conectores flexíveis planos) | |
| FFC, FPC (flexible printed circuit) connector components | |
| Fabricante | Hirose Electric Co Ltd |
| Série | FH29D |
| Embalagem | Bobina (TR) |
| Flat flexible types | FPC |
| Instalação de tipo | Surface mount, right angle |
| Conector/tipo de contato | Ponto de contato, parte inferior |
| fiores de agulha | 50 |
| Espaço | 0.008"（0.20mm） |
| Conector | Soldagem |
| FFC, FCB espessura | 0.20mm |
| altura da prancha | 0.047"（1.20mm） |
| Função de bloqueio | Triggers lock |
| Tipo de extremidade de cabo | Fita de soldagem |
| Material de contato | Bronze de estanho |
| Tratamento da superfície do contato | Revestido com ouro dourado |
| Material de revestimento | Polímero de cristal líquido (LCP), sem halogênio |
| Materiais para atuador | Polipropileno sulfeto (PPS), reforçado com fibra de vidro, sem halogênios |
| Características | Solda de cauda fixa, zero força de inserção (ZIF) |
| Tensão nominal | 40V |
| Temperatura de trabalho | -55°C ~ 85°C |
| Corrente nominal (ampères) | 0.25A |
| Superfície de tratamento do contato | 1.97µin（0.050µm） |
| Cor do invólucro | Bege |
| Cor do acionador | Preto |
| Aparições emparelhadas | 20 |
Hirose FH29DJ-50S-0.2SHW(05) conector produto (série) resumo:
A série FH29D de conectores FFC/FPC é fabricada pela Hirose Electric Co. Ltd. e projetada especificamente para necessidades de interconexão de alta performance. A série utiliza montagem em superfície de ângulo reto e é adequada para cabos flexíveis planos FFC/FPC com espaçamento de 0,20 mm, possuindo configuração de contato de 50 pinos. Sua estrutura ZIF (Zero Insertion Force) e função de travamento de gatilho garantem o contato estável e confiável do conector, além de design de fixação de ponta, facilitando a operação de soldagem. Os conectores da série FH29D são feitos de polímero de cristal líquido (LCP) altamente resistente ao calor e de poliestireno de Policloroetileno (PPS) sem halogênio, garantindo operação estável em ambiente de trabalho de -55°C a 85°C. Os materiais dos contactos são bronze fosforado e cobertos com ouro, oferecendo excelentes propriedades de condução elétrica e resistência à corrosão. Além disso, a tensão nominal do conector é de 40V, a corrente nominal é de 0,25A e suporta até 20 conexões, adequado para vários dispositivos eletrônicos precisos e aplicações industriais. Este conector é amplamente utilizado em dispositivos portáteis, eletrônicos de consumo, eletrônicos automotivos e outros setores, tornando-se uma escolha ideal para soluções de conexão devido à sua pequena dimensão e excelente desempenho.
Hirose FH29DJ-50S-0.2SHW(05) conector documento e mídia:
| Tipo de recurso | Link |
| Especificações | FH29 Series Datasheet |
Conector Hirose FH29DJ-50S-0.2SHW(05) original | informações sobre substitutos:
Nós nos concentramos na fornecimento em estoque de conectores da marca (Hirose), comprometidos a fornecer soluções de conexão de alta qualidade e confiáveis para os nossos clientes. Nossos produtos incluem peças originais e substitutos de alta performance, que passaram por testes rigorosos para garantir estabilidade e eficiência. Bem-vindo a entrar em contato conosco através dos meios de contato listados na página de documentos!
