Com a ampla aplicação da plataforma NVIDIA Jetson em visão robótica, câmeras inteligentes, visão industrial, drones e dispositivos de IA de borda, não só é necessário transmitir dados de imagem de alta velocidade entre o módulo de câmera e a placa principal, mas também considerar o espaço interno do dispositivo, o controle de EMI, a confiabilidade mecânica e a estabilidade de operação a longo prazo. O que se diz sobre "por que a NVIDIA recomenda o cabo coaxial ultrafino em vez de FFC" pode ser compreendido mais accuradamente do ponto de vista do engenharia de design: por que os engenheiros, em dispositivos de visão de alta velocidade relacionados ao Jetson, tendem a adotar o cabo coaxial ultrafino como solução de conexão de câmera de alta velocidade. Em comparação com o cabo FFC convencional, cada canal de sinal de alta velocidade do cabo coaxial ultrafino possui uma estrutura de blindagem coaxial independente, o que permite um melhor controle da interferência entre sinais e da interferência electromagnética externa. Em ambientes de transmissão de dados de câmera de alta velocidade como MIPI, isso tem um valor significativo para manter a integridade do sinal. Especialmente quando a resolução da câmera, a taxa de quadros e a taxa de transmissão de dados continuam a aumentar, a dependência exclusiva de cabos comuns para uma transmissão estável e de alta velocidade enfrentará desafios como controle de impedância, interferência, EMI e espaço de cablagem, portanto, o cabo coaxial ultrafino está gradualmente se tornando uma escolha importante para a conexão interna de dispositivos de visão de alta performance.

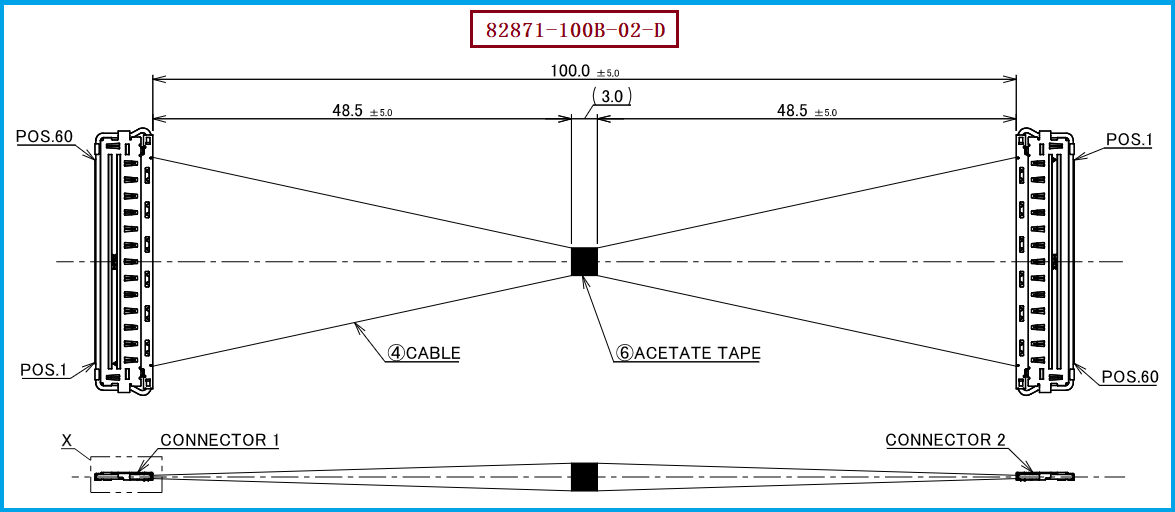

O produto apresentado neste artigo é o modelo I-PEX 82871-100B-02-D, que pertence à série CABLINE®-CA II de soluções de cabos coaxiais ultrafinos, e o conector de extremidade correspondente é o modelo 20680-060T-01, com comprimento de cabo de 100MM. Do ponto de vista do engenheiro na seleção de produtos, o comprimento de 100MM é adequado para conexões de sinais de curto alcance de alta velocidade em módulos de câmera, placas de visão AI e dispositivos compactos, podendo reduzir problemas de curvatura, layout e ocupação de espaço trazidos por cabos longos ao atender aos requisitos de distância de conexão. O conector CABLINE®-CA II adota um design de espaçamento ultrafino de 0,4mm e combina a estrutura de blindagem e trava mecânica, adequado para conexões de sinais de alta velocidade em dispositivos eletrônicos de alta densidade e miniaturizados. Para os compradores, as informações I-PEX 82871-100B-02-D, 20680-060T-01 e 100MM também são parâmetros que precisam ser confirmados com atenção durante a confirmação de amostras, seleção de substitutos, verificação de BOM e cotação da cadeia de suprimentos.
Os benefícios do FFC estão na estrutura simples, custo relativamente fácil de controlar e flexibilidade melhor, mas quando a aplicação entra em um ambiente de alta velocidade, alta densidade e forte EMI, os engenheiros geralmente precisam prestar mais atenção à consistência de impedância, interferência de sinais adjacentes,耦合 de ruído externo e continuidade de screening na área de conexão. Cabos coaxiais ultrafinos, através da estrutura "fio central + camada isolante + camada de screening", fornecem um ambiente de transmissão mais independente para sinais de alta velocidade, ao mesmo tempo em que podem ser controlados de forma integrada através da estrutura do fio, impedância, screening e processo de terminação. Para dispositivos de visão Jetson, as câmeras geralmente precisam completar a transmissão de dados de alta velocidade em um espaço limitado, ao mesmo tempo em que o dispositivo interno pode conter processadores, fontes de alimentação, módulos de comunicação sem fio e outros circuitos digitais de alta velocidade, portanto, o conjunto de cabos de conexão não é apenas "transmitir sinais do ponto A ao ponto B", mas também está diretamente relacionado à integridade do sinal do sistema e ao design EMC. Nossa empresa pode fornecer soluções de substituição de conjunto de cabos compatíveis com I-PEX 82871-100B-02-D, que podem ser fabricados conforme as especificações do conector, do fio, da长度, do número de Pin, da direção de traçado e do espaço de instalação do dispositivo, fornecendo soluções de conjunto de cabos nacionalizadas e compatíveis para dispositivos de visão Jetson, módulos de câmera de AI e dispositivos eletrônicos de alta velocidade.
Para engenheiros, ao escolher o I-PEX 82871-100B-02-D ou sua substituição compatível, não deve-se limitar a verificar se "o conector pode ser inserido". É necessário confirmar também o modelo do conector, o número de pinos, a estrutura do cabo, a impedância característica, o comprimento do cabo, a estrutura de blindagem, o método de terminação e os requisitos de sinais de alta velocidade reais. Este plano define claramente o conector de terminação de cabo como 20680-060T-01, com comprimento padrão de referência de 100MM. Portanto, ao realizar substituição nacional ou desenvolvimento adicional, deve-se primeiro se alinhar com a estrutura de interface e os requisitos elétricos do cabo original, e então confirmar o comprimento e a direção de saída do cabo com base no espaço de instalação real do equipamento. Se for usado em câmeras Jetson, visão computacional ou outras aplicações de câmera de alta velocidade, é recomendado que, no estágio de amostra, se verifique principalmente a integridade do sinal de alta velocidade, o número de erros, a interferência crosstalk, a EMI e a estabilidade de operação real do equipamento. Para os compradores, é recomendável verificar se o produto substituto pode manter a compatibilidade da interface do conector original, o tamanho do cabo idêntico, o prazo de entrega estável e a consistência na fabricação em massa, para reduzir os riscos de importação posteriores.
