Classificação：arnês
Para notebooks, tablets, módulos de exibição de alta velocidade, dispositivos VR/AR e outros eletrônicos com espaço altamente limitado, as fitas coaxiais ultrafinas muitas vezes precisam ser dobradas, traçadas e montadas em espaços estreitos. Portanto, "qual é a vida útil de flexão?" é um problema que os engenheiros prestam muita atenção ao escolher modelos, e também é um importante indicador para os compradores julgarem a qualidade da fita e a capacidade de fabricação do fornecedor. No entanto, é necessário clarificar que as fitas coaxiais ultrafinas não têm um número fixo de curvas que podem ser usados diretamente sem testes. O raio de curvatura, o ângulo de curvatura, a velocidade de movimento, a carga, a direção de curvatura, a estrutura do material, o revestimento de blindagem, a área de conexão e o ambiente de uso real afetam a vida útil final. A I-PEX testa a flexibilidade do Micro-Coaxial Cable através de curvas de ±90° e testa os parâmetros S após diferentes ciclos, além de verificar se há quebras de fio e outras falhas mecânicas. Isso indica que a avaliação real da "vida útil de flexão" não pode ser feita apenas observando o aspecto, mas deve considerar tanto a integridade mecânica quanto a estabilidade das propriedades elétricas de alta velocidade.

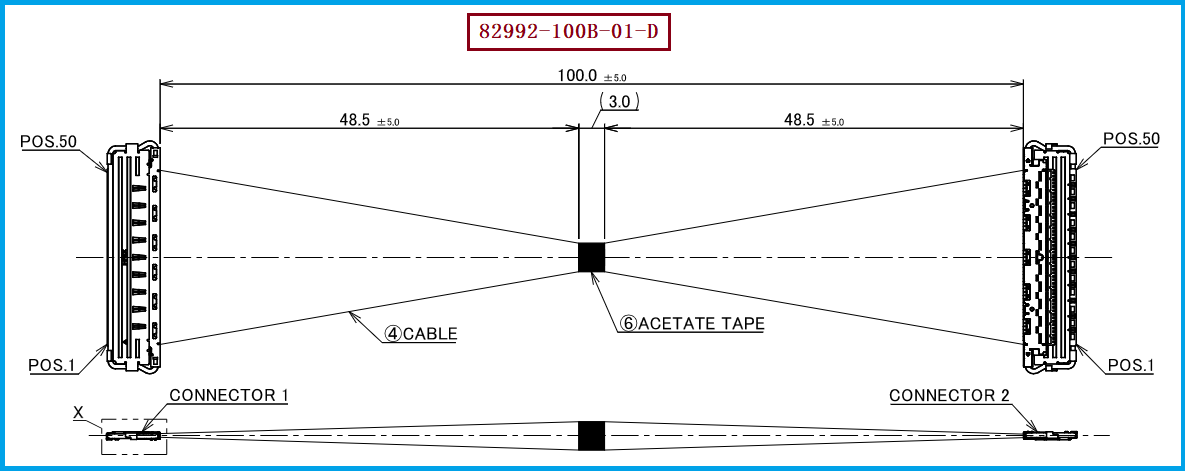

O modelo do produto correspondente é I-PEX 82992-100B-01-D, pertence à série CABLINE®-CA II de cabos coaxiais ultrafinos de 50Pin, utiliza cabo micro-coaxial de 40AWG, 100mm de comprimento e estrutura de conexão de dois extremos 1-1. O conector de linha correspondente é o modelo 20680-050T-01, com conector de 50PIN e estrutura densa de 0,4MM Pitch. CABLINE®-CA II utiliza espaçamento ultrafino de 0,4mm, inserção horizontal, ZenShield® completamente blindado e design de trava mecânica, direcionado para conexões internas em dispositivos eletrônicos de alta velocidade e miniaturizados. Para tal cabo coaxial ultrafino de 50PIN, a resistência à flexão não pode ser simplesmente entendida como "a linha não se quebra é suficiente". Durante o processo de flexão repetida, o condutor central, a camada isolante, a camada de blindagem e a área de terminação podem suportar tensões mecânicas cíclicas; uma vez que a estrutura se fatiga, mesmo que não haja danos visíveis, pode manifestar-se em mudanças na impedância, aumento da perda de inserção, piora do retorno ou queda na integridade do sinal de alta velocidade. Portanto, em projetos reais, é recomendável que os engenheiros verifiquem a vida útil de flexão, o raio mínimo de flexão e os parâmetros S/performância de condução após a flexão como um todo, em vez de perseguir apenas algum número publicitário como "milhões de vezes". I-PEX também destaca que o cabo micro-coaxial realiza transmissão de sinais de alta velocidade e capacidade de resistência a ruído através da estrutura do condutor central, camada de meio e camada de blindagem metálica.
Engenheiros, ao perguntar ao fornecedor de cabos "quantas vezes pode ser dobrado", sugerem confirmar adicionalmente o raio de dobra, o ângulo de dobra, as condições de carga, a frequência de ciclo, o número de testes e as mudanças na performance elétrica antes e após os testes. Por exemplo, os dados de teste de flexibilidade publicados pelo I-PEX mostram diferenças significativas nos resultados do Micro-Coaxial Cable em diferentes raios de dobra, o que indica que o raio de dobra tem um impacto direto na durabilidade; o mesmo material de fio, sob um raio de dobra menor, sofre uma maior tensão mecânica, e sua durabilidade não pode ser simplesmente equivalente às condições de um raio de dobra maior. Para os compradores, isso é particularmente importante: o "número de dobras" fornecido pelo fornecedor deve corresponder a métodos de teste e critérios de julgamento claros para ter valor comparativo. Para cabos coaxiais ultrafinos de alta velocidade, uma abordagem de aceitação mais razoável é combinar inspeção de aparência/quebra + teste de continuidade + teste de impedância/S-parameters + verificação de sinais de alta velocidade após dobra. Em outras palavras, a verdadeira durabilidade de flexibilidade valorosa é quando o cabo, após um número especificado de dobragens repetidas, ainda pode atender aos requisitos de confiabilidade mecânica e performance elétrica do projeto, e não simplesmente perseguir um número de ciclo aparentemente grande.

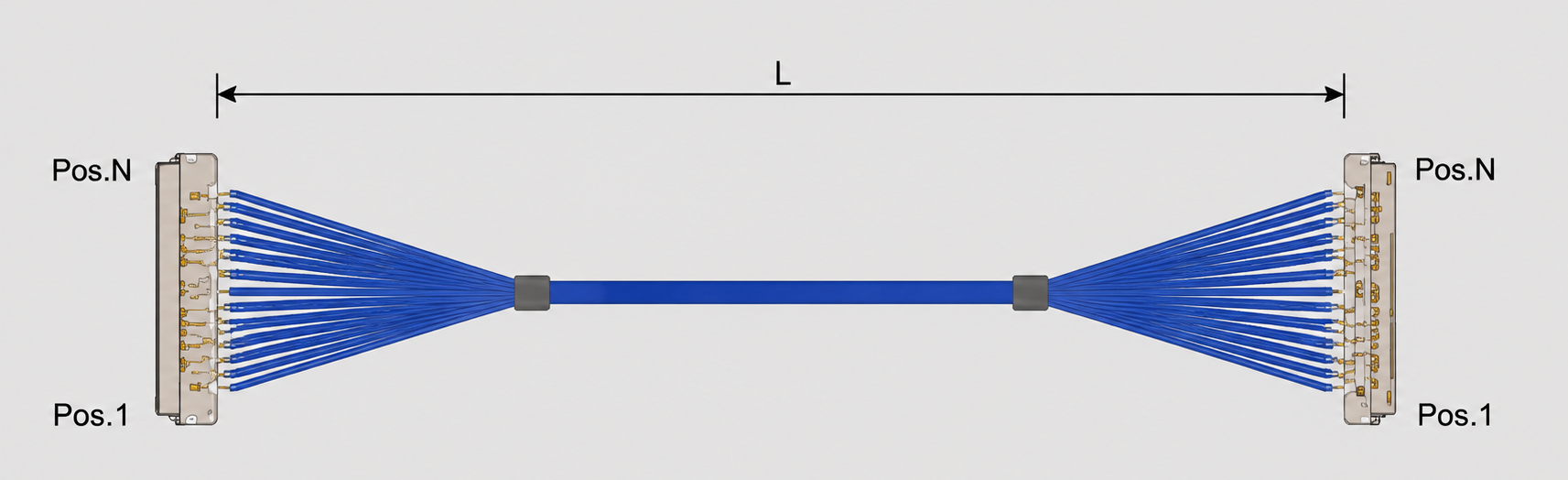

Se a necessidade do projeto for encontrar um cabo compatível e nacional para o I-PEX 82992-100B-01-D, é recomendável que os engenheiros e compradores foquem em cinco dimensões: primeiramente, a quantidade de 50 PINs e Pitch de 0,4 mm, garantindo que as dimensões mecânicas e posições dos PINs sejam completamente correspondentes no lado do conector; em seguida, o cabo coaxial fino de 40 AWG e comprimento de 100 mm, evitando desvios significativos no diâmetro do fio, impedância e perdas de transmissão; terceiro, a estrutura de linha dupla 1-1 e a definição de sequência/PIN, garantindo que os sinais dos dois extremos possam ser correspondidos corretamente; quarto, a estrutura de blindagem, o método de接地 e a técnica de terminação, especialmente prestando atenção à EMI e à integridade do sinal em ambientes de sinais de alta velocidade; quinto, a verificação da confiabilidade de dobra, exigindo que o produto substituto atenda aos requisitos mecânicos e elétricos do projeto após o número especificado de condições de dobra e ciclos. As informações oficiais do CABLINE®-CA II indicam que a série suporta 20/30/40/50 PIN e oferece várias soluções de cabo micro-coaxial; onde o número de peça de avaliação correspondente a 50 PIN, 40 AWG, 100 mm, 1-1 é exatamente 82992-100B-01-D. nossa empresa pode fornecer: solução de cabo substituto compatível com o I-PEX 82992-100B-01-D, que pode ser ajustada conforme a estrutura do dispositivo do cliente, comprimento da linha, sequência da linha, conector e requisitos de desempenho elétrico, oferecendo escolhas substitutivas nacionalizadas para desenvolvimento de engenharia, verificação de amostras e compra em massa.
