No电缆 coaxial micro cada tendência de desenvolvimento contínuo de dispositivos médicos em miniaturização, precisão e alta performance, está se tornando a escolha preferida de cada vez mais fabricantes de dispositivos médicos. Especialmente em aplicações de alto nível como endoscópios eletrônicos, robôs cirúrgicos, dispositivos de imagem portáteis, o cabo coaxial micro, graças à sua capacidade de transmissão de alta frequência, excelente desempenho de resistência a interferências e estrutura flexível excepcional, tem significativamente melhorado o desempenho geral e a confiabilidade dos dispositivos médicos.
O que é um cabo coaxial microscópico (Micro Coaxial Cable)?

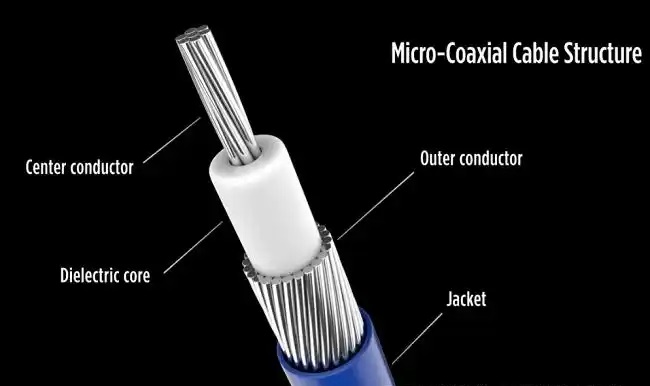

Um cabo coaxial ultrafino é um cabo de transmissão de sinais de alta frequência com diâmetro externo extremamente pequeno e estrutura altamente precisa. Normalmente, é composto por condutor central, camada isolante, camada de blindagem tecida e revestimento externo. Seu diâmetro pode ser fino até menos de 0,2 mm, e em comparação com os cabos de arrumação tradicionais ou os cabos multicore, possui as seguintes vantagens significativas:
Excelente integridade de sinal
Efectivamente suprime a interferência de sinal e a interferência electromagnética através de uma estrutura coaxial, garantindo a transmissão estável de imagens em alta definição e dados precisos.
Extrema flexibilidade
Adapta-se a traçados complexos em espaços e a múltiplas curvas, especialmente adequado para ambientes de cablagem complexos internos de dispositivos médicos minimamente invasivos.
• Suporte para transmissão de alta frequência e alta largura de banda
Atender às necessidades de alto desempenho em vídeos em alta definição, imagem em tempo real e transmissão de sinais de alta densidade.
Segundo, as necessidades essenciais do campo da medicina para os cabos coaxiais ultrafinos
Com o avanço na inteligência e miniaturização dos dispositivos médicos, os cabos coaxiais ultrafinos mostram uma vantagem significativa em várias situações típicas:
Câmera endoscópica eletrônica
Capacidade de transmissão de imagens de pequeno tamanho e alta resolução, garantindo que os médicos realizem operações visuais em tempo real, claras e sem atrasos.
Robô cirúrgico
Sistemas de controle multiaxial e feedback visual requerem uma grande quantidade de transmissão de sinais de alta velocidade, e cabos coaxiais extremamente finos podem garantir uma transmissão de sinais de alta frequência, alta velocidade e estável.
Dispositivo de imagem portátil
Como os aparelhos de diagnóstico por ultrassom, os monitores de ECG e outros, têm requisitos mais altos de leveza, flexibilidade e capacidade de resistência a interferências para os cabos.

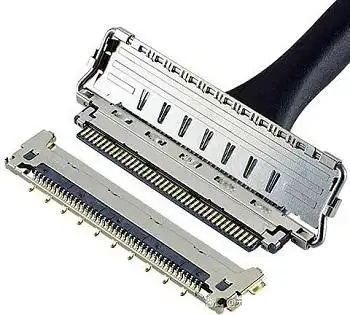

Três, resumo do conector I-PEX 20680-040T-01
Série de modelo: CABLINE®-CA II
1. Desenho estrutural
Adotando uma distância de 0,4 mm, estrutura de SMT dupla fileira do invólucro de micro-coaxial cable conector (Plug Housing).
2、componentes complementares
Utilizado em conjunto com a carcaça metálica de blindagem (Shell A, P/N 3204-0401) e o conjunto de barra de trava mecânica (Lock Bar Assembly, P/N 20681-040T-01), o montagem forma um componente de conector completo de alta estabilidade.
3、Desempenho elétrico e de transmissão
• Capacidade de transmissão de alta velocidade: suporta até 20 Gbps de taxa de dados, possui excelente integridade de sinal, adequado para transmissão de imagens de alta definição e transmissão de dados de alta velocidade.
• Designo de blindagem EMC: Utiliza a estrutura de blindagem ZenShield®, combinada com多点接地, a fim de melhorar significativamente a performance de resistência a interferência electromagnética (EMI).
4、Compatibilidade de cabos
Compatível com cabos micro-coaxiais de 45Ω a 50Ω (AWG #40 a #38).
• Suporta simultaneamente as necessidades de aplicação de twin-coax e fios discretos com diâmetro inferior a φ0.4 mm.
Graças ao excelente desempenho de transmissão de sinais de alta frequência, à excelente flexibilidade e à excelente capacidade de resistência a interferências, o micro coaxial cable (cabo coaxial ultrafino) está gradualmente se tornando o padrão de configuração de conexão interna de equipamentos médicos modernos. E o conector I-PEX 20680-040T-01, graças à sua transmissão de alta velocidade, design totalmente blindado e estrutura mecânica confiável, oferece garantia de alta estabilidade e alta confiabilidade para o cabo coaxial ultrafino, sendo um componente essencial e不可或缺 em imagens médicas e instrumentos precisos.
