Hoje, com a aceleração contínua da transmissão de sinais de alta velocidade e a miniaturização de dispositivos, o cabo coaxial micro (Micro Coaxial Cable) como um novo tipo de cabo de precisão, graças às suas excelentes propriedades elétricas e alta flexibilidade, já se tornou uma solução de conexão central para produtos eletrônicos miniaturizados, como laptops, câmeras de alta definição, drones, dispositivos de vestir inteligentes etc. Este artigo vai apresentar de maneira sistemática a estrutura e as vantagens do cabo coaxial micro, e destacar o conector altamente elogiado na indústria, o I-PEX 20878-030T-01.
O que é um feixe coaxial ultrafino?

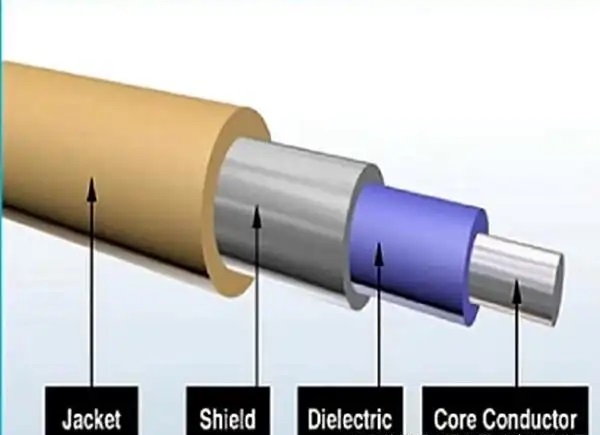

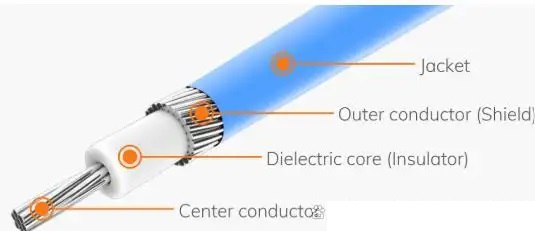

Micro coaxial cable é um material de transmissão de alta precisão que se assemelha ao cabo coaxial tradicional, mas com diâmetro mais pequeno e desempenho melhor. Sua estrutura típica inclui:
Condutor interno: geralmente adota fio de cobre revestido de prata com alta condutividade;
Camada isolante: usar materiais de polietileno ultrafino (PE) ou fluoropolímero etileno propileno (FEP), garantir baixa perda dielétrica.
Camada de bloqueio: Camada de tecido metálico denso, eficaz em suprimir interferências eletromagnéticas.
• Capa protetora: fabricada com material resistente ao desgaste e à alta temperatura, garantindo uso estável a longo prazo.
Dois, as principais vantagens do núcleo de fio coaxial extremamente fino
• Excelente desempenho anti-interferência — Camada de blindagem de alta densidade eficazmente reduz o impacto do EMI, garantindo a transmissão estável de sinais de alta velocidade;
Excelente flexibilidade — adequado para cablagem interna em dispositivos micro de espaço limitado;
Baixa atenuação de sinal – suporta transmissão de sinais a mais alta velocidade e maior distância;
Design leve - satisfaz a tendência de design fino e integrado.
Introdução ao conector I-PEX 20878-030T-01
Características principais e parâmetros técnicos:

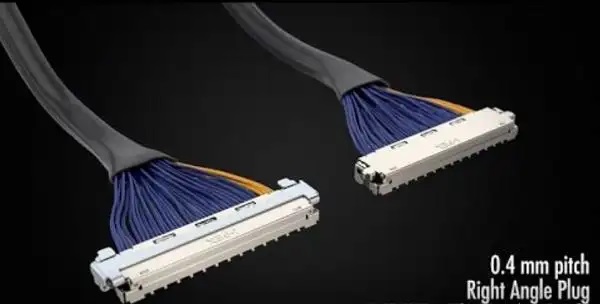

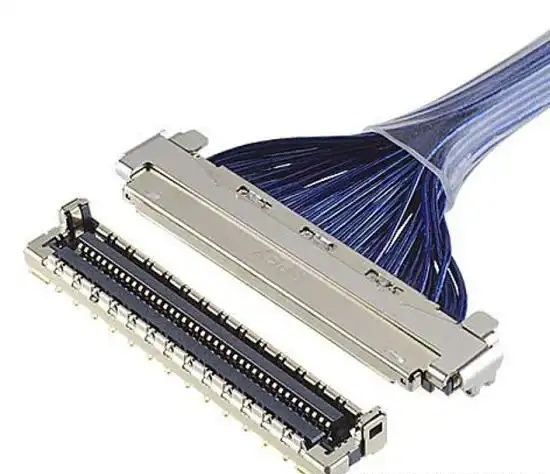

Série de posicionamento: CABLINE®-UM série, 40 Gbps/lane (PAM3), conectores verticais com trava de 0,4 mm de espessura;
Número de ganchos: 30 Pin (comumente utilizado com o componente de conector 20877-030T-01);
Espaçamento de contato (Pitch): 0,4 mm;
• Altura de inserção (Altura de Engate): Máxima 2.35 mm, valor típico 2.20 ± 0.15 mm (inclusive da tampa de bloqueio);
Especificação de compatibilidade de linha: suporta micro-coax AWG#38–#46 (50 Ω) e fios discretos (discrete wire).
• Velocidade de transmissão: suporta interfaces de alta velocidade como USB4 / Thunderbolt 4 / PCIe Gen4 / eDP HBR3, com a taxa máxima de 20 Gbps/lane em canal único, e pode alcançar 40 Gbps/lane no modo PAM3.
• Estructura de blindagem: Designo de blindagem completa ZenShield® e多点接地, aumentando eficazmente a capacidade de supressão de EMI;
• Vida útil mecânica: ≥30 ciclos de inserção e removação.

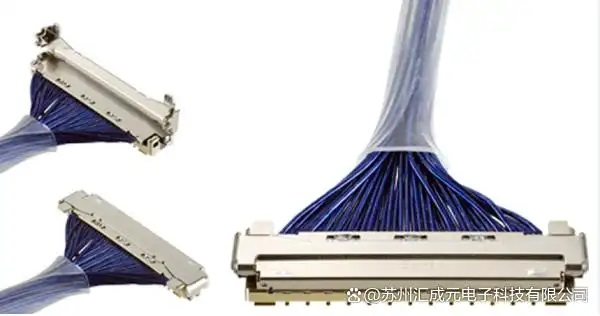

I-PEX 20878-030T-01, graças à sua alta densidade estrutural, capacidade de transmissão de alta velocidade e excelente desempenho de blindagem, tem se tornado a solução de conexão Micro-Coax preferida por muitos eletrônicos de alta tecnologia, aplicada amplamente em módulos de câmera de laptop, sistemas de imagem veicular e interfaces de display de alta velocidade como eDP/HDMI 4.0.
Quatro, aplicações típicas de fios coaxiais extremamente finos
Thin laptop camera module
Sistema de imagem de alta definição para veículos
• Tela LCD de alta resolução
Modulo de câmera HD para drone
Imagens médicas e equipamentos de inspeção industrial
Graças à sua excelente integridade de sinal e às características flexíveis de cablagem, os cabos coaxiais ultrafinos estão se tornando um carrier crucial para transmissões de alta frequência e alta velocidade. O I-PEX 20878-030T-01, com seu alto desempenho, alta confiabilidade e excelente design de compatibilidade eletromagnética, está mostrando uma forte capacidade técnica e valor de aplicação em várias indústrias.
