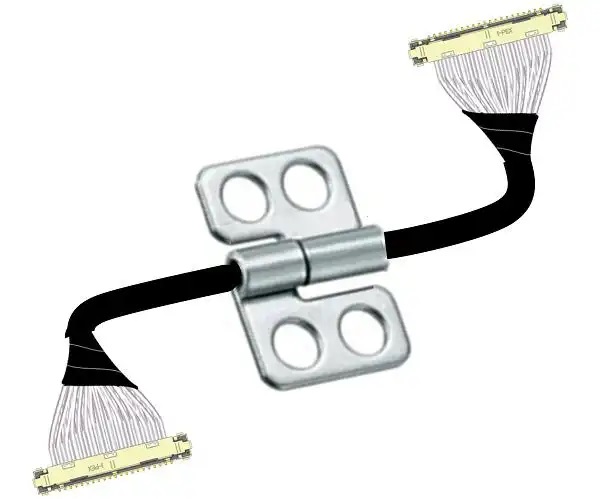

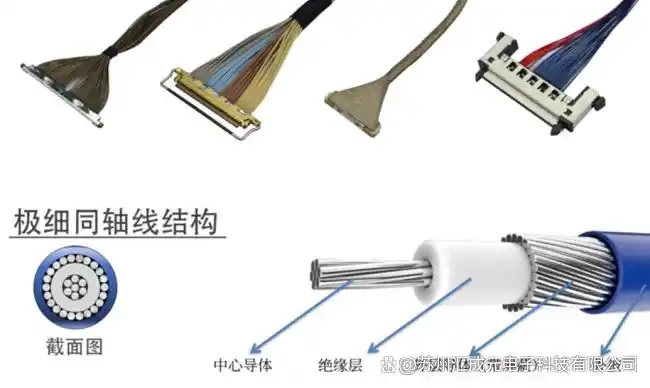

Hoje, com a crescente demanda por transmissão de sinais de alta velocidade, o micro coaxial cable (cabo coaxial fino) se destaca por suas características de alta frequência e baixa perda, resistência a interferências, leveza, flexibilidade e maleabilidade, sendo amplamente aplicado em eletrônicos precisos como laptops, dispositivos de tablet, smartphones e câmeras de veículos. Para garantir que ele mantenha a estabilidade das suas performances em ambientes complexos, as linhas devem passar por várias inspeções rigorosas antes de serem fabricadas. Este artigo, com base no exemplo de aplicação do conector I-PEX 20532-030T-02, organiza os projetos de teste comuns e os padrões de julgamento do cabo coaxial fino.
Um, projetos de teste comuns e padrões para cabos coaxiais microfino (micro coaxial cable)
Inspeção de aparência
Objetivo: Confirmar que o aspecto do cablagem e conectores está normal.
Padrão: A superfície do cabo deve ser lisca, sem arranhões, rasgos, ferimentos, impurezas, sujidade, etc.; os pontos de solda devem ser bem preenchidos, sem soldas defeituosas ou faltantes.
Teste de continuidade
Objetivo: Garantir que a linha esteja em perfeito estado de condução, sem qualquer tipo de curto-circuito.
Padrão: Resistência de curto-circuito ≤ 1 Ω (ou de acordo com o intervalo definido pelo produto).
Teste de resistência a tensão (Hi-pot Test)
Objetivo: Verificar a capacidade de resistência à tensão do cabo, para evitar fuga de corrente ou falha de isolamento.
Padrão: AC 300 V/0,5 mA/2 s, não deve haver falha de isolamento ou arco durante o processo de teste.
Teste de resistência de isolamento (IR Test)
Objetivo: verificar se a capacidade de isolamento entre os condutores atende aos padrões.
Padrão: Resistência de isolamento ≥ 10 MΩ (condições de teste: CC 250 V/1 min).
Teste de força de inserção e extração
Objetivo: Confirmar que a força de inserção e extração do conector está em conformidade com as especificações de design, garantindo a confiabilidade dos conectores.
Executar conforme especificações do catálogo de produtos I-PEX 20532-030T-02.
6. Teste de impedância característica
Objetivo: Verificar o ajuste de impedância dos cabos no sistema de circuito, evitando reflexões e perdas de sinal.
Padrão: Geralmente controlado em 50 Ω ± 10%，o valor específico depende das especificações do cliente ou do produto.

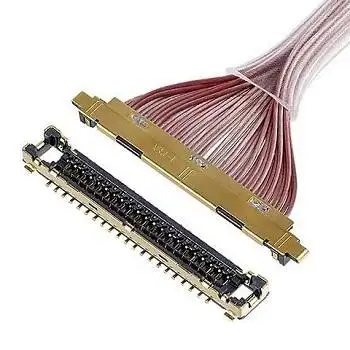

Introdução ao conector I-PEX 20532-030T-02
• Linha de produtos: CABLINE®-UX II (conector microcoaxial/dobroaxial), onde 20532 é o modelo do invólucro do conector e 030T-02 representa a categoria T-02 de 30 pinos.
• Número de pontos: 30.
• Distância entre pontos: 0,25 mm.
• Suporte a cabos: compatível com fios micro coaxiais AWG #44/#46 e mais finos.
Suporte a taxa de sinal: Apto para USB 3.1 Gen 1 (5 Gbps), V-By-One HS 1.4 (4 Gbps), eDP (2.7 Gbps), MIPI e outros sistemas de sinais de diferença de alta velocidade.
I-PEX 20532-030T-02 é uma caixa de conector de 30 fios de alta precisão otimizada para cabo micro coaxial, com vantagens como estrutura compacta, alta integridade de sinal, excelente desempenho de blindagem EMC e compatibilidade ambiental, sendo amplamente aplicada em áreas como eletrônicos de consumo de alta gama, óculos de realidade virtual e aumentada, probes médicos e equipamentos de imagem industrial.
Com a vantagem de alta frequência e baixa perda, leveza, finura e flexibilidade, o micro cabo coaxial já se tornou a solução central para transmissão de alta velocidade em equipamentos precisos. Combinado com conectores de alta performance como o I-PEX 20532-030T-02, não só pode aumentar a estabilidade do sistema e a integridade do sinal, mas também garantir a operação confiável a longo prazo através de rigorosos processos de teste. Cada teste de condução, resistência a tensão e impedância é uma etapa crucial para garantir a qualidade.
