Com o desenvolvimento contínuo da comunicação 5G, dispositivos médicos, sistemas de imagem de alta gama e eletrônicos de consumo em direção à miniaturização e alta velocidade, a estabilidade da transmissão de sinais e a capacidade de resistência a interferências tornaram-se particularmente importantes. Nessa tendência, o cabo coaxial ultrafino (Micro Coaxial Cable) devido à sua excelente performance de transmissão de alta frequência e ao design flexível, se tornou um componente essencial不可或缺 em sistemas de sinais de alta frequência.
O que é um cabo coaxial ultrafino?

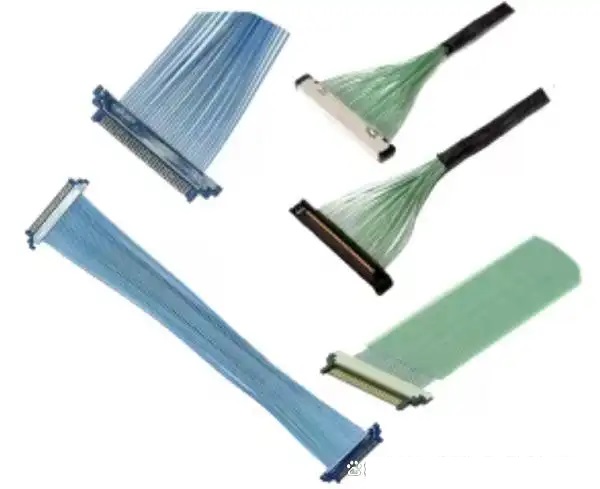

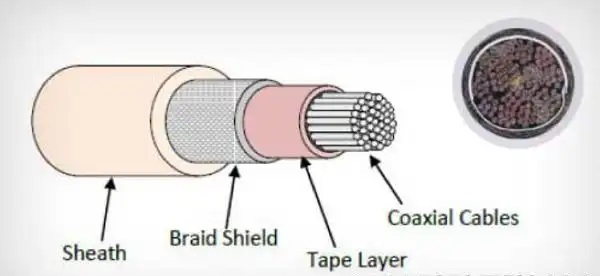

Micro coaxial cable é um cabo de transmissão de alta frequência microscópico com uma estrutura de blindagem multiestrato. Sua estrutura interna consiste em condutor interno, camada isolante, camada de tecido e revestimento externo, possuindo as seguintes vantagens:
Volumen microscópico, alta flexibilidade, adequado para fiação em espaços apertados;
• Estrutura de多层aço garante excelente resistência a interferências;
• Controle de impedância preciso, atenuação de sinal extremamente baixa.
Esses cabos são particularmente adequados para cenários de transmissão de sinais de alta densidade, alta frequência e baixa perda, como notebooks, tablets, módulos de câmera e sistemas de imagem médica e outros dispositivos precisos.
Por que sinais de alta frequência não podem se separar do cabo coaxial fino?
As senhas de alta frequência são suscetíveis a interferências eletromagnéticas externas, reflexões e cross-talk durante a transmissão, resultando em perda de sinal e atraso.
A linha coaxial ultrafina, através do controle preciso da impedância e do design eficiente de blindagem, pode reduzir significativamente as perdas de sinal, garantindo a integridade e a estabilidade do sinal durante a transmissão a alta velocidade. Por exemplo, em situações como módulos de câmera, painéis de display, endoscópios médicos, onde há requisitos extremamente altos de clareza do sinal, a linha coaxial ultrafina pode manter a alta fidelidade e estabilidade da transmissão do sinal.

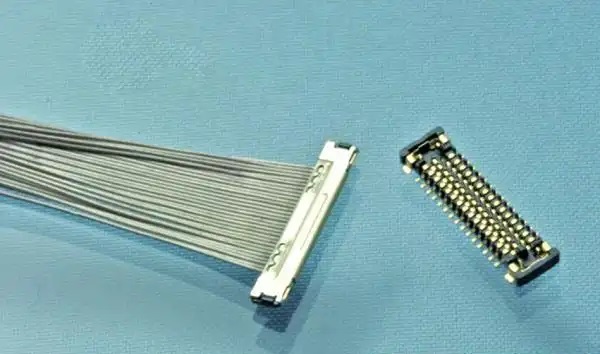

Introdução ao conector da série KEL XSLS e ao conector XSLS20-40
1. Posicionamento do produto
A série KEL XSLS é um conector de alta performance para micro coaxiais ultrafinos, com design de espaçamento de 0,25 mm, suporta conexões empilhadas e pode economizar muito espaço no PCB.
2. Especificações dimensionais
• Altura de conexão empilhada: apenas 1,44 mm
• Largura de conexão: cerca de 3,05 mm
Comprimento de emenda: 0,31 mm
Esta estrutura de baixa altitude é muito adequada para aplicações de alta densidade e pequenos espaços.
3. Compatibilidade de diâmetro de fio
Compatível com cabos coaxiais ultrafinos AWG#42 / #44 / #46, diâmetro externo máximo de cerca de 0,24 mm, fácilmente adequado para a instalação interna em dispositivos micro.
4. Configuração de PIN
Fornecer conector de 40 PIN (plug lateral de cabo), suportando conexões de sinais de múltiplos pinos, satisfazendo as necessidades de aplicação de alta frequência e múltiplos canais.
5. Vantagens de materiais e estruturas
Caixa: aço inoxidável revestido de níquel/plata, garantindo a vedação e a resistência mecânica;
• Agulha: adota tecnologia de soldagem de umidade pulsada, garantindo a estabilidade do ponto de soldagem;
• Desenho de多点接地提高接地性能和EMC抗干扰性；
• A camada de níquel de soldagem de bloqueio previne eficazmente a oxidação do esmalte de solda e o vazamento de inversão.
Graças ao excelente design de screening e ao controle preciso da estrutura, o cabo coaxial ultrafino se tornou o núcleo da transmissão de sinais em comunicações de alta frequência e dispositivos eletrônicos precisos. Com a colaboração de conectores de alta qualidade da série KEL XSLS20-40, não só é possível alcançar a miniaturização e a otimização do espaço ao extremo, mas também garantir a transmissão estável e a conexão confiável de sinais de alta velocidade.
